Abluftsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Abluftsystem im Bereich Maschinen- und Anlagenbau anhand von Luftdurchsatz bis Statischer Druck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Abluftsystem wird durch die Baugruppe aus Abluftventilator/Gebläse und Luftführungssystem beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Belüftungssystem, das Dämpfe, Lösungsmittel und Partikel aus der Tablettenbeschichtungskammer entfernt, um Luftqualität und Prozesssicherheit zu gewährleisten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

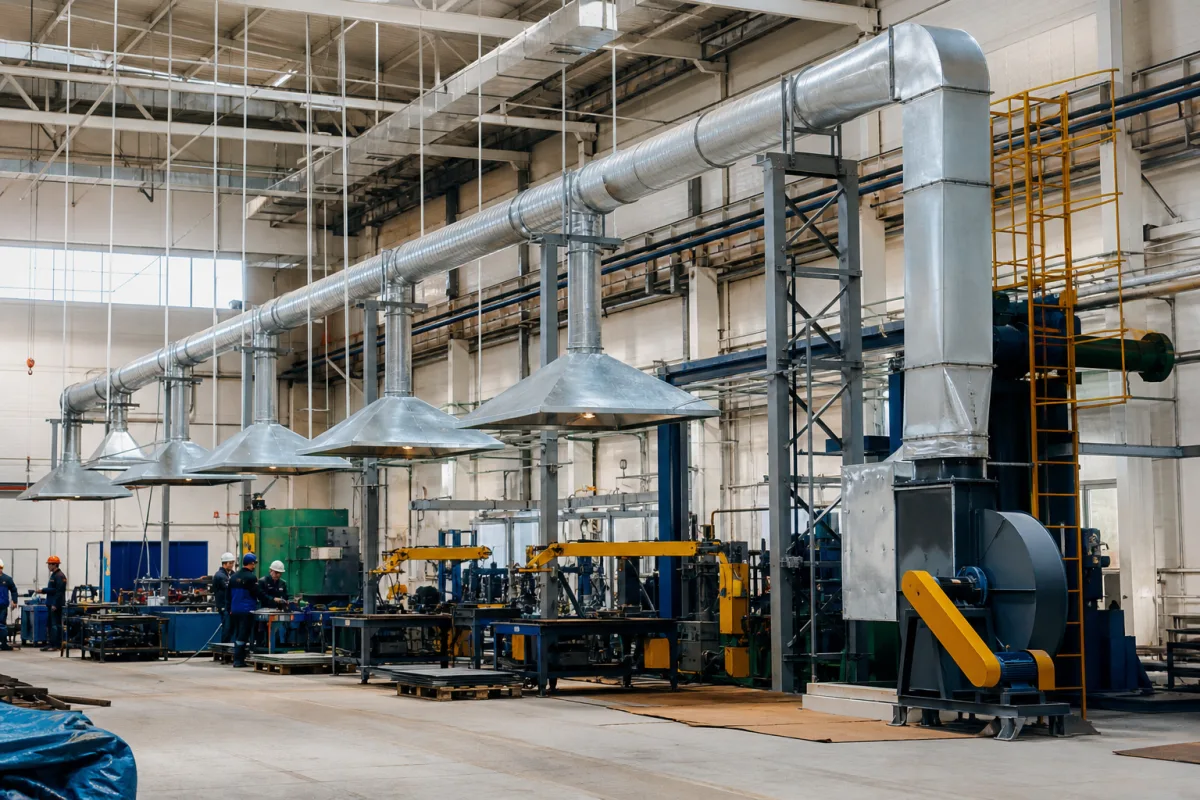

Abluftsystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Abluftsystem in einer automatisierten pharmazeutischen Tablettenbeschichtungsanlage ist eine kritische Komponente, die für die Abführung von Lösungsmitteldämpfen, Overspray des Beschichtungsmaterials und luftgetragenen Partikeln verantwortlich ist, die während des Beschichtungsprozesses entstehen. Es hält einen Unterdruck in der Beschichtungskammer aufrecht, um Kreuzkontaminationen zu verhindern, gewährleistet die Sicherheit des Bedieners durch die Entfernung potenziell gefährlicher Dämpfe und trägt zur Kontrolle der Trocknungsumgebung bei, indem es durch kontrollierten Luftaustausch Feuchtigkeit und Temperatur reguliert. Das System besteht aus Edelstahl (304 oder 316L) mit lebensmittelechten Silikondichtungen und PTFE-Dichtungen und ist für Reinraumkompatibilität und Korrosionsbeständigkeit ausgelegt. Es arbeitet mit einem Luftvolumenstrom von 500–2000 m³/h und einem statischen Druck von 500–1500 Pa, angetrieben von einem Motor mit einer Nennleistung von 0,75–5,5 kW (380–480 V AC, Drehstrom). Die Filtration umfasst typischerweise Vorfilter und HEPA-Filter mit H13–H14-Effizienz (EN 1822) zur Abscheidung von Partikeln, und Aktivkohle kann zur Absorption flüchtiger organischer Verbindungen eingesetzt werden. Das System hält einen Geräuschpegel von ≤75 dB(A) (ISO 3744) ein und arbeitet in einem Temperaturbereich von -10 bis 60 °C und einem Druckbereich von 1,0–1,6 MPa. Der Schutzgrad ist IP54–IP65 (IEC 60529) und für Abspülumgebungen geeignet. Das Gewicht variiert je nach Konfiguration und Material zwischen 80 und 350 kg. Alle Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung verifiziert werden müssen. Das System ist darauf ausgelegt, Beschichtungseffizienz mit Umweltkontrolle in Einklang zu bringen und so einen sicheren und effektiven Tablettenbeschichtungsbetrieb zu gewährleisten.

Funktionsprinzip

Das System arbeitet, indem es durch einen Abluftventilator oder ein Gebläse einen Unterdruck erzeugt, der Luft aus der Beschichtungskammer durch Kanäle zieht. Die Luft durchläuft Filterstufen (typischerweise Vorfilter und HEPA-/Aktivkohlefilter), um Partikel abzuscheiden und flüchtige organische Verbindungen zu absorbieren, bevor sie abgeführt oder rezirkuliert wird. Das System hält präzise Luftstromraten aufrecht, um Beschichtungseffizienz und Umweltkontrollanforderungen auszugleichen.

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Luftdurchsatz	500–2000 m³/h	Volumen der vom Abluftsystem pro Stunde bewegten LuftISO 5801
Statischer Druck	500–1500 Pascal	Druckdifferenz, die das System überwinden kannISO 5801
Filterwirkungsgrad	H13–H14 %	Partikelabscheidegrad von HEPA-FilternEN 1822
Geräuschpegel	≤75 dB(A)	Schalldruckpegel während des BetriebsISO 3744
Betriebstemperatur	-10–60 °C	Exceeding range may damage seals and electronics
Motorleistung	0.75–5.5 kW	Match to airflow and static pressure requirementsIEC 60034
Stromversorgung	380–480 V AC	Three-phase; other voltages on requestIEC 60038
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Werkstoff	304/316L SS	316L for corrosive or pharmaceutical applicationsASTM A240
Gewicht	80–350 kg	Depends on configuration and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl (1.4404 / 316L) Lebensmittelechte Silikondichtungen PTFE-Dichtungen

Komponenten / BOM

Components / BOM

Abluftventilator/Gebläse
Erzeugt Unterdruck zur Luftabsaugung aus der Beschichtungskammer
Material: Gehäuse aus Edelstahl mit korrosionsbeständigem Laufrad
Luftführungssystem
Leitet Abluft von der Beschichtungskammer zum Filtersystem
Material: Edelstahl 1.4404 (316L) mit glatter Innenoberfläche
HEPA-Filterbaugruppe
Entfernt Partikel und Mikroorganismen aus der Abluft
Material: Glasfasermedium mit Aluminiumrahmen
Aktivkohlefilter
Adsorbiert flüchtige organische Verbindungen und Lösungsmitteldämpfe
Material: Imprägnierte Aktivkohle
Dämpfer/Ventile
Reguliert den Luftstrom und bietet Isolationsfähigkeit
Material: Edelstahl mit PTFE-Dichtungen
Vorfilter
Nimmt zuerst den groben Staub heraus, damit die HEPA-Stufe länger hält.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelansammlung übersteigt 150 g/m² auf HEPA-Filtermaterial → Druckabfall steigt auf 750 Pa, wodurch die Absaugleistung um 40 % reduziert wird → Einbau von Differenzdrucksensoren mit automatischem Alarm bei einem Schwellenwert von 600 Pa

Kondensatbildung aufgrund von Abgaskühlung unter den Taupunkt (45 °C bei 60 % rel. Feuchte) → Korrosionsgrübchenbildung mit einer Rate von 0,5 mm/Jahr in Kohlenstoffstahlkanalabschnitten → Integration von Kanalheizelementen, die eine Oberflächentemperatur von 15 °C über dem Taupunkt aufrechterhalten

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Luftgeschwindigkeit am Kanaleinlass, 20-80 °C Abgastemperatur, 100-500 Pa Unterdruckdifferenz

Belastungs- und Ausfallgrenzen

Eine Kanalgeschwindigkeit unter 0,3 m/s führt zu Partikelabsinken; über 2,5 m/s erzeugt sie übermäßige Turbulenz. Temperaturen über 120 °C schädigen HEPA-Filter. Ein Druckdifferenzial unter 50 Pa deutet auf unzureichende Absaugung hin.

Das Bernoulli-Prinzip regelt das Druck-Geschwindigkeits-Verhältnis in Kanälen. Das Stokes'sche Gesetz bestimmt die Partikelabsinkgeschwindigkeit bei niedrigen Strömungsgeschwindigkeiten. Der thermische Ausdehnungsunterschied zwischen Edelstahlkanälen (α=17,3×10⁻⁶/K) und Aluminiumverkleidung (α=23,1×10⁻⁶/K) verursacht Spannungsrisse oberhalb von 100 °C.

Fertigungskontext

Abluftsystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Ventilation System Fume Extraction System Air Evacuation System

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Automatisiertes pharmazeutisches Tablettenbeschichtungssystem

Integrationsdetails ansehen

Pharmazeutische Tablettenbeschichtungsmaschine

Integrationsdetails ansehen

Trocknungsofen

Integrationsdetails ansehen

Elektrostatische Pulverbeschichtungskabine

Integrationsdetails ansehen

Kraftwerk

Integrationsdetails ansehen

Industrieöfen

Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	-0,5 bis +0,2 bar Überdruck (-7,25 bis +2,9 psig)
Durchflussrate:	500 bis 10.000 m³/h (294 bis 5.886 CFM)
Betriebstemperatur:	Umgebungstemperatur bis 150 °C (302 °F) Dauerbetrieb
particulate concentration:	Bis zu 100 mg/m³ für Schwebstoffe, <50 % relative Luftfeuchtigkeit für Dämpfe

Montage- und Anwendungskompatibilität

Organische Lösungsmitteldämpfe (Aceton, Ethanol, Isopropanol)Wässrige BeschichtungsnebelPharmazeutische Pulverpartikel (Mikrokristalline Cellulose, Lactose)

Nicht geeignet: Chlorierte Lösungsmitteldämpfe (Dichlormethan, Chloroform) aufgrund von Korrosions- und Explosionsrisiken

Auslegungsdaten

Beschichtungskammervolumen (m³) und Luftwechselrate (ACH)
Maximale Lösungsmittelverdampfungsrate (kg/h) während des Beschichtungsprozesses
Kanalnetzplanung (Länge, Biegungen, Durchmesser) und statische Druckanforderungen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Ermüdungsrisse

Ursache: Wiederholte Heiz- und Kühlzyklen verursachen Ausdehnungs-/Zusammenziehungsbeanspruchungen, insbesondere an Schweißnähten und Biegungen, was zu Rissbildung und -ausbreitung führt.

Korrosionsbedingte Perforation

Ursache: Kondensation saurer Verbrennungsnebenprodukte (Schwefel-, Salpetersäure) in Kombination mit Feuchtigkeit, insbesondere in Niedertemperaturzonen oder während Kaltstarts, führt zu Wanddünnung und Löchern.

Wartungsindikatoren

Hörbare Abgaslecks (Zischen, Ticken oder Rumpeln), die auf Risse, lockere Verbindungen oder Dichtungsfehler hinweisen
Sichtbare Rußablagerungen oder Roststreifen an Verbindungen, Schweißnähten oder entlang der Rohrleitung, die auf Lecks oder innere Korrosion hindeuten

Technische Hinweise

Sicherstellen eines ordnungsgemäßen Wärmemanagements: Verwenden Sie Hitzeschilde oder Isolierung, um schnelle Temperaturschwankungen zu minimieren, und konstruieren Sie mit Dehnungsfugen oder Balgen, um thermische Bewegung aufzunehmen.
Umsetzung von Korrosionsschutzmaßnahmen: Verwenden Sie korrosionsbeständige Materialien (z.B. Edelstahlgüten für nasse Bereiche), sorgen Sie für eine ordnungsgemäße Entwässerung, um Kondensatansammlung zu vermeiden, und halten Sie die Motoreinstellung aufrecht, um die Bildung saurer Nebenprodukte zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 3929:2016 (Straßenfahrzeuge - Abgasanlagen - Prüfverfahren)ANSI/SAE J1128 (Automobil-Abgasanlagen - Leistungsanforderungen)DIN EN 13649 (Emissionen aus stationären Quellen - Bestimmung der Massenkonzentration einzelner gasförmiger organischer Verbindungen - Aktivkohle- und Lösungsmitteldesorptionsverfahren)

Fertigungsgenauigkeit

Flanschplanheit: +/-0,1 mm
Rohrwandstärke: +/-0,15 mm

Qualitätsprüfung

Helium-Lecktest (zur Dichtheitsprüfung)
Schwingungsdauerfestigkeitsprüfung (zur strukturellen Ermüdungsbeständigkeit)
