Durchflussregler

Auf Basis strukturierter CNFX-Herstellerprofile wird Durchflussregler im Bereich Maschinen- und Anlagenbau anhand von Durchflussbereich bis Genauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Durchflussregler wird durch die Baugruppe aus Durchflusssensor und Regelventil / Stellantrieb beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Gerät, das die Durchflussrate von Flüssigkeiten in einem Pumpsystem reguliert, überwacht oder steuert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

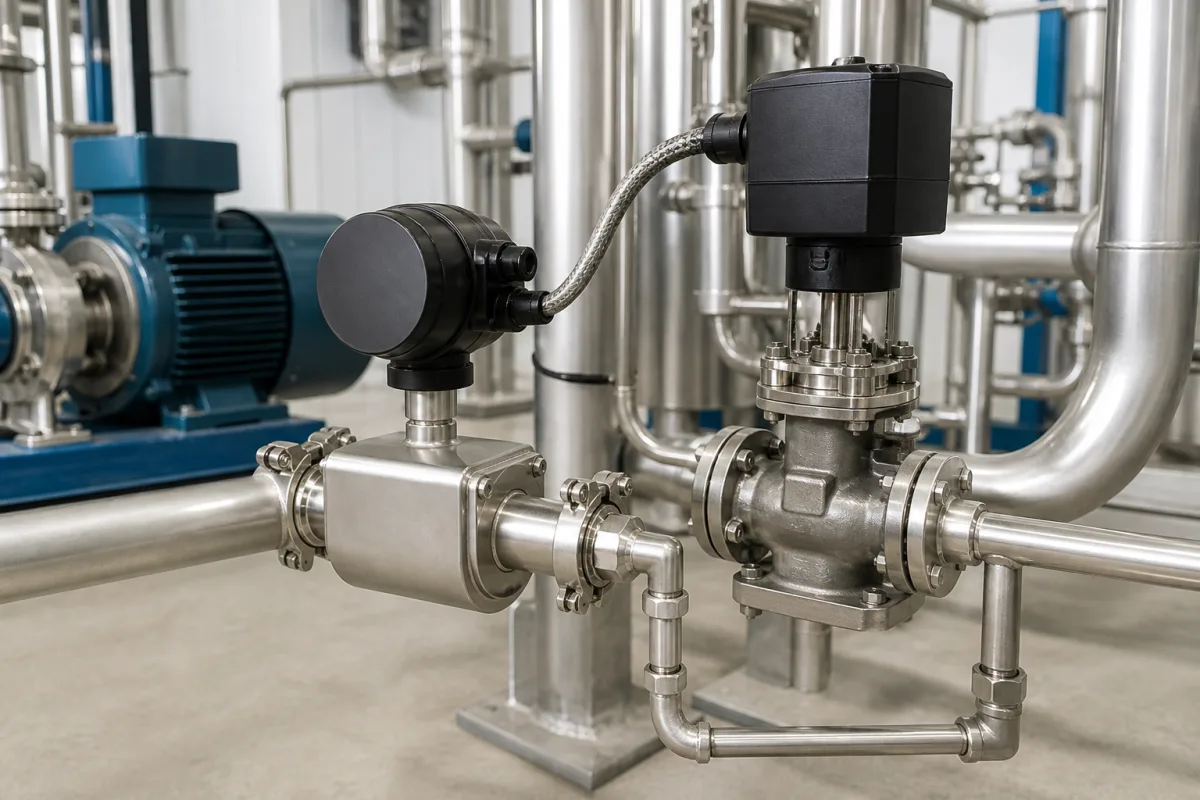

Durchflussregler in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein Durchflussregler ist eine kritische Komponente in einem Pumpsystem, die den volumetrischen oder Massendurchfluss von Flüssigkeiten oder Gasen präzise verwaltet. Er gewährleistet eine konstante Durchflussförderung, verhindert Überdruck, optimiert den Energieverbrauch und erhält die Prozessstabilität, indem er Ventile, Pumpen oder andere Aktuatoren basierend auf Sensorfeedback oder Sollwertbefehlen anpasst. Der Regler integriert typischerweise einen Durchflusssensor, einen Regelalgorithmus und ein Stellelement. Er wird in Anwendungen eingesetzt, in denen die Aufrechterhaltung einer bestimmten Durchflussrate für Prozessqualität, Sicherheit oder Effizienz wesentlich ist. Das Gerät ist in verschiedenen Ausführungen erhältlich, mit Gehäusematerialien wie Edelstahl (CF8M) oder Messing und Dichtungen aus PTFE. Es arbeitet in einem Durchflussbereich von 0,5 bis 50 m³/h mit einer Genauigkeit von ±1,0 % vom Messbereichsendwert. Der Betriebsdruckbereich beträgt 1,0 bis 1,6 MPa, und der Betriebstemperaturbereich liegt bei -40 bis 85 °C. Die Stromversorgung beträgt 24 V DC (±10 %), und das Steuersignal ist typischerweise 4-20 mA. Die Schutzart liegt zwischen IP54 und IP65 (gemäß IEC 60529), und die Anschlussgrößen reichen von DN15 bis DN100 (gemäß ISO 7005). Das Gewicht variiert je nach Größe und Material zwischen 2,5 und 15 kg. Für die Auswahl berücksichtigen Sie Rohrgröße, erforderlichen Durchfluss, Genauigkeitsanforderungen und Umgebungsbedingungen. Überprüfen Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Durchflussregler arbeiten typischerweise, indem sie die tatsächliche Durchflussrate mit Sensoren (z. B. Differenzdruck, Turbine, Ultraschall oder Coriolis) messen. Dieser Messwert wird mit einem gewünschten Sollwert verglichen. Ein Regelalgorithmus (z. B. PID) verarbeitet die Abweichung und sendet ein Korrektursignal an einen Aktuator (wie ein Regelventil, einen Frequenzumrichter für eine Pumpe oder ein Magnetventil), um den Strömungspfad oder die Pumpendrehzahl anzupassen und so den tatsächlichen Durchfluss auf den Zielwert zu bringen. Der Regler wiederholt diesen Mess-Vergleich-Korrektur-Zyklus kontinuierlich, um den Sollwert trotz Störungen wie Druckschwankungen oder Änderungen der Fluideigenschaften aufrechtzuerhalten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Durchflussbereich0.5–50 m³/hSelect based on pipe size and required flow.
Genauigkeit±1.0 % des VollausschlagsHigher accuracy for critical processes.
Betriebstemperatur-40–85 °COutside range may damage seals.
Stromversorgung24 ±10% V DCUse regulated supply for stable operation.
Steuersignal4–20 mAStandard analog signal for remote control.
SchutzartIP54–IP65IP65 for outdoor or washdown areas.IEC 60529
GehäusematerialCF8MStainless steel for corrosion resistance.ASTM A351
DichtungsmaterialPTFEChemical compatibility and temperature rating.ASTM D4894
AnschlussgrößeDN15–DN100 mmMatch pipe size for proper flow.ISO 7005
Gewicht2.5–15 kgVaries with size and material.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl (Gehäuse/Ventil) Messing PTFE/Teflon (Dichtungen) Elektronische Komponenten (Leiterplatte, Sensoren)

Komponenten / BOM

Components / BOM
  • Durchflusssensor
    Misst die tatsächliche Durchflussmenge des durch das System strömenden Fluids.
    Material: Edelstahl, mit Sensorelementen wie piezoelektrischen Kristallen oder Turbinenschaufeln
  • Regelventil / Stellantrieb
    Passt physisch den Strömungsquerschnitt oder die Pumpendrehzahl basierend auf Signalen des Reglers an, um den Durchfluss zu regeln.
    Material: Edelstahl, Messing, mit Dichtungen aus Elastomer oder PTFE
  • Steuereinheit (Prozessor)
    Vergleicht den gemessenen Durchfluss mit dem Sollwert, führt den Regelalgorithmus (z.B. PID) aus und erzeugt Ausgangssignale für den Stellantrieb.
    Material: Elektronische Bauteile auf einer Leiterplatte (PCB)
  • Benutzerschnittstelle / Anzeige
    Ermöglicht Bedienern die Einstellung der Durchflussrate, die Anzeige aktueller Messwerte und die Konfiguration von Steuerungsparametern.
    Material: Kunststoffgehäuse, Glas- oder Polycarbonatbildschirm, elektronische Bauteile

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination >25 μm im Fluidstrom → Steuerventil-Spulenverklemmung bei 0,5 mm Verstellung → Installation einer 10 μm Absolutfilterung mit Differenzdrucküberwachung bei 0,3 bar Schwellenwert
Spulenisolationsdurchschlag bei 85°C Umgebungstemperatur → 4-20 mA Steuersignalverlust mit 100 kΩ Erdschlusswiderstand → Isolierung der Klasse H mit thermischer Abschaltung bei 80°C und redundanter 4-20 mA Signalvalidierung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-100 L/min bei 1-10 bar Druckdifferenz
Belastungs- und Ausfallgrenzen
Durchflussrate übersteigt 120 L/min, was zu Ventilsitzverformung >0,1 mm führt, oder Druckdifferenz >15 bar, die zu Aktorwellenverbiegung >0,05 mm führt
Druckschlag-induzierte Ermüdungsrisse am Ventilsitz aufgrund von Drucktransienten über 20 bar/ms oder laminar-turbulenter Übergang bei Reynolds-Zahl >4000, der Regelinstabilität verursacht
Fertigungskontext
Durchflussregler wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Durchflussregler Pumpsystem Durchflussregelung PID-Regelung Durchflusssensor

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Pumpensystem
Integrationsdetails ansehen
Spülsystem
Integrationsdetails ansehen
Gasmischeinheit
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 100 bar
Durchflussrate:0,1 bis 1000 L/min
Betriebstemperatur:-40°C bis +85°C
Montage- und Anwendungskompatibilität
Wasser und wässrige LösungenHydrauliköleChemische Prozessfluide (nicht korrosiv)
Nicht geeignet: Hochabrasive Suspensionen mit >20 % Feststoffen oder korrosive Säuren
Auslegungsdaten
  • Erforderliche Durchflussrate (L/min)
  • Fluidviskosität (cP)
  • Systemdruckverlust (bar)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Sensorabweichung oder Kalibrierungsverlust
Ursache: Umweltkontamination (Staub, Feuchtigkeit, chemische Exposition), Alterung elektronischer Komponenten oder unsachgemäße Kalibrierverfahren, die zu ungenauer Durchflussmessung und -regelung führen.
Mechanisches Versagen von Ventil oder Aktor
Ursache: Verschleiß durch Partikelabrasion im Fluid, Korrosion aufgrund inkompatibler Materialien oder aggressiver Medien oder mechanische Ermüdung durch übermäßiges Schalten oder Überdrehmoment während des Betriebs.
Wartungsindikatoren
  • Unregelmäßige oder instabile Durchflussmesswerte trotz stabiler Prozessbedingungen, was auf potenzielle Sensor- oder Regelkreisprobleme hinweist.
  • Ungewöhnliche Geräusche (Schleifen, Klicken oder Summen) vom Aktor oder Ventilbaugruppe, die auf mechanischen Verschleiß, Fehlausrichtung oder drohendes Festsitzen hindeuten.
Technische Hinweise
  • Implementieren Sie einen routinemäßigen Kalibrier- und Verifizierungsplan unter Verwendung rückführbarer Standards und gewährleisten Sie Umweltschutz (z.B. abgedichtete Gehäuse, saubere Luftspülungen), um die Sensorgenauigkeit und Lebensdauer zu erhalten.
  • Installieren Sie eine Vorfiltration, um Partikel zu entfernen, wählen Sie mit dem Prozessmedium kompatible Materialien, um Korrosion zu verhindern, und optimieren Sie die Regelparameter, um unnötiges Schalten zu minimieren und mechanische Belastung zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen
ISO 5167 (Durchflussmessung)ANSI/ISA 75.05.01 (Stellventil-Auslegung)CE (Druckgeräterichtlinie 2014/68/EU)
Fertigungsgenauigkeit
  • Durchflussbeiwert (Cv): +/-5%
  • Druckstufe: +/-10% bei maximalem Betriebsdruck
Qualitätsprüfung
  • Dichtheitsprüfung (gemäß ANSI/FCI 70-2)
  • Materialverifizierung (gemäß ASTM A370)

Hersteller von Durchflussregler

4 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Pace Pneumatics
Ningbo · CN
Fertigt außerdem: Lubrication System、Flow Control Valve、Speed Controller und 8 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Flow Controller”
Quellseite ansehen ↗ china-pace.com · geprüft am 2026-08-28
Profil ansehen Anfrage senden
Shanghai Automation Instrumentation Co., Ltd
· CN
Fertigt außerdem: Ball Valve、Pressure Controller、Butterfly Valve und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “LKB Flow controller”
Quellseite ansehen ↗ shanghai-automation.com · geprüft am 2026-08-30
Profil ansehen Anfrage senden
Shanghai Guanru Chemical Co. Ltd
· CN
Fertigt außerdem: Butterfly Valve、Sampling Port、Ball Valve
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Flow Controller”
Quellseite ansehen ↗ guanruchem.com · geprüft am 2026-09-13
Profil ansehen Anfrage senden
Shanghai Ziasiot Technology
· CN
Fertigt außerdem: Signal Processor、Pressure Gauge/Sensor、Water Level Sensor und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Mass Flow Controller”
Quellseite ansehen ↗ ziasiot.com · geprüft am 2026-08-26
Profil ansehen Anfrage senden
