Führungsrollen-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Führungsrollen-Baugruppe im Bereich Maschinen- und Anlagenbau anhand von Walzendurchmesser bis Walzenbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Führungsrollen-Baugruppe wird durch die Baugruppe aus Führungsrolle und Schwenklagergehäuse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Baugruppe aus Rollen, die dazu dient, die seitliche Position von kontinuierlichen Bahnmaterialien während der Verarbeitung zu führen und zu kontrollieren.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

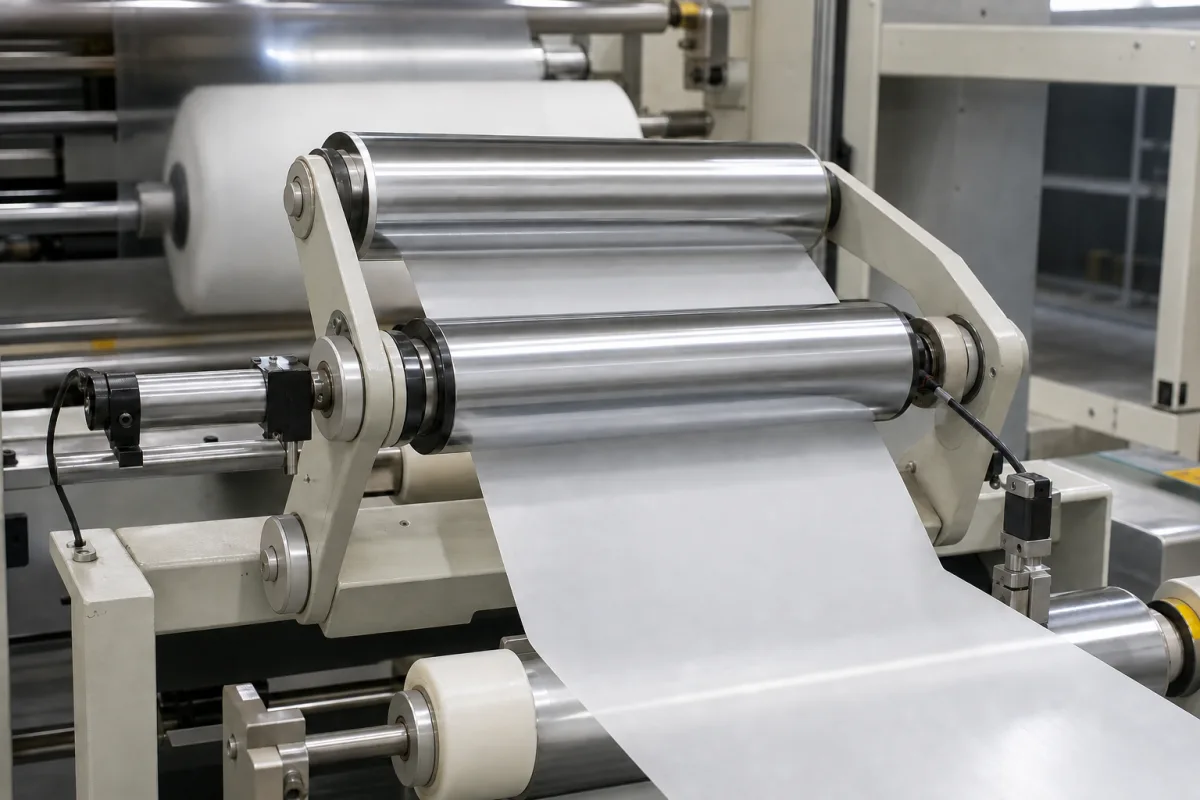

Führungsrollen-Baugruppe in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Führungsrollen-Baugruppe

Technische Definition

Die Führungsrollen-Baugruppe ist eine kritische Komponente in einem Bahnführungssystem. Sie ist verantwortlich für die präzise seitliche Ausrichtung von flexiblen Materialien (wie Papier, Folie, Metallfolie oder Textilien), während sie sich durch Produktionsmaschinen bewegen. Sie besteht aus mehreren Rollen, die angeordnet sind, um Positionsabweichungen zu erkennen und zu korrigieren, und stellt sicher, dass die Bahn entlang eines vorgegebenen Pfads verläuft, um Falten, Fehlausrichtungen und Materialabfall zu vermeiden. Die Baugruppe umfasst typischerweise eine oder mehrere Sensorrollen, die die Kantenposition der Bahn erkennen. Wenn eine Abweichung erkannt wird, wird ein Steuersignal an einen Aktuator (pneumatisch, hydraulisch oder elektrisch) gesendet, der die Winkelposition einer oder mehrerer Führungsrollen in der Baugruppe anpasst. Diese Winkelverstellung erzeugt eine seitliche Kraft auf die Bahn und lenkt sie zurück auf den richtigen Pfad. Das System arbeitet in einer geschlossenen Regelschleife für kontinuierliche Korrektur. Die Baugruppe ist in verschiedenen Konfigurationen erhältlich, um unterschiedliche Bahnbreiten und -geschwindigkeiten zu unterstützen. Rollendurchmesser reichen von 50 bis 300 mm, und die Rollenbreite von 200 bis 2000 mm, um Bahnen bis zu 2000 mm Breite aufzunehmen. Die maximale Bahngeschwindigkeit beträgt 300 bis 800 m/min, mit Rundlauftoleranzen von 0,02 bis 0,05 mm nach ISO 1101. Die Oberflächenrauheit beträgt Ra 0,4 bis 1,6 μm nach ISO 4287. Der Betriebstemperaturbereich liegt bei -10 bis 80 °C, und die maximale Belastbarkeit bei 500 bis 5000 N. Die Lager sind Rillenkugellager der Typen 6204 bis 6210 nach DIN 625. Das Rollenmaterial ist typischerweise Aluminiumlegierung 6061-T6 nach ASTM B221, mit optionaler Hartanodisierung von 25 bis 50 μm nach MIL-A-8625. Das Gewicht liegt zwischen 10 und 150 kg. Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Spezifikationen mit dem Hersteller.

Funktionsprinzip

Die Baugruppe verwendet Sensorrollen, um die Kantenposition der Bahn zu erkennen. Wenn eine Abweichung auftritt, löst ein Steuersignal einen Aktuator (pneumatisch, hydraulisch oder elektrisch) aus, der die Winkelposition der Führungsrollen anpasst. Dies erzeugt eine seitliche Kraft auf die Bahn und lenkt sie zurück auf den richtigen Pfad. Das geschlossene Regelsystem korrigiert kontinuierlich jede Fehlausrichtung und gewährleistet präzises Führen, um Falten oder Abfall zu vermeiden.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Polyurethan, Keramik

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Walzendurchmesser	50–300 mm	Determines wrap angle and web support.
Walzenbreite	200–2000 mm	Must exceed web width to prevent edge damage.
Maximale Bahngeschwindigkeit	300–800 m/min	Higher speeds require dynamic balancing.
Rundlauf	0.02–0.05 mm	Tighter tolerance improves web tracking.ISO 1101
Oberflächenrauheit	Ra 0.4–1.6 μm	Smoother surface reduces web marking.ISO 4287
Betriebstemperatur	-10–80 °C	Beyond range may affect bearing lubrication.
Maximale Tragfähigkeit	500–5000 N	Based on bearing rating and shaft strength.
Lagerart	6204–6210	Deep groove ball bearings for radial loads.DIN 625
Walzenwerkstoff	6061-T6	Aluminum alloy for lightweight and corrosion resistance.ASTM B221
Oberflächenbehandlung	Hard anodized 25–50 μm	Increases hardness and wear resistance.MIL-A-8625
Gewicht	10–150 kg	Affects handling and installation.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Führungsrolle
Primäre Kontaktfläche zur Führung des Bahnmaterials; oft beschichtet oder ummantelt für spezifische Reibungs-/Haftungseigenschaften.
Material: Stahlkern mit Polyurethan- oder Keramikbeschichtung
Schwenklagergehäuse
Enthält Lager, die die Drehung des Rollenrahmens zur Winkelverstellung ermöglichen.
Material: Gusseisen oder Stahl
Montagewinkel
Tragrahmen, der die Baugruppe mit der Maschine verbindet und Aktuatorkräfte überträgt.
Material: Stahl
Welle
Achse, auf der die Rolle rotiert; überträgt Drehkraft bei angetriebener Ausführung.
Material: Vergütungsstahl
Sensorrolle
Läuft auf dem Bahnmaterial und erfasst die Kantenposition, die die Korrektur steuert.
Positionieraktor
Schwenkt den Rollenrahmen auf den Korrekturwinkel, wenn die Bahn abdriftet.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Max. 5 bar Kontaktdruck
Weitere Spezifikationen:	Bahngeschwindigkeit bis zu 1000 m/min, Materialstärke 0,01-10 mm
Betriebstemperatur:	-10°C bis +80°C

Montage- und Anwendungskompatibilität

Papier- und KartonbahnenKunststofffolien und -folienTextilgewebe und Vliesstoffe

Nicht geeignet: Abrasive Suspensionen oder korrosive chemische Bäder

Auslegungsdaten

Bahnbreite (mm)
Maximale Bahnzugkraft (N/mm)
Erforderliche Führungsgenauigkeit (±mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-5,0 m/s Bahngeschwindigkeit, 10-100 N laterale Zugkraft, -20°C bis 120°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Rollenlagerfressen bei 150°C Fettabbautemperatur, 0,3 mm laterale Fehlausrichtung verursacht Bahnverlaufabweichung, 200 N laterale Kraft verursacht strukturelle Verformung

Thermischer Abbau des Lagerfetts nach der Arrhenius-Gleichung mit einer Aktivierungsenergie von 80 kJ/mol, Hertzscher Kontaktspannung über 1,2 GPa, die zu unterirdischen Ermüdungsrissen führt, fehlausrichtungsbedingte Kantenbelastung erzeugt einen Spannungskonzentrationsfaktor von 3:1

Fertigungskontext

Führungsrollen-Baugruppe wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerermüdung und Fressen

Ursache: Unzureichende Schmierung führt zu Metall-auf-Metall-Kontakt, Kontaminationseintrag oder übermäßige Belastung über die Auslegungsgrenzen hinaus, was vorzeitigen Verschleiß und Überhitzung verursacht.

Rollenoberflächenverschlechterung und Fehlausrichtung

Ursache: Materialermüdung durch zyklische Belastung, Ansammlung abrasiver Partikel, unsachgemäße Installation oder thermische Ausdehnungsdifferenz führt zu ungleichmäßigem Verschleiß, Riefenbildung oder Verlust der Konzentrizität.

Wartungsindikatoren

Abnormale hochfrequente Quietsch- oder Schleifgeräusche während des Betriebs, die auf Lagerprobleme oder Fehlausrichtung hinweisen.
Sichtbare ungleichmäßige Verschleißmuster, Riefen oder übermäßige Vibrationen, die bei der Inspektion auf der Rollenoberfläche beobachtet werden.

Technische Hinweise

Implementierung eines Präzisionsschmierprogramms mit zustandsbasierter Überwachung unter Verwendung des korrekten Fetttyps und der richtigen Menge, wobei sicherzustellen ist, dass Dichtungen intakt sind, um Kontamination zu verhindern.
Etablierung regelmäßiger Ausrichtungsprüfungen und thermischer Überwachung unter Verwendung von Laserausrichtungsgeräten und Infrarot-Thermografie, um frühzeitige Fehlausrichtung oder Überhitzung vor katastrophalem Ausfall zu erkennen.

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für starre Rotoren)ANSI/ABMA 9:1990 (Tragzahlen und Ermüdungslebensdauer für Kugellager)DIN 5412-1:2016 (Wälzlager - Toleranzen - Teil 1: Toleranzen und Messverfahren für Wälzlager)

Fertigungsgenauigkeit

Bohrungsdurchmesser: ±0,01 mm
Oberflächenrauheit: Ra ≤ 0,8 µm

Qualitätsprüfung

Dimensionsprüfung mit Koordinatenmessgerät (KMG)
Härteprüfung nach Rockwell oder Brinell

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaminationseintrag (ISO 4406 Klasse 21/19/16) mit Partikelgröße über 15 µm → Abrasiver Verschleiß des Rollenlagers mit radialem Spiel über 0,05 mm hinaus → Integrierte Labyrinthdichtungen mit 0,1 mm Spalt, Überdruckspülsystem bei 0,2 bar

Thermische Ausdehnungsdifferenz (Δα=12×10⁻⁶ K⁻¹) zwischen Edelstahlwelle und Aluminiumrolle → Verlust der Presspassung bei 80°C Temperaturdifferenz → Monolithische keramikbeschichtete Rollen mit angepasstem Wärmeausdehnungskoeffizienten von 17×10⁻⁶ K⁻¹

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Führungsrollen-Baugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Führungsrollen-Baugruppe

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Rollendurchmesserbereich?

Der Rollendurchmesser reicht von 50 bis 300 mm, abhängig von der Anwendung und dem erforderlichen Umschlingungswinkel.

Welche Materialien können für die Rollen verwendet werden?

Rollen können aus Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Polyurethan oder Keramik hergestellt werden. Das spezifische Material hängt von den Anwendungsanforderungen ab.

Was ist die maximale Bahngeschwindigkeit?

Die maximale Bahngeschwindigkeit beträgt 300 bis 800 m/min. Höhere Geschwindigkeiten können einen dynamischen Auswuchten der Rollen erfordern.

Wie überprüfe ich die Rundlauftoleranz?

Die Rundlauftoleranz ist mit 0,02 bis 0,05 mm nach ISO 1101 angegeben. Bestätigen Sie die tatsächliche Toleranz mit dem Hersteller für Ihr spezifisches Modell.
