Technische Definition

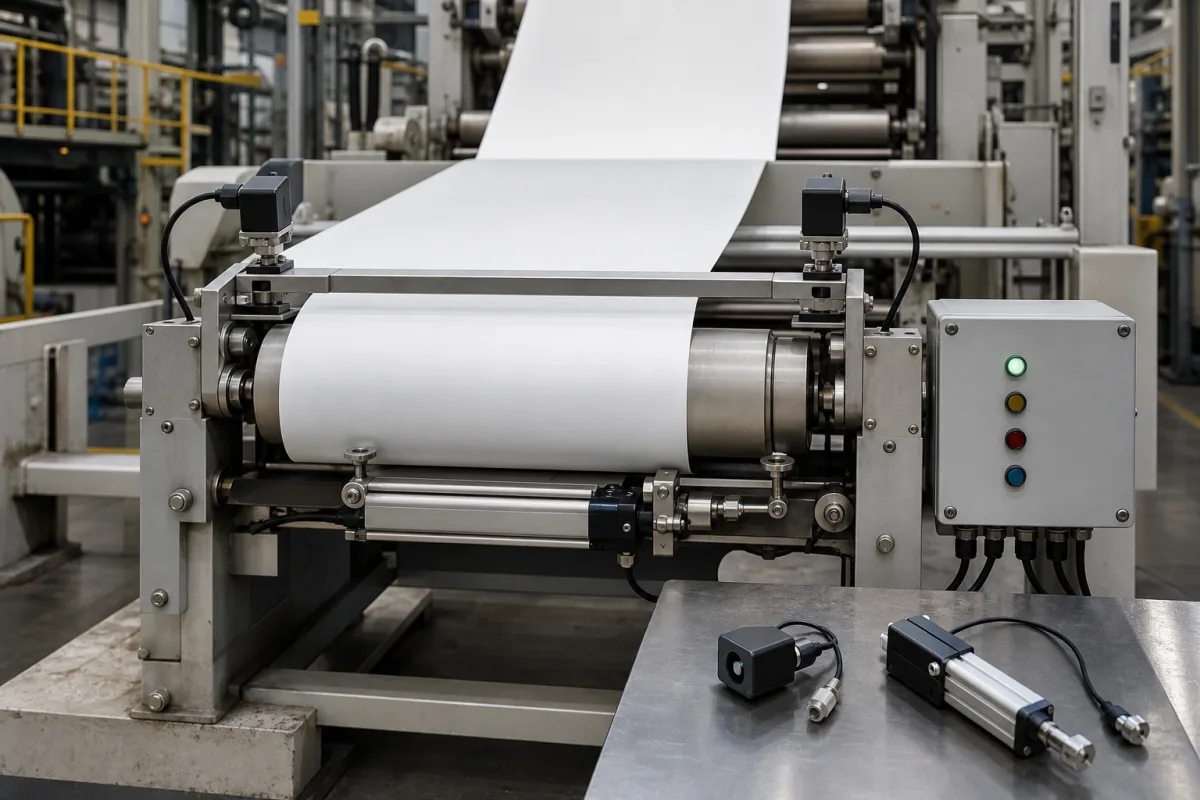

Ein Bahnführungssystem ist eine Komponente in Industriemaschinen, die die präzise seitliche Positionierung von kontinuierlichen Bahnmaterialien wie Papier, Folie, Metallbändern oder Textilien während Prozessen wie Drucken, Beschichten, Kaschieren oder Schneiden gewährleistet. Das System erkennt Abweichungen von einer Referenzlinie und passt den Bahnverlauf an, um Defekte, Ausschuss und Maschinenschäden zu vermeiden. Es besteht typischerweise aus Sensoren (Kantenmelder, Zeilenscanner oder Ultraschallsensoren), einer Steuereinheit und Aktuatoren (pneumatisch, hydraulisch oder elektrisch), die Führungsrollen oder Schwenkrahmen bewegen. Das System arbeitet innerhalb spezifizierter Parameter, einschließlich Betriebsdruck (1,0–1,6 MPa), Bahnbreite (100–2000 mm), Bahngeschwindigkeit (10–600 m/min), Korrekturgenauigkeit (±0,1 mm), Ansprechzeit (≤50 ms), Versorgungsspannung (24 ±10 % V DC), Leistungsaufnahme (50–200 W), Betriebstemperatur (0–50 °C), Schutzart (IP54–IP65 nach IEC 60529), Sensortyp (CCD/CMOS), Aktuatorhub (±50–±150 mm) und Gewicht (15–80 kg). Die hinterlegten Materialien umfassen Edelstahl und Aluminiumlegierung. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Das System ist keine eigenständige Einheit, sondern eine Komponente, die in größere Maschinen integriert wird. Es umfasst nicht das Bahnmaterial selbst oder die Verarbeitungsausrüstung. Die Leistung hängt von korrekter Installation, Kalibrierung und Wartung ab. Das System ist nicht nach einer bestimmten Norm zertifiziert, es sei denn, der Hersteller gibt dies ausdrücklich an. Der Verzeichniseintrag dient nur zu Informationszwecken und stellt keine Empfehlung oder Zertifizierung dar.
Funktionsprinzip
Das System verwendet Sensoren, um die seitliche Position der Bahn kontinuierlich zu überwachen. Wenn eine Fehlausrichtung erkannt wird, verarbeitet die Steuereinheit das Signal und aktiviert Aktuatoren, die Führungsrollen oder Schwenkrahmen verstellen. Diese mechanische Verstellung verschiebt den Bahnverlauf seitlich, um die Ausrichtung relativ zur Maschinenmittellinie oder Referenzkante beizubehalten. Die Ansprechzeit beträgt typischerweise ≤50 ms, die Korrekturgenauigkeit ±0,1 mm, abhängig von Sensortyp und Bahnsteifigkeit. Das System kann bei Bahngeschwindigkeiten bis zu 600 m/min arbeiten und Bahnbreiten von 100 bis 2000 mm verarbeiten. Der Aktuatorhub reicht von ±50 bis ±150 mm, um maximale Fehlausrichtungen auszugleichen. Die Steuereinheit kann Funktionen für manuelle Übersteuerung oder Integration mit vor- und nachgelagerten Geräten umfassen. Das System benötigt eine stabile Stromversorgung (24 V DC) und arbeitet in einem Temperaturbereich von 0–50 °C. Die Schutzart IP54 bis IP65 gewährleistet Eignung für staubige oder feuchte Umgebungen. Die Wahl des Sensortyps (CCD oder CMOS) hängt von Genauigkeitsanforderungen und Kosten ab.
