Technische Definition

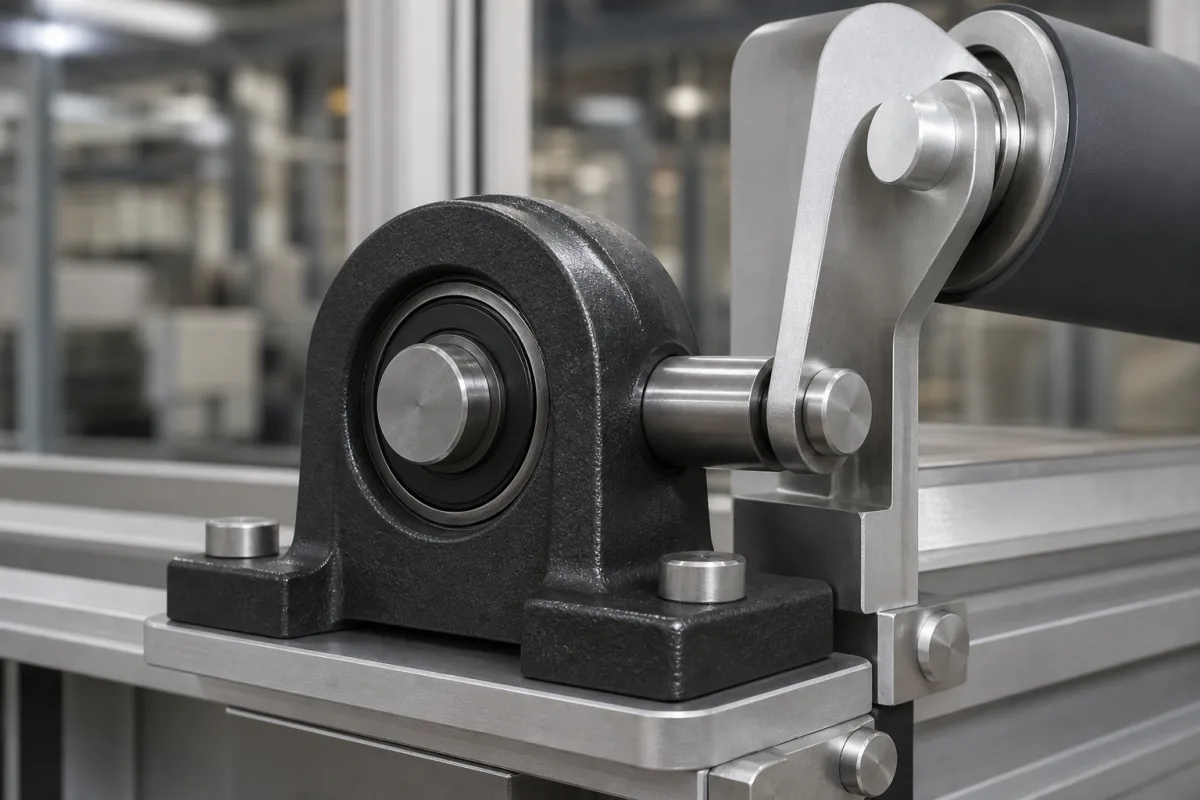

Das Schwenklager-Gehäuse ist ein kritisches Bauteil der Führungsrollen-Baugruppe, das eine sichere Montagestruktur für das Schwenklager bietet. Es gewährleistet die richtige Ausrichtung, schützt das Lager vor Verunreinigungen und überträgt Lasten von der Rolle auf den Maschinenrahmen, während es eine Drehbewegung ermöglicht. Dieses Gehäuse wird typischerweise aus Gusseisen, Stahl oder Aluminiumlegierung hergestellt, wobei die Materialauswahl von den Last- und Umgebungsanforderungen der Anwendung abhängt. Das Gehäuse hat eine Bohrung mit einem Durchmesser von 20 bis 100 mm, passend zum Außendurchmesser des Schwenklagers, und einen Außendurchmesser von 40 bis 160 mm für die Installation. Die Höhe reicht von 30 bis 120 mm, und die Toleranz des Lagersitzes beträgt H7 nach ISO 286, um eine ordnungsgemäße Passung zu gewährleisten. Die Oberflächenrauheit des Lagersitzes ist mit Ra 0,8–1,6 μm nach ISO 1302 spezifiziert, was für die Lagerleistung entscheidend ist. Der Betriebstemperaturbereich liegt bei -20 bis 80 °C, außerhalb dessen die Materialfestigkeit beeinträchtigt werden kann. Für Grauguss werden üblicherweise die Materialgüten HT200–HT300 nach GB/T 9439 verwendet, die Festigkeit und Dämpfung bieten. Das Gewicht variiert zwischen 0,5 und 8,0 kg je nach Größe und Material. Diese Parameter dienen als Referenzbereiche; die tatsächlichen Werte müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Design des Gehäuses stellt sicher, dass radiale und axiale Kräfte, die während des Rollenbetriebs entstehen, absorbiert und auf die Montagestruktur der Baugruppe verteilt werden, während das Lager vor äußeren Einflüssen geschützt wird. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um vorzeitigen Verschleiß und Ausfälle zu vermeiden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Gehäuse umschließt das Schwenklager und hält seine Position und Ausrichtung relativ zur Rollenwelle. Es absorbiert radiale und axiale Kräfte, die während des Rollenbetriebs entstehen, und verteilt diese Lasten auf die Montagestruktur der Baugruppe, während es das Lager vor äußeren Einflüssen schützt. Die Bohrung des Gehäuses ist mit einer Toleranz bearbeitet, die eine sichere Passung gewährleistet, und die Oberflächenbeschaffenheit minimiert Reibung und Verschleiß. Durch die starre Abstützung ermöglicht das Gehäuse eine reibungslose Drehung der Rolle bei gleichzeitiger präziser Ausrichtung, was für eine gleichbleibende Leistung in Führungsanwendungen unerlässlich ist.
