Technische Definition

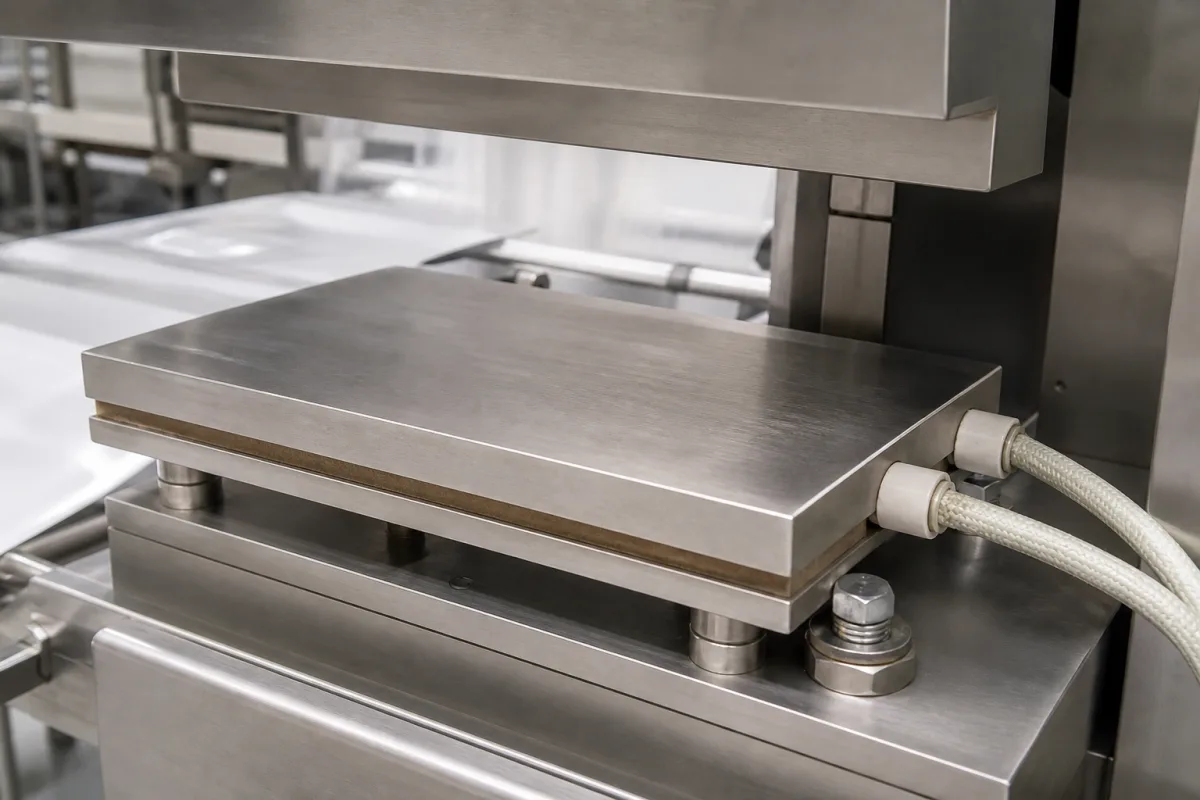

Das Heizelement/die Heizplatte ist eine kritische Komponente in der Siegelkopf-Baugruppe von Verpackungsanlagen. Es ist verantwortlich für die Bereitstellung kontrollierter thermischer Energie, um thermoplastische Materialien während des Siegelvorgangs zu schmelzen und zu verbinden. Es gewährleistet eine gleichmäßige Wärmeverteilung über die Siegelfläche für zuverlässige Verpackungsverschlüsse. Diese Komponente besteht typischerweise aus einem Heizelementmaterial wie Nichromlegierung (NiCr 80/20), das in eine Platte aus Aluminium (z. B. Aluminium 6061) oder Edelstahl eingebettet oder daran befestigt ist, mit Keramikisolierung zur Verhinderung von elektrischem Leckstrom und Wärmeverlust. Das Heizelement wandelt elektrische Energie durch Widerstandsheizung in Wärme um, und die Platte leitet diese Wärme an die Siegelfläche weiter. Zu den wichtigsten Parametern gehören Nennleistung (500–3000 W), Versorgungsspannung (220–380 V AC), Abmessungen der Heizfläche (100×50 bis 500×300 mm), Plattendicke (10–30 mm), maximale Betriebstemperatur (200–400 °C), Temperaturregelgenauigkeit (±1 bis ±5 °C), Isolationswiderstand (≥100 MΩ gemäß IEC 60335-1), Spannungsfestigkeit (1500–2500 V AC gemäß IEC 60335-1), Schutzart (IP54–IP65 gemäß IEC 60529) und Gewicht (0,5–5 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Komponente ist für die Passung in bestimmte Siegelbacken ausgelegt, und Sondergrößen sind verfügbar. Es ist wichtig zu überprüfen, ob die Versorgungsspannung mit dem elektrischen System der Maschine übereinstimmt und ob die Abmessungen der Heizfläche und die Dicke mit der Siegelkopf-Baugruppe kompatibel sind. Die maximale Betriebstemperatur ist durch Material und Isolierung begrenzt; eine Überschreitung kann die Leistung beeinträchtigen. Die Temperaturregelgenauigkeit ist entscheidend für eine gleichbleibende Siegelqualität. Isolationswiderstand und Spannungsfestigkeit sind Sicherheitsanforderungen; ein niedrigerer Isolationswiderstand weist auf einen Isolationsfehler hin. Die Schutzart sollte basierend auf der Betriebsumgebung gewählt werden, wobei höhere Schutzarten für staubige oder feuchte Umgebungen geeignet sind. Das Plattenmaterial beeinflusst Gewicht und Korrosionsbeständigkeit, wobei Aluminium leicht und Edelstahl korrosionsbeständiger ist. Das Heizelementmaterial ist typischerweise NiCr 80/20, mit FeCrAl als Alternative. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und Normen zu verifizieren.
Funktionsprinzip
Elektrische Widerstandsheizung wandelt elektrische Energie in thermische Energie um, wenn Strom durch das Heizelement fließt. Die erzeugte Wärme wird dann durch die Plattenstruktur an die Siegelfläche geleitet, wobei eine präzise Temperaturregelung für eine optimale Materialverbindung aufrechterhalten wird. Das Heizelement, typischerweise aus Nichromlegierung, hat einen hohen Widerstand, der es bei Stromfluss erwärmt. Die Platte aus Aluminium oder Edelstahl wirkt als Wärmeverteiler und sorgt für eine gleichmäßige Temperatur über den Siegelbereich. Temperatursensoren und Regler steuern die Leistungszufuhr, um die gewünschte Temperatur innerhalb der angegebenen Genauigkeit zu halten. Der Isolationswiderstand und die Spannungsfestigkeit gewährleisten einen sicheren Betrieb und verhindern elektrische Gefahren. Die thermische Masse der Platte beeinflusst die Reaktionszeit, wobei dickere Platten stabilere Temperaturen, aber langsamere Erwärmung bieten. Die maximale Betriebstemperatur ist durch die verwendeten Materialien begrenzt, und eine Überschreitung kann zu einer Verschlechterung führen. Die richtige Auswahl von Spannung, Leistung und Abmessungen ist für einen effizienten und sicheren Betrieb unerlässlich.
