Technische Definition

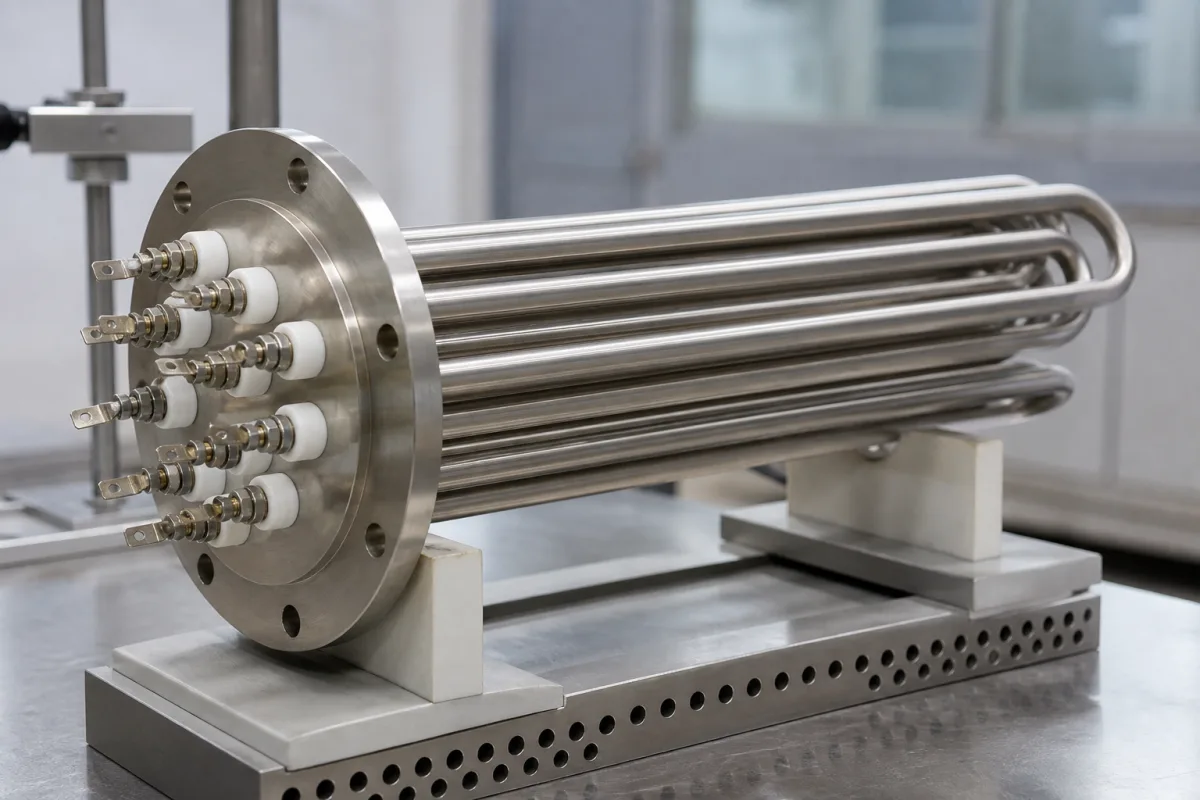

Die Heizelement-Baugruppe ist eine kritische Komponente eines industriellen Lebensmitteldehydrators, die für die Erzeugung regulierter thermischer Energie zur Entfernung von Feuchtigkeit aus Lebensmitteln verantwortlich ist. Sie besteht aus Heizelementen, Montagehalterungen, elektrischen Anschlüssen und Wärmeverteilungskomponenten, die zusammenarbeiten, um präzise Temperaturzonen in der Trocknungskammer aufrechtzuerhalten. Die Baugruppe ist für die Integration in Dehydratorsysteme ausgelegt, in denen eine gleichmäßige Wärmeverteilung für Produktqualität und Prozesseffizienz unerlässlich ist. Der typische Aufbau umfasst einen Heizdraht aus Nickel-Chrom-Legierung (Nichrom), Keramikisolierung, ein Edelstahlgehäuse und Kupferanschlüsse. Die Baugruppe ist in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Dehydratorgrößen und -kapazitäten gerecht zu werden, mit einer Nennleistung von 3 bis 12 kW, einer Versorgungsspannung von 220 bis 480 V AC (Drehstrom, gemäß IEC 60038) und Frequenzoptionen von 50 oder 60 Hz. Die maximale Dauerbetriebstemperatur liegt zwischen 200 und 350 °C, mit einer Temperaturregelgenauigkeit von ±1 bis ±2 °C. Das Heizelementmaterial ist NiCr 80/20 (ASTM B344), und das Mantelmaterial ist Edelstahl SS304 bis SS316 (ASTM A240). Die Schutzart reicht von IP54 bis IP66 (IEC 60529), der Isolationswiderstand beträgt mindestens 100 MΩ bei 500 V DC, und die Spannungsfestigkeit beträgt 1500 bis 2500 V AC für eine Minute (beide gemäß IEC 60335-1). Die Baugruppe wiegt zwischen 5 und 20 kg, und die Abmessungen (L×B×H) reichen von 300×200×150 mm bis 600×400×300 mm, anpassbar an die Trocknungskammer. Diese Parameter sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist für den Einsatz in Lebensmittelverarbeitungsumgebungen vorgesehen, in denen Hygiene und Sicherheit von größter Bedeutung sind, und muss gemäß den Anweisungen des Herstellers und geltenden Normen installiert und gewartet werden.
Funktionsprinzip
Elektrischer Strom fließt durch Widerstandsheizelemente und wandelt elektrische Energie durch Joulesche Wärme in thermische Energie um. Die erzeugte Wärme wird dann durch Konduktion, Konvektion oder Strahlung gleichmäßig in der Trocknungskammer verteilt, wobei die Temperatur durch integrierte Thermostate oder externe Steuerungssysteme geregelt wird. Die Heizelemente, typischerweise aus NiCr 80/20, sind mit Keramik isoliert, um elektrische Leckagen zu verhindern, und in Edelstahl eingehüllt für Korrosionsbeständigkeit und Lebensmittelsicherheit. Das Design der Baugruppe stellt sicher, dass Wärme effizient an die Luft oder direkt an das Produkt übertragen wird, wodurch das erforderliche Temperaturprofil für eine effektive Feuchtigkeitsentfernung aufrechterhalten wird. Temperatursensoren und Steuerungssysteme überwachen und regulieren die Wärmeabgabe, um den Sollwert innerhalb der angegebenen Genauigkeit zu halten. Das Funktionsprinzip ist grundlegend für den Betrieb des Dehydrators und ermöglicht konsistente Trocknungsergebnisse bei minimaler Energieverschwendung.
