Ionenaustauscherbehälter

Produktspezifikationen

Technische Details und Fertigungskontext für Ionenaustauscherbehälter

Technische Definition

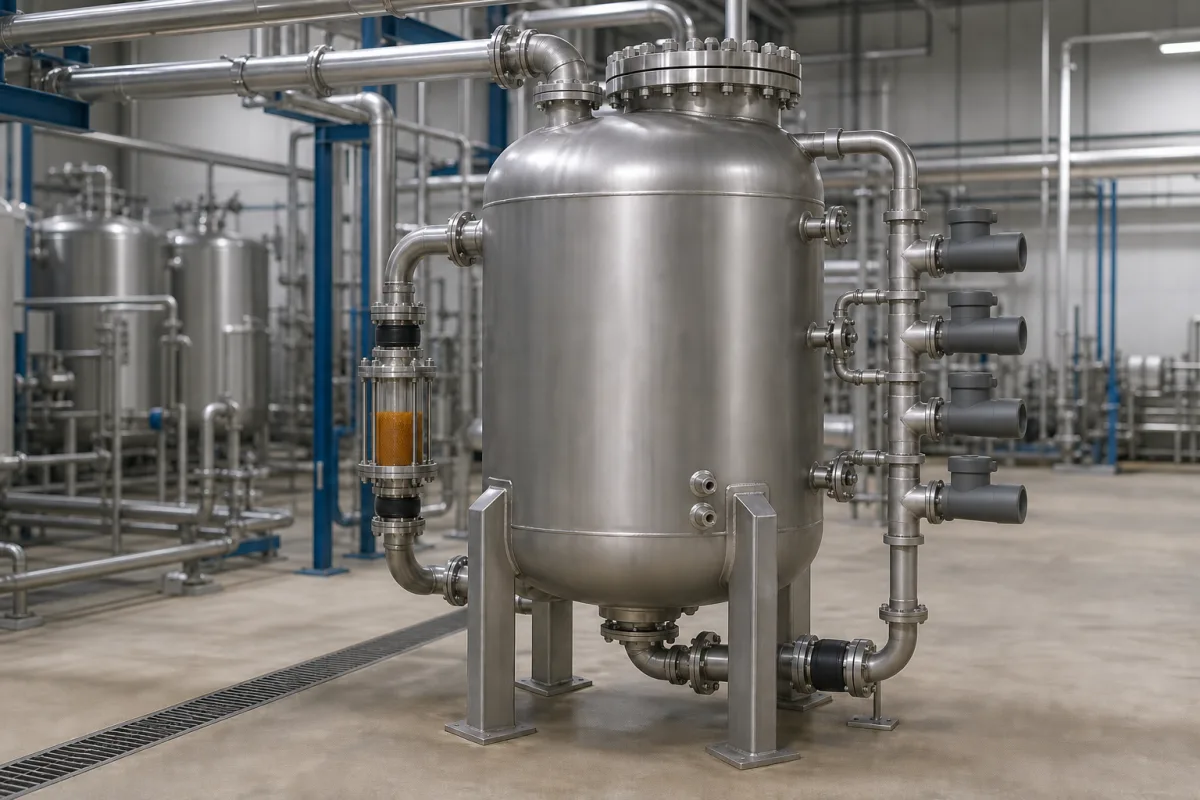

Ein Ionenaustauscherbehälter ist ein zylindrischer Druckbehälter, der Ionenaustauscherharz als Teil einer Wasseraufbereitungsmoduls enthält. Er ermöglicht die Entfernung spezifischer gelöster ionischer Verunreinigungen (Kationen oder Anionen) aus Wasser durch reversible Ionenaustauschreaktionen zwischen dem Harz und der Lösung, wodurch Wasserenthärtung, Entmineralisierung oder gezielte Ionenentfernung ermöglicht wird. Der Behälter ist für Betriebsdrücke und -temperaturen ausgelegt, die für industrielle Wasseraufbereitungssysteme typisch sind, mit einem Auslegungsdruck von 0,6 bis 1,6 MPa und einer Auslegungstemperatur von 5 bis 60 °C gemäß GB/T 150. Die Durchflussraten können je nach Behälterdurchmesser und Harztyp zwischen 1 und 30 m³/h variieren. Standard-Behälterdurchmesser reichen von 300 bis 3000 mm, mit Höhen von 1200 bis 6000 mm einschließlich gewölbter Böden. Das Harzvolumen, das die Austauschkapazität bestimmt, liegt zwischen 0,1 und 20 m³. Die Wanddicke basiert auf Druck und Durchmesser, typischerweise 4 bis 20 mm, gemäß GB/T 150. Materialgüten umfassen Q235B, 304 und 316L, unter Bezugnahme auf GB/T 3274 und ASTM A240. Einlass-/Auslassgrößen sind Flanschverbindungen von DN25 bis DN200 gemäß GB/T 9119. Das Leergewicht variiert zwischen 200 und 5000 kg. Die Innenoberfläche kann für hygienische Anwendungen mit Ra ≤ 3,2 μm spezifiziert werden. Der Lecktestdruck beträgt das 1,1- bis 1,25-fache des Auslegungsdrucks gemäß GB/T 150. Materialien in der Datei umfassen glasfaserverstärkten Kunststoff (GFK), Edelstahl (304, 316L) und ausgekleideten Kohlenstoffstahl. Der Behälter erfordert eine regelmäßige Regeneration des Harzes mit Sole oder Säure/Laugenlösung, wenn die Austauschkapazität erschöpft ist. Alle modellspezifischen Werte und Normen sind mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Wasser fließt durch ein Bett aus Ionenaustauschharzperlen im Behälter. Zielionen im Wasser (z. B. Calcium, Magnesium, Nitrat) werden gegen weniger problematische Ionen (z. B. Natrium, Wasserstoff, Hydroxid) ausgetauscht, die an den funktionellen Gruppen des Harzes gebunden sind. Der Prozess wird fortgesetzt, bis die Austauschkapazität des Harzes erschöpft ist, wonach eine Regeneration mit konzentrierter Sole oder Säure/Laugenlösung erforderlich ist.

Hauptmaterialien

Glasfaserverstärkter Kunststoff (GFK), Edelstahl (z.B. 304, 316L), Kohlenstoffstahl (ausgekleidet)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Auslegungsdruck	0.6–1.6 MPa	Higher pressure requires thicker shellGB/T 150
Auslegungstemperatur	5–60 °C	Resin degradation above 60°C
Durchflussrate	1–30 m³/h	Depends on vessel diameter and resin type
Behälterdurchmesser	300–3000 mm	Standard sizes available
Behälterhöhe	1200–6000 mm	Includes dished ends
Harzvolumen	0.1–20 m³	Determines exchange capacity
Wanddicke	4–20 mm	Based on pressure and diameterGB/T 150
Werkstoff	Q235B/304/316L	Carbon steel or stainless steelGB/T 3274, ASTM A240
Ein /Auslassgröße	DN25–DN200	Flanged connectionsGB/T 9119
Gewicht	200–5000 kg	Empty weight, varies with size
Oberflächenrauheit	Ra ≤ 3.2 μm	Internal finish for sanitary applications
Lecktestdruck	1.1–1.25 × design MPa	Hydrostatic test per codeGB/T 150

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Behältermantel
Bildet die drucktragende Struktur für das Harzbett und das Prozessmedium.
Material: GFK, Edelstahl oder ausgekleideter Kohlenstoffstahl
Oberer Verteiler/Sammler
Verteilt eingehendes Wasser gleichmäßig über die Harzbett-Oberfläche während des Betriebs und sammelt Rückspülwasser.
Material: PVC, ABS-Kunststoff, Edelstahl
Unterer Verteiler/Sammler
Sammelt aufbereitetes Wasser gleichmäßig vom Boden des Harzbettes während des Betriebs und verteilt Regenerations-/Spüllösungen.
Material: PVC, ABS-Kunststoff, Edelstahl
Harzrückhaltesieb
Verhindert das Austreten von Ionenaustauscherharzperlen aus dem Behälter mit dem Ablauf.
Material: Edelstahl, Kunststoff
Mannloch
Ermöglicht Zugang zum Harzfüllen, zur Inspektion und zur Wartung.
Material: Werkstoff entsprechend dem Behältermaterial
Ionenaustauscherharz
Das Bett aus Perlen, das tatsächlich den Austausch durchführt; der Behälter ist nur sein Container.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 150 psi (10,3 bar) Betrieb, 225 psi (15,5 bar) Auslegung
Durchflussrate:	2-20 gpm/ft³ (0,27-2,7 m³/h/m³) Harzbett
Betriebstemperatur:	5°C bis 50°C (41°F bis 122°F)

Montage- und Anwendungskompatibilität

Entsalztes WasserproduktionKesselspeisewasseraufbereitungProzesswasserreinigung

Nicht geeignet: Abwasser mit hohem organischen Gehalt (Verschmutzungsrisiko)

Auslegungsdaten

Erforderliche Durchflussrate (gpm oder m³/h)
Gesamtmenge gelöster Feststoffe (TDS) Konzentration (ppm)
Erforderliche behandelte Wasserqualität (Leitfähigkeit/Widerstand)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-10 bar bei 5-40°C

Belastungs- und Ausfallgrenzen

15 bar Innendruck bei 60°C verursacht Harzbettfluidisierung und Behälterwandspannung, die 250 MPa Streckgrenze überschreitet

Harz osmotischer Schwellungsdruck, der die mechanischen Grenzen des Behälters aufgrund ionischer Konzentrationsgradienten über Harzperlen überschreitet, kombiniert mit thermischer Ausdehnungsdifferenz zwischen Edelstahl (17,3 μm/m·K) und Polypropylen-Harzperlen (150 μm/m·K)

Fertigungskontext

Ionenaustauscherbehälter wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Harzabbau

Ursache: Chemischer Angriff durch inkompatible Prozessflüssigkeiten, hohe Temperaturen, die die thermischen Grenzwerte des Harzes überschreiten, oder Chlor/Oxidantien-Exposition, die Polymerketten brechen

Behälterwandkorrosion/Erosion

Ursache: Galvanische Korrosion an Grenzflächen unterschiedlicher Metalle, Lochfraß durch Chloridionen in Brackwasser oder Erosion durch hochgeschwindigkeits Harzbewegung während Rückspülzyklen

Wartungsindikatoren

Sichtbarer Harzaustritt an Behälteranschlüssen oder durch gebrochene Laterale
Abnormaler Druckabfall über den Behälter (>15-20% Anstieg vom sauberen Zustand), der auf Verschmutzung oder Kanalbildung hinweist

Technische Hinweise

Regelmäßige Harzanalyse (jährlich) zur Überwachung der Perlenintegrität, Austauschkapazität und Verschmutzungsgrade durchführen - Austausch bei 80% Kapazitätsverlust
Opferanodenschutz an Behälterinnenkomponenten installieren und geeignete Rückspül-Durchflussraten (typisch 4-6 gpm/ft²) einhalten, um Harzverdichtung und mechanische Beschädigung zu verhindern

Konformität und Fertigungsnormen

Referenznormen

ASME BPVC Section VIII - DruckbehälterbauDIN 28018 - Behälter für Prozessanlagen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05mm
Oberflächengüte: Ra 0,8μm maximal

Qualitätsprüfung

Hydrostatischer Drucktest
Sicht- und Maßprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Chlordurchbruch übersteigt 0,1 ppm, der Harzvernetzungen oxidiert → Harzperlenfragmentierung erzeugt 50+ μm Feinanteile, die Bettverdichtung verursachen → Aktivkohlefiltration vorgeschaltet mit 5 μm Vorfilter, der Chlor <0,01 ppm hält

Calciumsulfat-Ablagerung bei Langelier-Sättigungsindex >0,5 → Harzverschmutzung reduziert Austauschkapazität um 70% innerhalb 48 Stunden → Antiscalant-Injektion bei 2-5 ppm, die LSI <-0,3 mit pH-Kontrolle bei 6,8-7,2 hält

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Ionenaustauscherbehälter

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Ionenaustauscherbehälter

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien sind für Ionenaustauscherbehälter verfügbar?

In der Datei sind glasfaserverstärkter Kunststoff (GFK), Edelstahl (304 und 316L) und ausgekleideter Kohlenstoffstahl aufgeführt. Die Wahl hängt von Anwendung, Druck und Korrosionsanforderungen ab.

Was ist der typische Auslegungsdruckbereich?

Der Auslegungsdruckbereich beträgt 0,6 bis 1,6 MPa gemäß GB/T 150. Höhere Drücke erfordern dickere Behälterwände.

Wie wird das Harz regeneriert?

Wenn die Austauschkapazität des Harzes erschöpft ist, wird es mit einer konzentrierten Salzlösung (zur Enthärtung) oder Säure/Laugenlösung (zur Entmineralisierung) regeneriert, wodurch der Ionenaustauschprozess umgekehrt wird.

Welche Normen gelten für die Behälterkonstruktion?

Die Konstruktion verweist auf GB/T 150 für Druckbehälter, und Materialgüten können auf GB/T 3274 und ASTM A240 verweisen. Flanschverbindungen folgen GB/T 9119. Verifizieren Sie die Konformität immer mit dem Hersteller.
