Linearführungsschiene

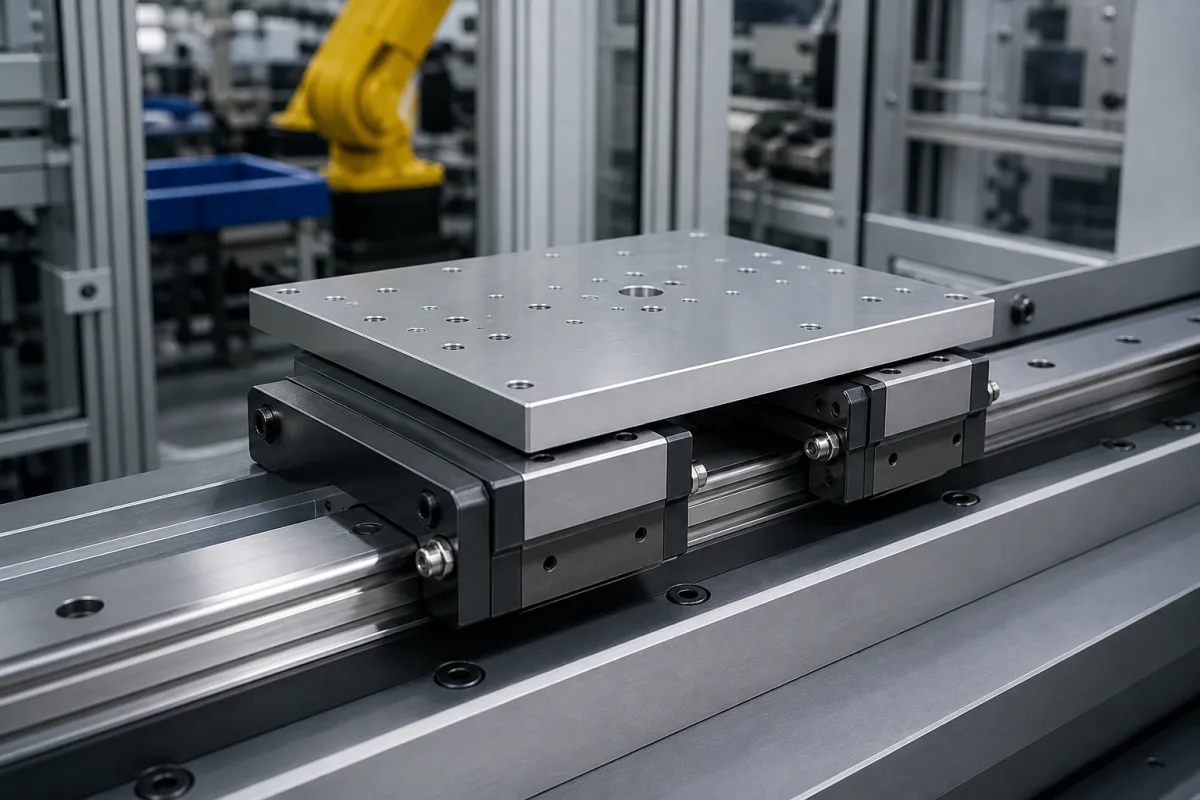

In einem Mikroverstellmechanismus dient die Linearführungsschiene als grundlegende Schiene, die die Bewegung eines Schlittens oder Gleiters begrenzt und führt. Sie gewährleistet präzise, wiederholbare lineare Positionierung mit minimalem Spiel oder Durchbiegung und ermöglicht so die feinen, kontrollierten Einstellungen, die für solche Mechanismen charakteristisch sind. Die Schiene wird typischerweise aus gehärtetem Wälzlagerstahl (z. B. GCr15 nach GB/T 18254) oder Edelstahl (z. B. SUS440C) hergestellt, mit geschliffenem Profil und integrierten Laufbahnen. Ein passender Schlitten mit umlaufenden Kugellagern oder Rollen bewegt sich entlang dieser Laufbahnen. Dieser Wälzkontakt minimiert Reibung und ermöglicht eine reibungslose, präzise lineare Bewegung mit hoher Tragfähigkeit und Steifigkeit. Die Schiene ist in Standardbreiten von 15 bis 65 mm und Längen von 100 bis 4000 mm erhältlich, Sonderlängen auf Anfrage. Die dynamische Tragzahl liegt zwischen 4,2 und 280 kN pro Block, die statische Tragzahl zwischen 5,4 und 320 kN pro Block, geprüft nach ISO 14728-1. Genauigkeitsklassen von C1 bis C5 (nach ISO 14728-2) definieren die Laufparallelität, die über 1 m Länge zwischen 0,003 und 0,023 mm liegt. Vorspannungsklassen von Z0 (ohne Vorspannung) bis Z3 (hohe Vorspannung) ermöglichen die Anpassung der Systemsteifigkeit. Der Betriebstemperaturbereich liegt mit Standarddichtungen bei -40 bis 85 °C, die maximale Beschleunigung und Geschwindigkeit betragen 50 m/s² bzw. 5 m/s bei ordnungsgemäßer Schmierung. Das Gewicht pro Meter variiert je nach Schienengröße zwischen 1,2 und 14,5 kg. Diese Werte sind Referenzbereiche für das Verzeichnis; die modellspezifischen Spezifikationen sind mit dem Hersteller oder Lieferanten zu verifizieren.
