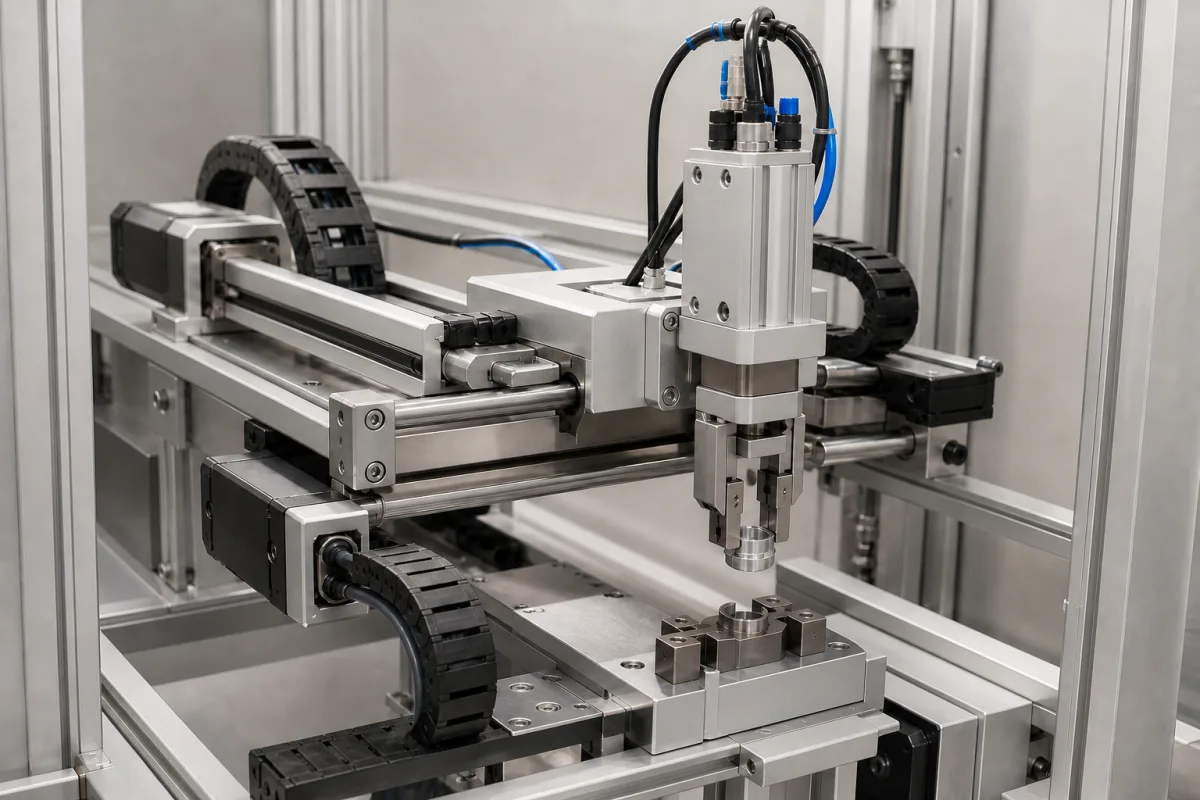

Picker/Shuttle-Mechanismus

Der Picker/Shuttle-Mechanismus ist eine kritische Komponente eines automatisierten Komponentenzuführsystems, das für die präzise Entnahme einzelner Komponenten aus einer Versorgungsquelle (z. B. Tablett, Magazin oder Vibrationswendelförderer) und deren anschließenden Transfer zu einer nachgelagerten Prozessstation, Montagepunkt oder Förderband verantwortlich ist. Es gewährleistet zuverlässige, schnelle Handhabung und Positionierung von Teilen für die weitere Automatisierung. Der Mechanismus arbeitet typischerweise über einen programmierbaren Aktuator (z. B. Pneumatikzylinder, Servomotor), der ein Aufnahme-Endeffektor (z. B. Vakuumsauger, mechanischer Greifer oder Magnetkopf) entlang einer definierten linearen oder rotatorischen Bahn antreibt. Er führt einen Zyklus aus: 1) Bewegung zur Aufnahmeposition, 2) Erfassen und Sichern der Komponente, 3) Zurückziehen und Shuttle zur Abgabeposition, 4) Ablegen der Komponente und 5) Rückkehr zur Ausgangsposition, oft synchronisiert mit der Systemsteuerung. Der Mechanismus ist für die Integration in automatisierte Montagelinien, Verpackungssysteme oder Materialhandhabungsgeräte ausgelegt. Er ist in Konfigurationen erhältlich, die Komponenten mit einem Gewicht zwischen 5 und 50 kg handhaben, mit Aufnahmeraten von 60 bis 120 Zyklen pro Minute und einer Positioniergenauigkeit von ±0,05 mm. Die Shuttle-Geschwindigkeit liegt zwischen 1 und 2 m/s. Der Betriebsdruck sollte zwischen 0,4 und 0,8 MPa gehalten werden, um ausreichende Greifkraft zu gewährleisten; unter 0,4 MPa kann die Leistung unzureichend sein. Die elektrische Versorgung beträgt 24 V DC (±10 %) für Sensoren und Steuerung. Der Mechanismus arbeitet in einem Temperaturbereich von -10 °C bis 60 °C; außerhalb dieses Bereichs kann die Leistung abnehmen. Die Schutzart ist IP54 bis IP65 (gemäß IEC 60529), die Schutz gegen Staub und Wasserstrahlen bietet. Rahmen und bewegliche Teile bestehen typischerweise aus Aluminiumlegierung 6061-T6 (gemäß ASTM B221), wobei Edelstahl und technische Kunststoffe für bestimmte Komponenten verwendet werden. Das Gesamtgewicht des Mechanismus hängt von Konfiguration und Optionen ab und liegt zwischen 80 und 150 kg. Überprüfen Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Der Mechanismus verwendet einen programmierbaren Aktuator wie einen Pneumatikzylinder oder Servomotor, um einen Aufnahme-Endeffektor entlang einer definierten Bahn zu bewegen. Der Zyklus beginnt mit der Bewegung des Endeffektors zur Aufnahmeposition, wo er die Komponente mittels Vakuum, Greifer oder Magnet erfasst und sichert. Dann zieht er sich zurück und fährt zur Abgabeposition, legt die Komponente ab und kehrt zur Ausgangsposition zurück. Der gesamte Ablauf ist mit der Systemsteuerung synchronisiert, um präzise Timing und Wiederholbarkeit zu gewährleisten.
