X-Achsen-Linearführung und -Antrieb

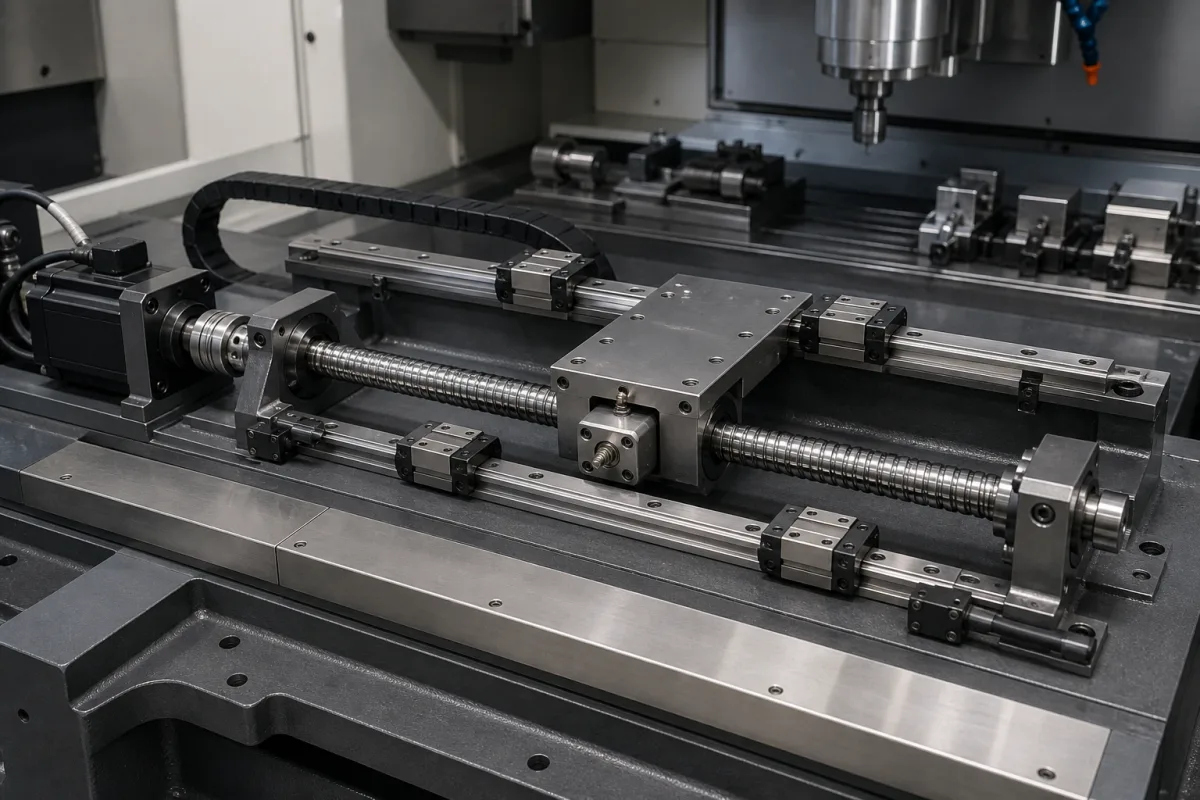

Die X-Achsen-Linearführung und -Antrieb ist eine kritische mechanische Komponente in einem XY-Portalsystem, die eine präzise, reibungsarme lineare Bewegung entlang der horizontalen X-Achse ermöglicht. Sie besteht aus einem Linearschienen- und Schlittensystem kombiniert mit einem Antriebsmechanismus (typischerweise Kugelgewindetrieb oder Linearmotor), um Lasten mit hoher Genauigkeit und Wiederholbarkeit zu positionieren und zu bewegen. Diese Komponente bildet eine der beiden Hauptachsen in XY-Portal-Konfigurationen und arbeitet mit dem Y-Achsen-System zusammen, um eine zweidimensionale Positionierung zu ermöglichen. Die Führungsschiene ist in Breiten von 15 bis 45 mm erhältlich, und die Hublänge kann von 200 bis 2000 mm individuell angepasst werden. Das System kann maximale Geschwindigkeiten von 1 bis 5 m/s und Beschleunigungen von 10 bis 20 m/s² erreichen, abhängig von Last und Konfiguration. Die Positioniergenauigkeit liegt zwischen ±0,01 und ±0,05 mm, die Wiederholbarkeit zwischen ±0,003 und ±0,01 mm, beide gemäß ISO 230-2. Die maximale Nutzlast beträgt 50 bis 500 kg, die Motorleistung 0,4 bis 3,0 kW. Der Antriebstyp kann entweder ein Kugelgewindetrieb oder ein Linearmotor sein, ausgewählt nach Kosten- und Geschwindigkeitsanforderungen. Das System arbeitet mit einer Drehstromversorgung von 220 bis 480 V AC (IEC 60038) und ist für einen Betriebstemperaturbereich von 0 bis 50 °C ausgelegt. Die Schutzart ist IP54 bis IP65 (IEC 60529), wobei IP65 für staubige oder nasse Umgebungen empfohlen wird. Verwendete Materialien umfassen Kohlenstoffstahl, Edelstahl, Aluminiumlegierung und technische Kunststoffe. Das Gewicht pro Meter Hub beträgt 10 bis 100 kg. Für eine präzise Auswahl verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Das System arbeitet mit präzisionsgeschliffenen Linearschienen und Kugelumlauflagern im Schlitten, um die Reibung während der Bewegung zu minimieren. Der Antriebsmechanismus wandelt die Drehbewegung eines Servomotors über einen Kugelgewindetrieb in lineare Bewegung um oder direkt über elektromagnetische Kraft bei Linearmotorsystemen. Die Positionsrückmeldung von Encodern gewährleistet eine genaue Positionierung entlang der definierten Verfahrlänge.
