Orientierungs-/Ausrichtungsstation

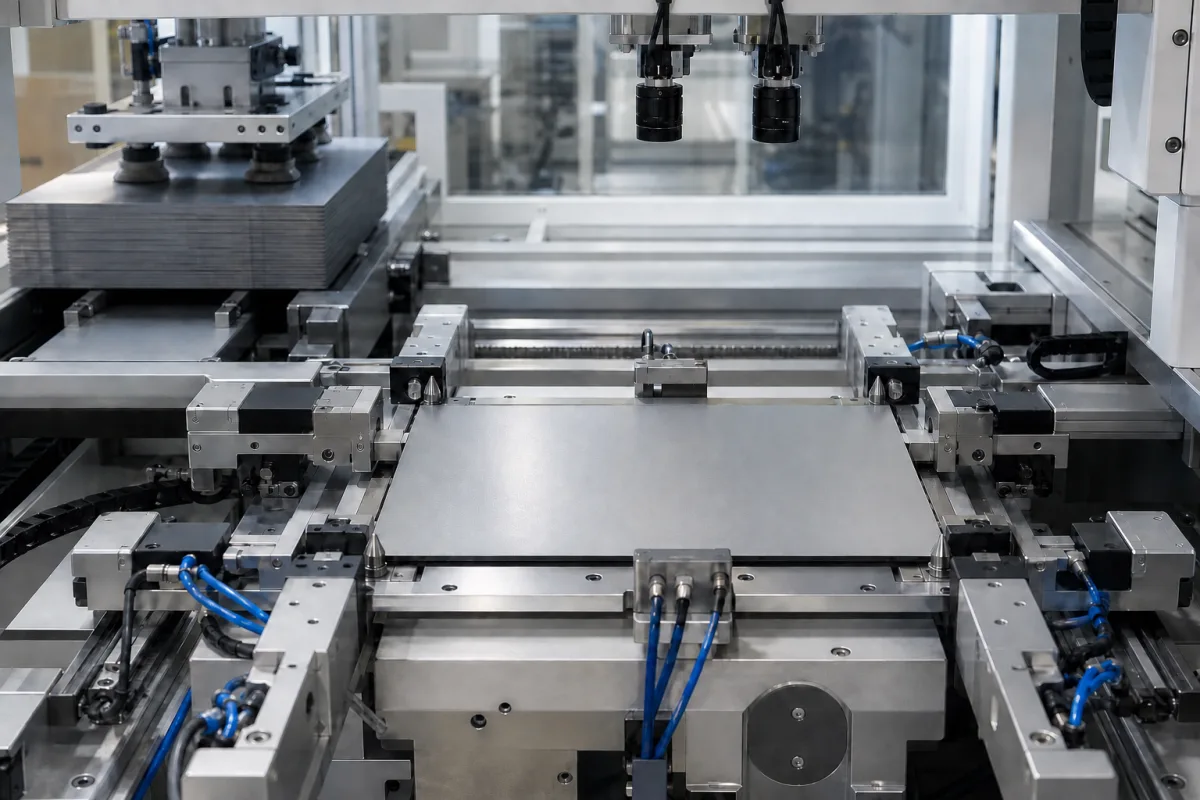

Die Orientierungs-/Ausrichtungsstation ist eine kritische Komponente des Laminierungszuführ- und Stapelmoduls. Ihre Hauptfunktion besteht darin, eingehende Materialien (z. B. Bahnen, Folien oder Schichten) aufzunehmen und sicherzustellen, dass sie vor der Übergabe an die Stapel- oder Laminierungsstufe gemäß der erforderlichen Orientierung korrekt positioniert und ausgerichtet sind. Dies gewährleistet eine präzise Schichtregistrierung und verhindert Ausrichtungsfehler im endgültigen laminierten Produkt. Die Station verwendet typischerweise eine Kombination aus mechanischen Führungen, Sensoren (z. B. optischen oder Kantensensoren) und Aktuatoren (z. B. Servomotoren, pneumatischen Schiebern oder Drehplattformen). Sensoren erfassen die Position und Orientierung des eingehenden Materials. Basierend auf diesem Feedback aktiviert das Steuerungssystem die Aktuatoren, um Feinjustierungen vorzunehmen – wie Verschieben, Drehen oder Zentrieren des Materials – bis es die vordefinierten Ausrichtungskriterien erfüllt. Sobald ausgerichtet, wird das Material an die nächste Stufe des Moduls freigegeben. Die Station ist für die Integration in automatisierte Produktionslinien ausgelegt und kann mit verschiedenen Optionen konfiguriert werden, um spezifische Anwendungsanforderungen zu erfüllen. Zu den wichtigsten Parametern gehören Orientierungsgenauigkeit von ±0,05 mm, Ausrichtungswiederholbarkeit von ±0,02 mm, Zykluszeit von 2–5 Sekunden und maximale Werkstückgröße von 300–600 mm. Der Betriebstemperaturbereich beträgt 0–50 °C, und der Feuchtigkeitsbereich 10–90 % relative Luftfeuchtigkeit (nicht kondensierend). Die Versorgungsspannung beträgt 24 V DC (±10 %), optional 230 V AC. Der Luftversorgungsdruck beträgt 0,5–0,8 MPa (ISO 8573-1). Die Schutzart ist IP54–IP65 (IEC 60529). Das Maschinengewicht liegt zwischen 500–1200 kg, und die Grundfläche (L×B×H) beträgt 1500×1200×1800 mm. Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl und technische Kunststoffe. Für modellspezifische Werte und Normen wenden Sie sich bitte an den Hersteller oder Lieferanten.

Die Station verwendet Sensoren, um die Position und Orientierung des eingehenden Materials zu erfassen. Das Steuerungssystem vergleicht diese Daten mit vordefinierten Ausrichtungskriterien. Wenn Anpassungen erforderlich sind, verschieben, drehen oder zentrieren Aktuatoren wie Servomotoren oder pneumatische Schieber das Material. Dieser Prozess wiederholt sich, bis das Material die erforderliche Orientierung und Ausrichtung erfüllt. Sobald ausgerichtet, wird das Material an die nächste Stufe freigegeben. Das System arbeitet innerhalb spezifizierter Toleranzen und Umgebungsbedingungen.
