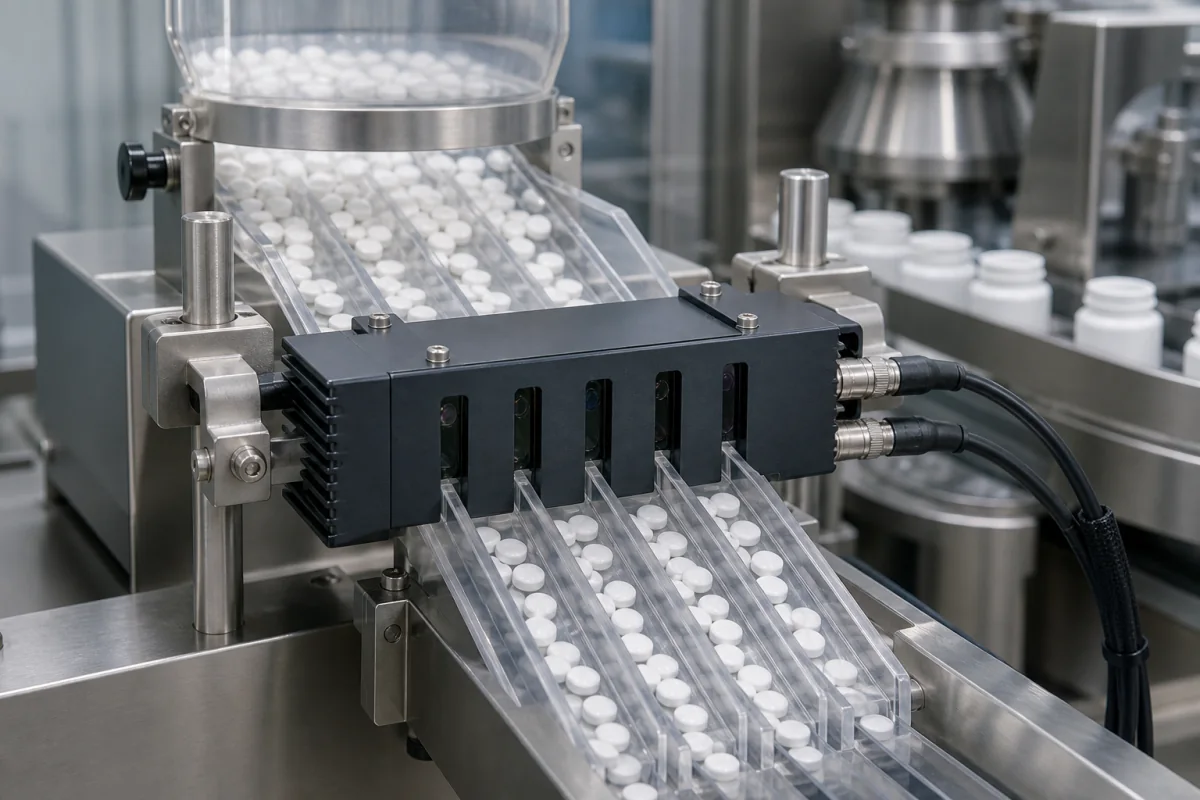

Optischer Zählsensor

Der optische Zählsensor ist eine kritische Komponente in pharmazeutischen Tablettenzähl- und Abfüllmaschinen. Er verwendet lichtbasierte Erkennungsmethoden, um einzelne Tabletten genau zu identifizieren und zu zählen, während sie durch den Zählmechanismus laufen, und gewährleistet so präzise Dosierung und Verpackungskonformität in der pharmazeutischen Herstellung. Der Sensor sendet einen Lichtstrahl (typischerweise Infrarot oder Laser) über den Tablettenpfad. Wenn eine Tablette diesen Strahl unterbricht, entsteht eine erkennbare Signaländerung. Die Elektronik des Sensors verarbeitet diese Unterbrechungen, um jede Tablette zu zählen. Fortgeschrittene Versionen können Bildgebung oder mehrere Strahlen verwenden, um eine höhere Genauigkeit zu erzielen und zwischen Tabletten und Fremdkörpern zu unterscheiden. Das Gehäuse besteht aus Edelstahl 304, korrosionsbeständig für die Abspülung, und verfügt über optische Linsen aus Glas oder Kunststoff. Der Sensor arbeitet mit einer 24-V-Gleichstromversorgung (verpolungssicher) und einer Stromaufnahme von 50–100 mA ohne Last. Der Ausgangstyp ist über die Verkabelung als NPN oder PNP wählbar. Die Ansprechzeit beträgt 0,1–1 ms, und die Zählgeschwindigkeit liegt zwischen 1000 und 2000 Tabletten pro Minute. Die Erkennungsgenauigkeit beträgt ±0,05 % unter normalen Bedingungen. Der Betriebstemperaturbereich liegt bei -10 bis 50 °C, die Lagertemperatur bei -20 bis 70 °C, und die Schutzart ist IP65–IP67 gemäß IEC 60529. Der Anschluss erfolgt über einen 4-poligen M12-Schnellverschluss. Das Gewicht beträgt 150–200 g ohne Kabel. Diese Werte sind Verzeichnis-Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung. Der Sensor ist für die Integration in automatisierte pharmazeutische Verpackungslinien konzipiert, wo zuverlässiges Zählen für die Einhaltung gesetzlicher Vorschriften entscheidend ist. Es ist kein eigenständiges Gerät, sondern eine Komponente, die eine ordnungsgemäße Installation, Ausrichtung und Kalibrierung erfordert. Wartungssignale umfassen unregelmäßige Zählungen oder Erkennungsfehler, die auf Linsenverschmutzung, Fehlausrichtung oder elektronische Probleme hinweisen können. Der Sensor ist nicht für den Einsatz in explosionsgefährdeten Bereichen oder mit korrosiven Chemikalien über typische Abspülungen hinaus geeignet. Konsultieren Sie immer die Herstellerdokumentation für detaillierte Installations- und Fehlerbehebungsanleitungen.
