Aufnehmer / Sensorkopf

Auf Basis strukturierter CNFX-Herstellerprofile wird Aufnehmer / Sensorkopf im Bereich Maschinen- und Anlagenbau anhand von Betriebstemperatur bis Durchflussmessbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Aufnehmer / Sensorkopf wird durch die Baugruppe aus Sensorelement und Schutzgehäuse / Schutzmantel beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Das Erfassungselement eines Referenz-Durchflusssensors, das direkt mit dem Fluid oder Medium interagiert, um Durchflussparameter zu messen.

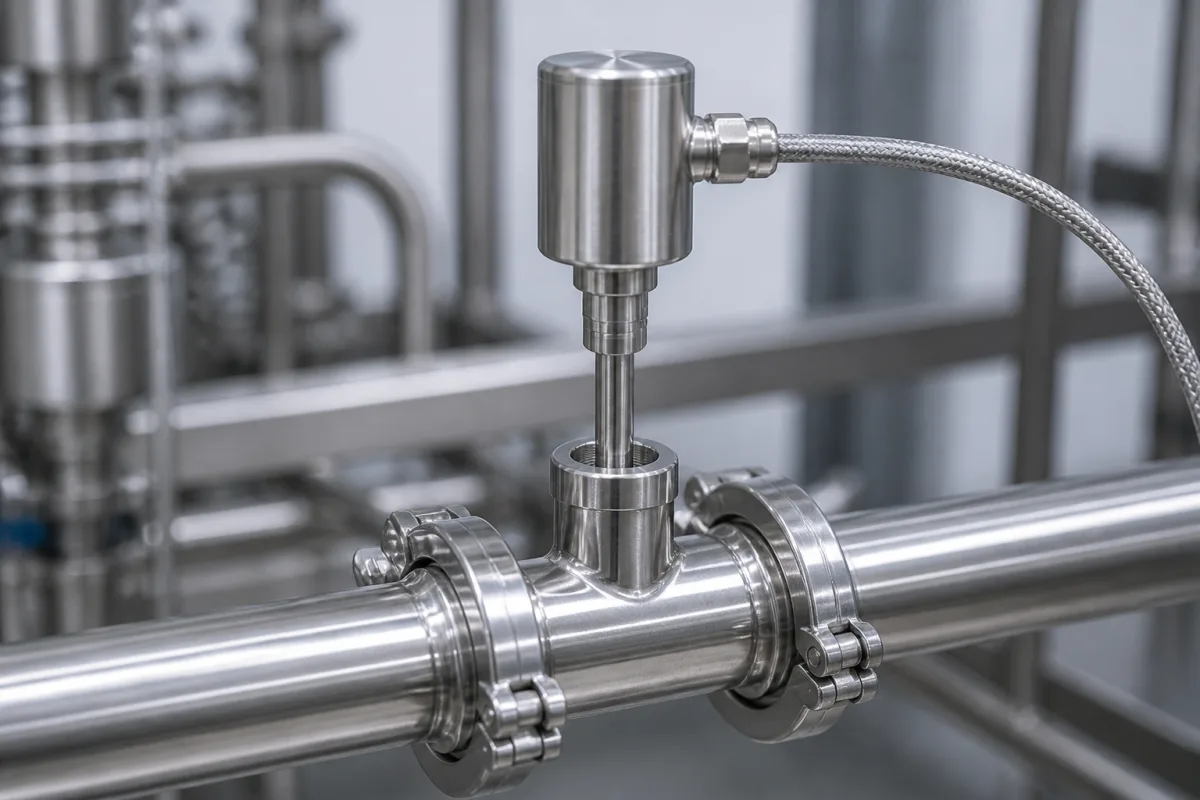

Aufnehmer / Sensorkopf in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Aufnehmer/Sensorkopf ist die kritische Front-End-Komponente eines Referenz-Durchflusssensorsystems. Er beherbergt den Messmechanismus (z. B. Ultraschallwandler, elektromagnetische Spulen oder thermische Elemente), der direkt mit dem strömenden Medium interagiert, um Geschwindigkeit, Druckdifferenzen oder andere durchflussbezogene Phänomene zu erfassen. Er wandelt diese physikalischen Wechselwirkungen in elektrische Signale um, die von der Elektronik des Sensors verarbeitet werden. Diese Komponente ist für den Einsatz im Maschinen- und Anlagenbau konzipiert, wo genaue Durchflussmessung für Prozesssteuerung und -überwachung unerlässlich ist. Der Sensorkopf ist in Konfigurationen erhältlich, die für verschiedene Medien und Betriebsbedingungen geeignet sind, mit Materialien wie Edelstahl 316L, PEEK und Keramik (Aluminiumoxid). Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, ein Betriebstemperaturbereich von -40 bis 85 °C und ein Durchflussmessbereich von 0,1–10 m/s für flüssige Medien. Die Genauigkeit beträgt ±0,5 % vom Messwert unter Referenzbedingungen, die Wiederholbarkeit ±0,1 % unter konstanten Bedingungen. Das Gerät arbeitet mit einer 24-V-Gleichstromversorgung (24 ±10 %) mit Verpolungsschutz und liefert ein 4–20-mA-Ausgangssignal in Zweileiter-Schleifenspeisung. Der elektrische Anschluss erfolgt über einen 4-poligen M12×1-Stecker (gemäß IEC 61076-2-101). Die Schutzart ist IP67 (gemäß IEC 60529), und das Sensormaterial ist Edelstahl 316L (gemäß ASTM A276). Der Prozessanschluss ist ein G1/2-Gewinde (gemäß ISO 228-1), und das ungefähre Gewicht beträgt 0,5 kg ohne Kabel. Beachten Sie, dass und außerhalb des angegebenen Temperaturbereichs die Sensorgenauigkeit abnimmt. Für flüssige Medien ist die Durchflussmessung außerhalb des Bereichs nicht garantiert. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Der Sensorkopf arbeitet basierend auf der spezifischen Durchflussmesstechnik (z. B. Ultraschall-Laufzeit, elektromagnetische Induktion, thermische Dispersion oder Differenzdruck). Er enthält typischerweise aktive Elemente, die ein Signal (Schall, Magnetfeld, Wärme) in den Strom aussenden, und/oder passive Elemente, die das Signal nach seiner Wechselwirkung mit dem Medium empfangen. Die Veränderung des Signals (Zeitverzögerung, Frequenzverschiebung, Temperaturänderung, induzierte Spannung) ist proportional zur Durchflussrate. Der Sensorkopf wandelt diese physikalischen Wechselwirkungen in elektrische Signale um, die von der Elektronik des Sensors verarbeitet werden.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Betriebstemperatur-40–85 °COutside this range, sensor accuracy degrades
Durchflussmessbereich0.1–10 m/sFor liquid media; outside range, accuracy not guaranteed
Genauigkeit±0.5 % des MesswertsUnder reference conditions
Wiederholbarkeit±0.1 % des MesswertsUnder constant conditions
Versorgungsspannung24 ±10% V DCReverse polarity protected
Ausgangssignal4–20 mATwo-wire loop powered
Elektrischer AnschlussM12×1 Steckverbinder4-pinIEC 61076-2-101
SchutzartIP67Dust-tight and protected against immersionIEC 60529
Sensormaterial316L EdelstahlCorrosion-resistant for most mediaASTM A276
ProzessanschlussG1/2 GewindeOther sizes available on requestISO 228-1
Gewicht0.5 kgApproximate, without cable

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl (316L) PEEK (Polyetheretherketon) Keramik (Aluminiumoxid)

Komponenten / BOM

Components / BOM
  • Sensorelement
    Der Kernwandler (z.B. piezoelektrischer Kristall, Spule, RTD), der die physikalische Strömungseigenschaft in ein elektrisches Signal umwandelt.
    Material: Piezokeramik / Kupferspule / Platin
  • Schutzgehäuse / Schutzmantel
    Umschließt und schützt die empfindlichen inneren Bauteile vor dem Prozessmedium, Druck und mechanischen Beschädigungen.
    Material: Edelstahl / Hastelloy / PEEK
  • Kabelverschraubung / Steckverbinder
    Bietet einen abgedichteten Eintrittspunkt für das Signalkabel und gewährleistet Umweltschutz (IP-Schutzart).
    Material: Edelstahl / Messing mit NBR/PUR-Dichtung
  • O-Ring / Dichtungen
    Erzeugt eine druck- und fluiddichte Abdichtung zwischen Gehäuse und Prozessanschluss oder zwischen Gehäusekomponenten.
    Material: FKM (Viton) / EPDM / PTFE

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 15 kV durch Fluidreibung in Kohlenwasserstoffströmungen Permanenter Polarisationsverlust des piezoelektrischen Elements Integrierte Faraday-Käfig-Abschirmung mit 0,5 mm Aluminiumbeschichtung und geerdete leitfähige Epoxidverkapselung
Kavitationsblasenkollaps erzeugt 500 MPa lokale Druckspitzen Mikrogrubenbildung der Membran und Resonanzfrequenzverschiebung von 32 kHz auf 28 kHz Gehärtete Edelstahl-17-4PH-Membran mit 0,1 mm diamantähnlicher Kohlenstoffbeschichtung und Strömungsgleichrichter gegen Kavitation

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-150 °C, 0-100 bar, 0,1-10 m/s Strömungsgeschwindigkeit
Belastungs- und Ausfallgrenzen
Piezoelektrische Kristalldepolarisation bei 180 °C Curie-Temperatur, Membranbruch bei 120 bar Streckgrenze, Signaldämpfung unterhalb von 0,05 m/s Strömungsgeschwindigkeit
Thermische Depolarisation von PZT-5A-Piezoelementen oberhalb der Curie-Temperatur, mechanische Ermüdung der Edelstahl-316L-Membran bei 120 MPa Spannungskonzentration, Grenzschichtablösung verursacht turbulente Strömungserfassungsfehler unterhalb der Reynolds-Zahl 2300
Fertigungskontext
Aufnehmer / Sensorkopf wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 100 bar
Durchflussrate:0,1 bis 10 m/s
Betriebstemperatur:-40 °C bis 150 °C
Montage- und Anwendungskompatibilität
Wasser und wässrige LösungenIndustrieöle und HydraulikflüssigkeitenReine Gase (Luft, Stickstoff, Sauerstoff)
Nicht geeignet: Hochkorrosive Säuren (z.B. konzentrierte Schwefelsäure) oder abrasive Suspensionen mit >20 % Feststoffanteil
Auslegungsdaten
  • Rohr- oder Kanalduchmesser (mm/Zoll)
  • Erforderlicher Durchflussmessbereich (minimale bis maximale Durchflussrate)
  • Fluideigenschaften (Dichte, Viskosität, Leitfähigkeit falls zutreffend)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldrift oder Signalverlust
Ursache: Kontaminationsablagerung auf den Sensorelementen (Staub, Öl, Schmutz) oder interne elektronische Komponentendegradation durch thermische Zyklen/Vibration
Mechanische Beschädigung oder Fehlausrichtung
Ursache: Aufprall durch externe Objekte, unsachgemäße Installation/Ausrichtung oder Montageermüdung durch übermäßige Vibration
Wartungsindikatoren
  • Inkonsistente oder schwankende Messwerte während des Betriebs
  • Sichtbare physische Beschädigung, Korrosion oder lockere Befestigung
Technische Hinweise
  • Implementieren Sie regelmäßige Reinigungspläne mit geeigneten Lösungsmitteln/Druckluft und überprüfen Sie die Kalibrierung gemäß Herstellerintervallen
  • Sorgen Sie für eine korrekte Montage/Befestigung mit vibrationsdämpfender Hardware und erhalten Sie schützende Gehäuse/Abdeckungen

Konformität und Fertigungsnormen

Referenznormen
ISO 10816-1:1995 (Schwingungsmessung und -bewertung)ANSI/ISA-76.00.02 (Oberflächenmontage-Sensoren und Ventilmanifold-Schnittstelle)DIN 19266 (pH-Messung - Referenzpufferlösungen)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,01 mm
  • Oberflächenplanheit: 0,05 mm über die Sensorfläche
Qualitätsprüfung
  • Eindringprüfung mit Farbstoff für Oberflächendefekte
  • Prüfung der elektrischen Durchgängigkeit und des Isolationswiderstands

Hersteller von Aufnehmer / Sensorkopf

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der Betriebsdruckbereich dieses Sensorkopfs?

Der Betriebsdruckbereich beträgt 1,0–1,6 MPa. Beachten Sie, dass, sodass der Sensor möglicherweise nicht korrekt funktioniert.

Was sind die Temperaturgrenzen für diesen Sensorkopf?

Der Betriebstemperaturbereich beträgt -40 bis 85 °C. Außerhalb dieses Bereichs nimmt die Sensorgenauigkeit ab, daher ist es wichtig, innerhalb dieser Grenzen zu bleiben, um zuverlässige Messungen zu gewährleisten.

Was ist der Durchflussmessbereich und die Genauigkeit?

Für flüssige Medien beträgt der Durchflussmessbereich 0,1–10 m/s. Die Genauigkeit beträgt ±0,5 % vom Messwert unter Referenzbedingungen, die Wiederholbarkeit ±0,1 % unter konstanten Bedingungen. Außerhalb des Durchflussbereichs ist die Genauigkeit nicht garantiert.

Welche elektrischen und Anschlussspezifikationen hat es?

Es arbeitet mit einer 24-V-Gleichstromversorgung (24 ±10 %) mit Verpolungsschutz und liefert ein 4–20-mA-Ausgangssignal in Zweileiter-Schleifenspeisung. Der elektrische Anschluss erfolgt über einen 4-poligen M12×1-Stecker gemäß IEC 61076-2-101. Die Schutzart ist IP67 gemäß IEC 60529.
