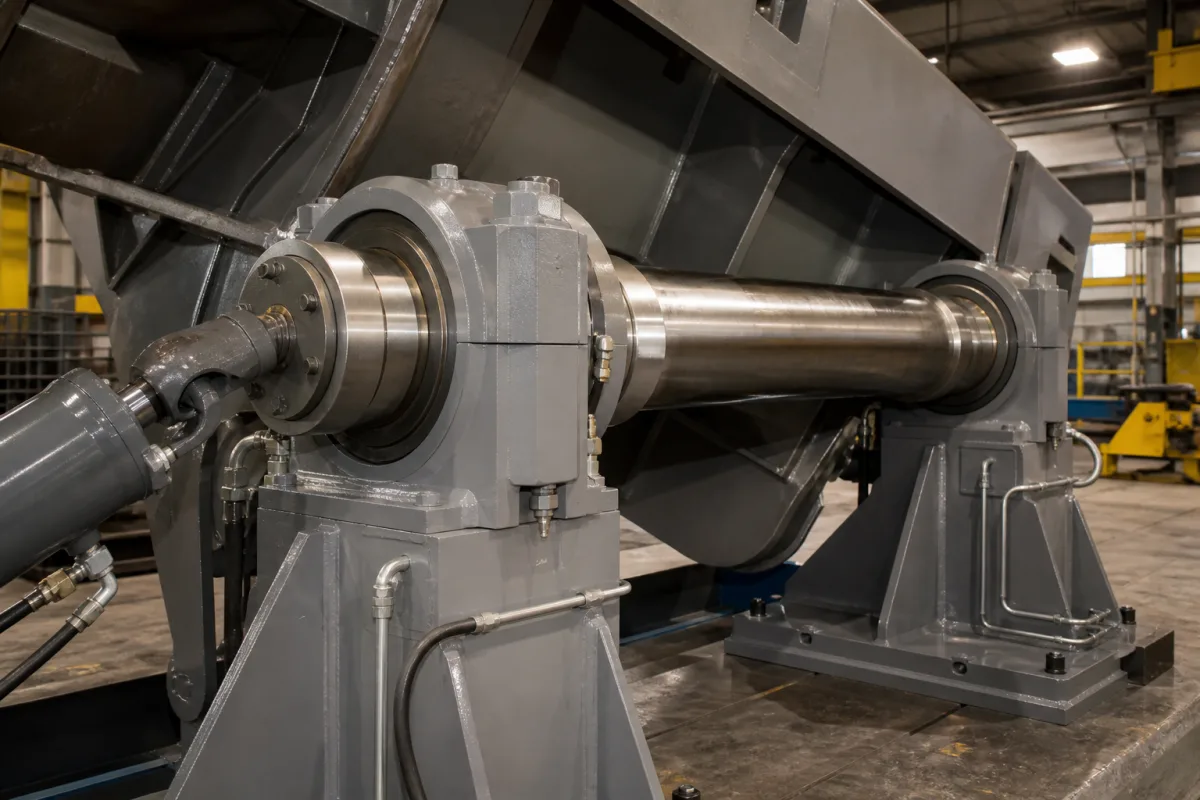

Schwenklagerung (Trunnion)

Die Schwenklagerung (Trunnion) ist eine kritische Komponente in einem hydraulischen Kippmechanismus. Sie dient als zentrale Drehachse und ermöglicht es der befestigten Struktur (z. B. Plattform, Schaufel oder Anbaugerät), unter hydraulischer Steuerung zu kippen oder zu schwenken. Die Baugruppe umfasst typischerweise eine robuste Trunnion-Welle, Montageflansche und Lagerflächen, die so ausgelegt sind, dass sie erhebliche radiale und axiale Lasten aufnehmen und gleichzeitig eine reibungslose, kontrollierte Drehung gewährleisten. In typischen Konfigurationen ist die Trunnion-Welle am stationären Rahmen des Mechanismus befestigt, während die kippende Struktur am rotierenden Teil der Baugruppe angebracht ist. Hydraulikzylinder üben Kraft auf Hebelarme aus, die mit der Struktur verbunden sind, wodurch diese sich um die feste Achse der Trunnion dreht. Lager oder Buchsen in der Baugruppe minimieren die Reibung während dieser Drehbewegung. Die Baugruppe ist für Nennlasten von 50 bis 200 kN am Drehpunkt ausgelegt, mit einem Kippwinkelbereich von 0 bis 60 Grad. Wellendurchmesser liegen typischerweise zwischen 50 und 150 mm, und Lagertypen werden gemäß ISO 492 Präzisionsklassen P20 bis P5 spezifiziert. Der Rundlauf ist auf 0,02 bis 0,05 mm nach ISO 1101 begrenzt. Die Betriebstemperaturen reichen von -20 bis 80 Grad Celsius, wobei die Schmierung typischerweise mit Fett gemäß DIN 51825 (KP2K) erfolgt. Häufige Werkstoffgüten umfassen 42CrMo4 nach DIN EN 10083, mit Oberflächenhärte von 50 bis 55 HRC nach ISO 18265. Das Gewicht variiert je nach Größe und Material zwischen 15 und 60 kg. Diese Werte sind Referenzbereiche für Verzeichniszwecke; tatsächliche Spezifikationen müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist für Anwendungen unerlässlich, die präzises und zuverlässiges Kippen unter schweren Lasten erfordern, wie z. B. in Baumaschinen, Materialtransport und Industriemaschinen.

Die Trunnion-Welle ist am stationären Rahmen des Mechanismus befestigt. Die kippende Struktur ist am rotierenden Teil der Baugruppe angebracht. Hydraulikzylinder üben Kraft auf Hebelarme aus, die mit der Struktur verbunden sind, wodurch diese sich um die feste Achse der Trunnion dreht. Lager oder Buchsen in der Baugruppe minimieren die Reibung während dieser Drehbewegung. Das Design stellt sicher, dass radiale und axiale Lasten effektiv auf den Rahmen übertragen werden, während das Lagersystem eine reibungslose Drehung innerhalb des spezifizierten Kippwinkelbereichs ermöglicht. Richtige Schmierung und Abdichtung sind entscheidend, um die Leistung zu erhalten und Kontamination zu verhindern.
