Auf Basis strukturierter CNFX-Herstellerprofile wird Näherungssensor im Bereich Maschinen- und Anlagenbau anhand von Schaltabstand bis Betriebsspannung eingeordnet.
Ein typisches Näherungssensor wird durch die Baugruppe aus Präzisionsbaugruppe und verstärkte Struktur beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

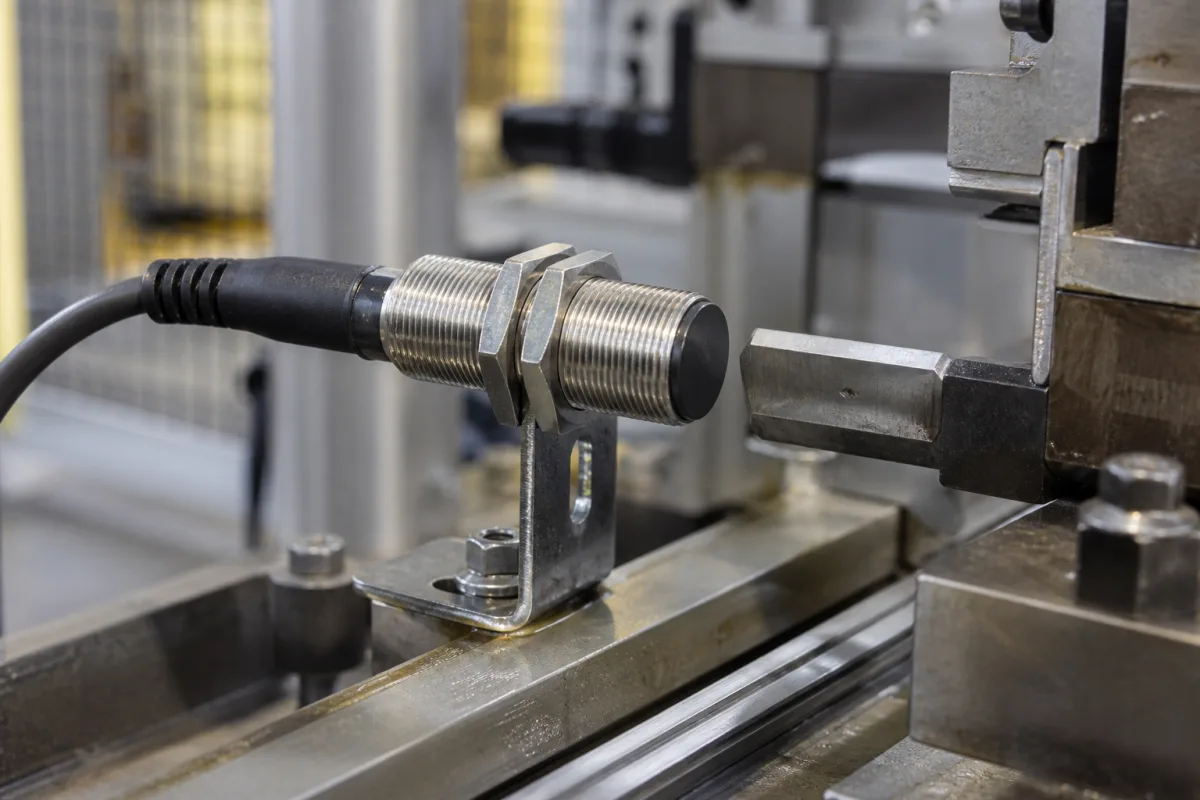

Induktiver Näherungssensor zur Metalldetektion, M18-Gehäuse, Schaltabstand 2–8 mm, 10–30 V DC, IP67.
Der Sensor nutzt das induktive Messprinzip. Ein Oszillator erzeugt ein hochfrequentes elektromagnetisches Feld an der aktiven Fläche. Wenn sich ein metallisches Ziel nähert, werden im Ziel Wirbelströme induziert, die Energie absorbieren und die Schwingungsamplitude reduzieren. Die Auslöseschaltung des Sensors erkennt diese Dämpfung und ändert den Ausgangszustand. Der Schaltabstand hängt von Größe, Material und Form des Ziels ab. Der Sensor ist für die berührungslose Erkennung metallischer Objekte ausgelegt und liefert ein digitales Ausgangssignal. Nichtmetallische Materialien wie Kunststoff oder Holz beeinflussen ihn nicht. Der Ausgang ist typischerweise ein Schließer oder Öffner als Transistorschalter, je nach Modell. Bei der Montage ist ein ausreichender Abstand zu anderen Metallteilen einzuhalten, um Fehlauslösungen zu vermeiden. Das Funktionsprinzip basiert auf elektromagnetischer Induktion und ist unter normalen Bedingungen zuverlässig und wartungsfrei.
| Parameter | Typischer Bereich | Hinweise & Auswahlkriterien |
|---|---|---|
| Schaltabstand | 2–8 mm | Nominal sensing distance for standard targetIEC 60947-5-2 |
| Betriebsspannung | 10–30 V DC | Reverse polarity protectedIEC 60947-5-2 |
| Ausgangsstrom | ≤200 mA | Max continuous load |
| Spannungsabfall | ≤1.5 V | At rated output current |
| Schaltfrequenz | ≤500 Hz | For DC models |
| Wiederholgenauigkeit | ≤5 % | Of sensing distance |
| Betriebstemperatur | -25–70 °C | Extended range availableIEC 60068-2-1/2 |
| Schutzart | IP67 | Dust-tight and immersion up to 1 mIEC 60529 |
| Gehäusematerial | PBT | Flame retardant V0UL 94 |
| Anschlussart | M12 | 4-pin connectorIEC 60947-5-2 |
| Gewicht | ≤50 g | For M18 housing |
Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.
Ursache → Fehlermodus → Engineering-Maßnahme
Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.
Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.
| Betriebsdruck: | 0 bis 10 bar |
| Durchflussrate: | Nicht zutreffend |
| Betriebstemperatur: | -25°C bis +85°C |
2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.
Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.
Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
Der Nennschaltabstand beträgt 2–8 mm für ein Standardziel gemäß IEC 60947-5-2. Der tatsächliche Schaltabstand hängt von Zielmaterial, -größe und -form ab. Bestätigen Sie den effektiven Schaltabstand für Ihre spezifische Anwendung immer mit dem Hersteller.
Nein, dies ist ein induktiver Näherungssensor und er erkennt nur leitfähige (metallische) Ziele. Nichtmetallische Materialien wie Kunststoff, Holz oder Keramik werden nicht erkannt.
Die Schutzart ist IP67 gemäß IEC 60529, was Staubdichtheit und Schutz gegen zeitweiliges Untertauchen bis 1 Meter Wassertiefe bedeutet. Dies macht ihn für raue Industrieumgebungen geeignet.
Dieser Sensor ist nicht als Sicherheitsbauteil zertifiziert, sofern nicht ausdrücklich vom Hersteller angegeben. Für sicherheitsrelevante Funktionen verwenden Sie Sensoren, die relevante Sicherheitsnormen erfüllen und entsprechende Zertifizierungen besitzen.
