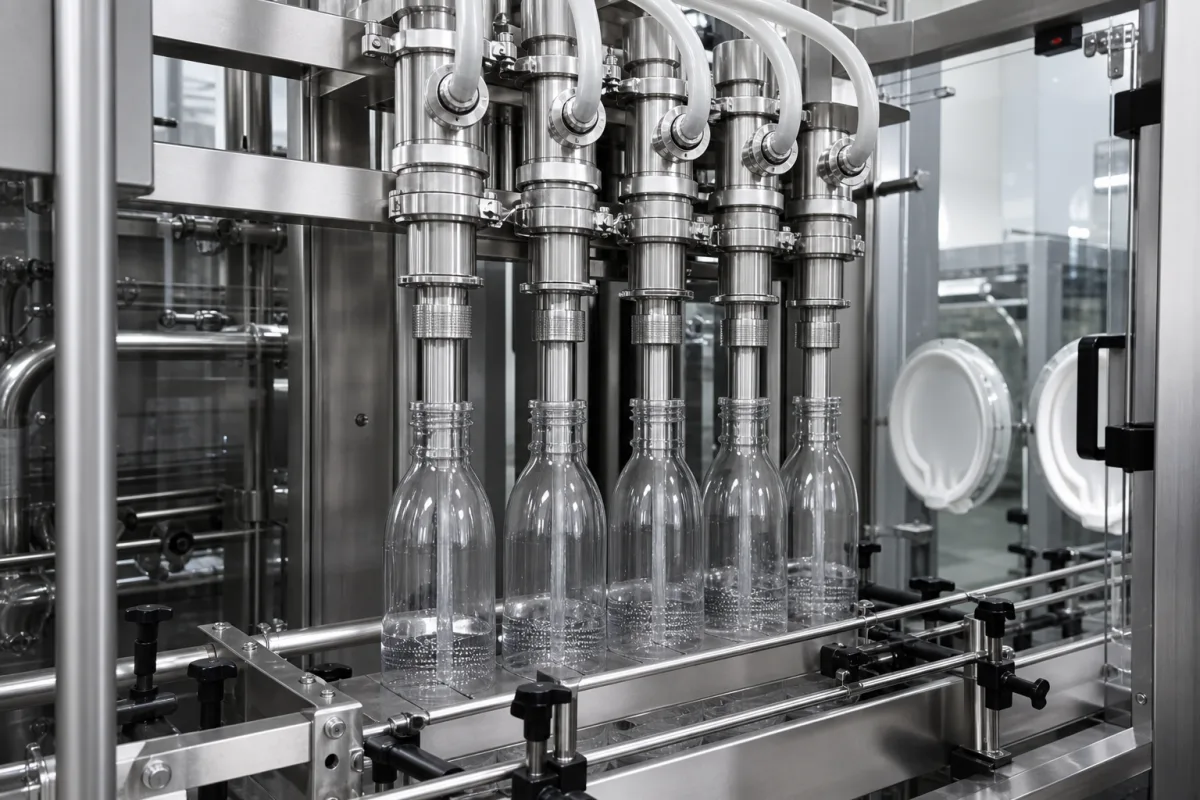

Aseptischer Füllventilblock

Der aseptische Füllventilblock ist eine kritische Komponente in einem aseptischen Kaltabfüllsystem für Getränke. Es handelt sich um eine kompakte, integrierte Baugruppe, die mehrere Ventile (wie Absperr-, Umleit- und Regelventile), Sensoren und Anschlussports beherbergt. Seine Hauptaufgabe besteht darin, den Fluss des sterilen Getränkeprodukts vom Vorratstank zu den einzelnen Fülldüsen oder Karussellköpfen präzise zu steuern und dabei eine vollständig abgedichtete und aseptische Umgebung während des gesamten Abfüllprozesses aufrechtzuerhalten, um mikrobielle Kontamination zu verhindern. Der Ventilblock besteht typischerweise aus austenitischem Edelstahl (z. B. 316L) für produktberührte Teile, mit lebensmittelechten Elastomeren (EPDM, Silikon) und PTFE für Dichtungen und Membranen. Er ist für hygienischen Betrieb ausgelegt, mit Oberflächenrauheit ≤0,4 µm (Ra), um Reinigung und Sterilisation zu erleichtern. Der Block arbeitet in einem Temperaturbereich von 4–121°C, was Kaltabfüllung und Dampfsterilisation (SIP) ermöglicht. Der Betriebsdruck beträgt 1,0–1,6 MPa, mit einer Leckrate ≤0,01 ml/min bei 1,1-fachem Nenndruck (Klasse A). Die Durchflussraten liegen zwischen 10–50 m³/h pro Block, abhängig von der Portgröße (DN25–DN50, ISO 1127). Die Steuerung erfolgt über 24-V-Gleichstrom-Magnetventile (IEC 61131-2), und das elektrische Gehäuse ist gemäß IEC 60529 mit IP65–IP67 für Abwaschumgebungen ausgelegt. Das Gewicht variiert je nach Konfiguration zwischen 15–30 kg. Diese Komponente ist ein Teilprodukt, keine vollständige Abfüllmaschine, und muss mit einer SPS und anderen Systemkomponenten integriert werden. Für die Beschaffung verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Der Ventilblock empfängt elektronische Signale von der speicherprogrammierbaren Steuerung (SPS) des Systems. Diese Signale betätigen pneumatische oder elektrische Ventile im Block, um zu öffnen, zu schließen oder zu modulieren und das sterile Flüssigprodukt entlang vorgegebener Wege zu leiten. Er arbeitet in synchronisierten Zyklen mit dem Indexiermechanismus der Abfüllanlage: Ventile öffnen sich, um während der Füllphase Produkt in Behälter fließen zu lassen, und schließen sich während der Behälterbewegung und Versiegelungsphasen. Integrierte Druck- und Durchflusssensoren liefern Rückmeldung für präzise volumetrische Steuerung. Der Block hält eine aseptische Barriere durch hygienische Tri-Clamp-Verbindungen und hygienische Dichtungen aufrecht, um mikrobielle Eindringung während des Betriebs zu verhindern.
