Technische Definition und Kernbaugruppe

Ein typisches Druckluft-Impuls-Reinigungssystem wird durch die Baugruppe aus Magnetventil und Blasrohr beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Reinigungsmechanismus, der Druckluftimpulse verwendet, um Staub von Filtermedien in Entstaubungsanlagen zu lösen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

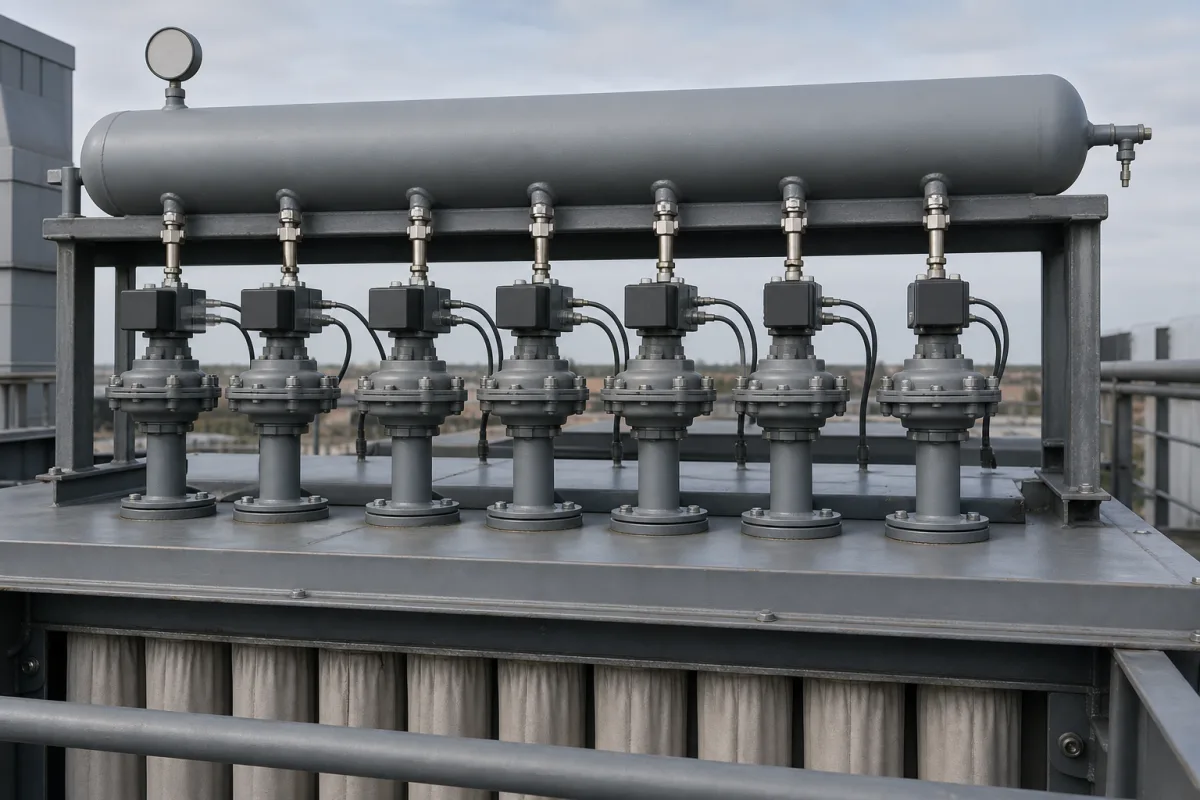

Druckluft-Impuls-Reinigungssystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Druckluft-Impuls-Reinigungssystem

Technische Definition

Das Druckluft-Impuls-Reinigungssystem ist eine Komponente in industriellen Entstaubungsanlagen. Seine Hauptfunktion besteht darin, Filterbeutel oder -patronen regelmäßig zu reinigen, indem kurze, Hochdruck-Druckluftimpulse freigesetzt werden. Dieser Prozess verhindert Staubablagerungen auf den Filteroberflächen, wodurch ein optimaler Luftstrom und eine optimale Filtereffizienz aufrechterhalten werden und ein kontinuierlicher Betrieb der Entstaubungsanlage gewährleistet wird.

Das System funktioniert, indem Druckluft in einem Behälter gespeichert und über Magnetventile in gesteuerten Impulsen freigesetzt wird. Diese Impulse gelangen über Blasrohre und Düsen und erzeugen einen Rückwärtsluftstrom, der das Filtermedium biegt und angesammelten Staub in die darunter liegenden Sammeltrichter löst.

Wichtige Parameter für dieses System umfassen Betriebsdruck (1,0–1,6 MPa), Impulsdauer (0,05–0,3 s), Impulsfrequenz (0,1–10 Hz), Anzahl der Magnetventile (4–48), Ventilansprechzeit (≤0,05 s), Betriebstemperatur (-20–80 °C), Versorgungsspannung (24 ±10 % V DC, gemäß IEC 60038), Leistungsaufnahme (5–50 W pro Ventil), Luftverbrauch (0,5–5 m³/min pro Impuls), Filtermedienkompatibilität (≤260 °C), IP-Schutzart (IP54–IP65, gemäß IEC 60529) und Gewicht (50–500 kg). Typische Materialien umfassen Kohlenstoffstahl, Edelstahl, Magnetventile und Gummi-Membranen.

Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die aufgeführten Normen dienen als Beschaffungs- und Verifizierungsreferenz und implizieren keine Zertifizierung oder Konformität. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Druckluft wird in einem Behälter gespeichert und über Magnetventile in gesteuerten Impulsen freigesetzt. Diese Impulse gelangen über Blasrohre und Düsen und erzeugen einen Rückwärtsluftstrom, der das Filtermedium biegt und angesammelten Staub in die darunter liegenden Sammeltrichter löst.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Solenoid valves, Rubber diaphragms

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Impulsdauer	0.05–0.3 s	Shorter pulses for fine dust, longer for coarse
Impulsfrequenz	0.1–10 Hz	Higher for heavy dust load
Anzahl Magnetventile	4–48 pcs	Depends on filter size and rows
Ansprechzeit Ventil	≤0.05 s	Fast response ensures effective cleaning
Betriebstemperatur	-20–80 °C	For standard rubber seals; high-temp options available
Versorgungsspannung	24 ±10% V DC	Other voltages on requestIEC 60038
Leistungsaufnahme	5–50 W	Per solenoid valve, depends on coil
Luftverbrauch	0.5–5 m³/min	Per pulse, at operating pressure
Filtermedienkompatibilität	≤260 °C	Max temperature for filter media; system can be adapted
Schutzart	IP54–IP65	Higher for outdoor or washdownIEC 60529
Gewicht	50–500 kg	Depends on number of valves and manifold size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Magnetventil
Steuert die Druckluftfreigabe für Reinigungsimpulse
Material: Messing/rostfreier Stahl
Blasrohr
Verteilt Druckluftimpulse an mehrere Düsen
Material: Kohlenstoffstahl
Düse
Leitet Druckluftimpulse auf das Filtermedium
Material: Edelstahl
Membranventil
Regelt Luftstrom und Druck im Pulsationssystem
Material: Gummi mit Metallgehäuse
Luftbehälter
Hält die Druckluftladung, aus der jeder Reinigungsimpuls gezogen wird.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,4 bis 0,8 MPa (4 bis 8 bar)
Durchflussrate:	Abhängig von Filterfläche und Staubbeladung
Betriebstemperatur:	-20°C bis +80°C

Montage- und Anwendungskompatibilität

Polyesternadelfilz-FiltermedienPTFE-Membran-FiltermedienKeramikfilterelemente

Nicht geeignet: Umgebungen mit hoher Feuchtigkeit oder nassen Partikeln

Auslegungsdaten

Filtermedienoberfläche (m²)
Staubbeladungsrate (kg/h)
Erforderliche Reinigungshäufigkeit (Impulse/Stunde)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

4,0-8,0 bar (58-116 psi) bei 20°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Magnetventilspulendurchbrennen bei 12,0 bar (174 psi) Differenzdruck oder Membranriss bei 10,5 bar (152 psi) Gegendruck

Membranmaterial (typischerweise Nitrilkautschuk oder PTFE) überschreitet bei 10,5 bar die Elastizitätsgrenze, was plastische Verformung und Rissbildung verursacht; Isolationsdurchschlag der Magnetspule tritt bei 12,0 bar auf, da die elektromagnetische Kraft die Zugfestigkeit der Spulenwicklung von 400 MPa überschreitet.

Fertigungskontext

Druckluft-Impuls-Reinigungssystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Magnetventilausfall

Ursache: Verunreinigungsansammlung (Staub, Feuchtigkeit), die zum Kleben des Ventils oder zum Durchbrennen der Spule führt, oft aufgrund unzureichender Filtration der Druckluftversorgung oder rauer Umgebungsbedingungen.

Membranriss in Impulsventilen

Ursache: Ermüdung durch übermäßige Zyklusfrequenz, Überdruckereignisse oder chemischen Abbau durch inkompatible Druckluftqualität (Öl, Feuchtigkeit).

Wartungsindikatoren

Akustisch: Unregelmäßige oder schwache 'Knall'-Geräusche während Reinigungszyklen, die auf unzureichenden Druck oder Ventilfehlfunktion hinweisen.
Visuell: Anhaltender Staubaustritt aus Filtertaschen nach Reinigungsimpulsen, der auf ineffektive Reinigung oder Taschenschaden hindeutet.

Technische Hinweise

Implementieren Sie ein Druckluftqualitätsmanagementprogramm mit geeigneter Filtration (Koaleszenz, Trockenmittel) und regelmäßiger Entwässerung, um Ventil- und Membrandegradation zu verhindern.
Optimieren Sie Impulszeit und -dauer mittels Druckaufnehmer und SPS-Steuerungen, um unnötige Zyklen zu minimieren und gleichzeitig einen angemessenen Filterdifferenzdruck aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ISO 8573-1:2010 (Druckluftreinheitsklassen und Verunreinigungen)ANSI/ASME B31.3:2022 (Prozessleitungsauslegung und -konstruktion)DIN EN 13445-3:2021 (Unbefeuerte Druckbehälter - Auslegung)

Fertigungsgenauigkeit

Filtertaschennahtausrichtung: +/- 1,5mm
Düsenöffnungsdurchmesser: +/- 0,05mm

Qualitätsprüfung

Pneumatischer Druckabfalltest (Leckageerkennung)
Partikelemissionstest (Überprüfung der Luftqualität nach der Reinigung)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Feuchtigkeitseintritt in der Druckluftleitung erreicht Taupunkt von -40°C bei 7 bar → Eisbildung in der Magnetventilöffnung, die zu vollständiger Luftstromblockade führt → Installieren Sie einen Trockenmitteltrockner, der einen Drucktaupunkt von -40°C aufrechterhält, mit automatischem Regenerationszyklus alle 4 Stunden.

Dauererregung des Magnetventils überschreitet 25% Einschaltdauer bei 24VDC → Spulentemperaturanstieg auf 155°C, der zum Isolationsdurchschlag der Klasse F führt → Implementieren Sie einen Pulsweitenmodulationsregler, der die Erregung auf 100ms Impulse mit mindestens 3 Sekunden Ausschaltzeit begrenzt.
