Technische Definition

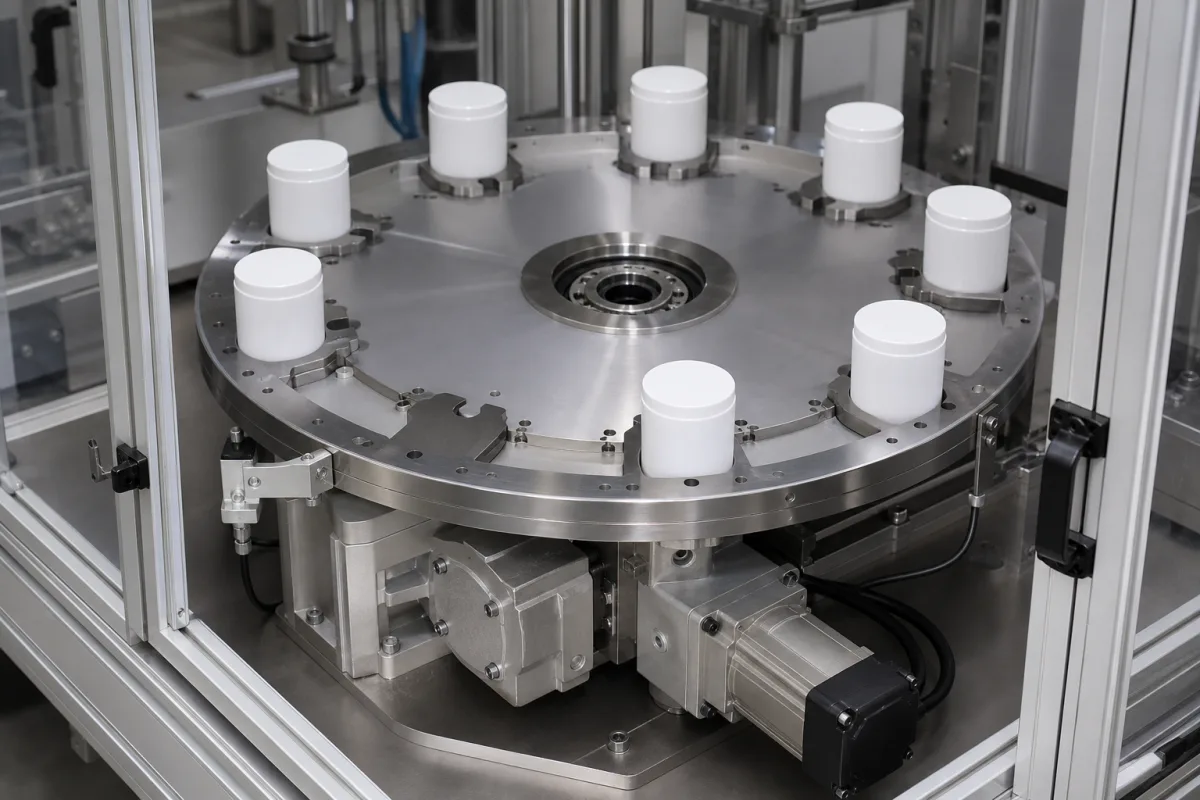

Der Drehschalttisch ist eine kritische Komponente des Behälterpositionierungssystems und verantwortlich für das präzise Drehen und Positionieren von Behältern in bestimmte Winkelpositionen für nachfolgende Verarbeitungs-, Inspektions- oder Montagevorgänge. Er gewährleistet präzise, wiederholbare Indexierung, um automatisierte Arbeitsabläufe zu erleichtern. Der Tisch ist für die Integration in automatisierte Maschinen konzipiert und bietet eine robuste Lösung für Anwendungen, die eine hochpräzise Winkelpositionierung erfordern. Er wird typischerweise in Branchen wie Verpackung, Montage und Inspektion eingesetzt, wo Behälter oder Werkstücke in exakten Winkeln für nachgelagerte Operationen präsentiert werden müssen. Die Konstruktion des Tisches umfasst ein Gehäuse aus Gusseisen (HT250) oder optional Edelstahl, mit internen Komponenten wie Präzisionslagern und einem Indexiermechanismus. Der Indexiermechanismus kann ein Malteserkreuz, ein Nockenindexierer oder ein Präzisionslager mit Verriegelung sein, abhängig vom spezifischen Modell und den Anwendungsanforderungen. Der Tisch wird von einem Servomotor oder Schrittmotor angetrieben, der mit einem Präzisionsgetriebe oder einem Direktantrieb gekoppelt ist, und von einer Steuerung gesteuert, die Signale sendet, um vorgegebene Winkelpositionen zu erreichen. Die Positionsrückmeldung erfolgt über einen Encoder oder Resolver, um Genauigkeit zu gewährleisten. Der Tisch bietet eine Reihe technischer Spezifikationen, einschließlich Indexiergenauigkeit von ±0,02° (kumulativer Fehler über volle Umdrehung, gemäß ISO 230-7), Wiederholbarkeit von ±0,005° (unidirektional, gemäß ISO 230-7) und einer Anzahl von Indexierpositionen, die von 4 bis 24 anpassbar ist. Die Indexierzeit pro Schritt beträgt 0,5–2,0 Sekunden, abhängig von Last und Nockenprofil. Das maximale Drehmoment am Ausgangsflansch beträgt 50–500 N·m, mit maximaler Axiallast von 100–1000 kg und maximaler Radiallast von 50–500 kg (statische Lastkapazitäten). Die Eingangsdrehzahl für Dauerbetrieb beträgt 10–60 U/min. Der Betriebstemperaturbereich liegt bei -10 bis 60 °C (nicht kondensierend), und die Schutzart ist IP54–IP65 (gemäß IEC 60529) für Abwaschumgebungen. Das Gewicht des Tisches liegt je nach Größe und Konfiguration zwischen 15 und 80 kg. Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl und Präzisionslager. Diese Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem gesetzlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Der Drehschalttisch funktioniert, indem er Steuersignale von einer Steuerung empfängt, die einen Servo- oder Schrittmotor anweist, die Plattform des Tisches in vorgegebene Winkelpositionen zu drehen. Der Motor ist mit einem Präzisionsgetriebe oder einem Direktantrieb gekoppelt, und ein Encoder oder Resolver liefert Positionsrückmeldung, um Genauigkeit zu gewährleisten. Ein Indexiermechanismus, wie ein Malteserkreuz, ein Nockenindexierer oder ein Präzisionslager mit Verriegelung, verriegelt den Tisch an jeder vorgegebenen Position, um Bewegungen während nachfolgender Operationen zu verhindern. Die Steuerung koordiniert die Motorrotation und den Verriegelungsmechanismus, um präzise, wiederholbare Indexierung zu erreichen.
