Technische Definition

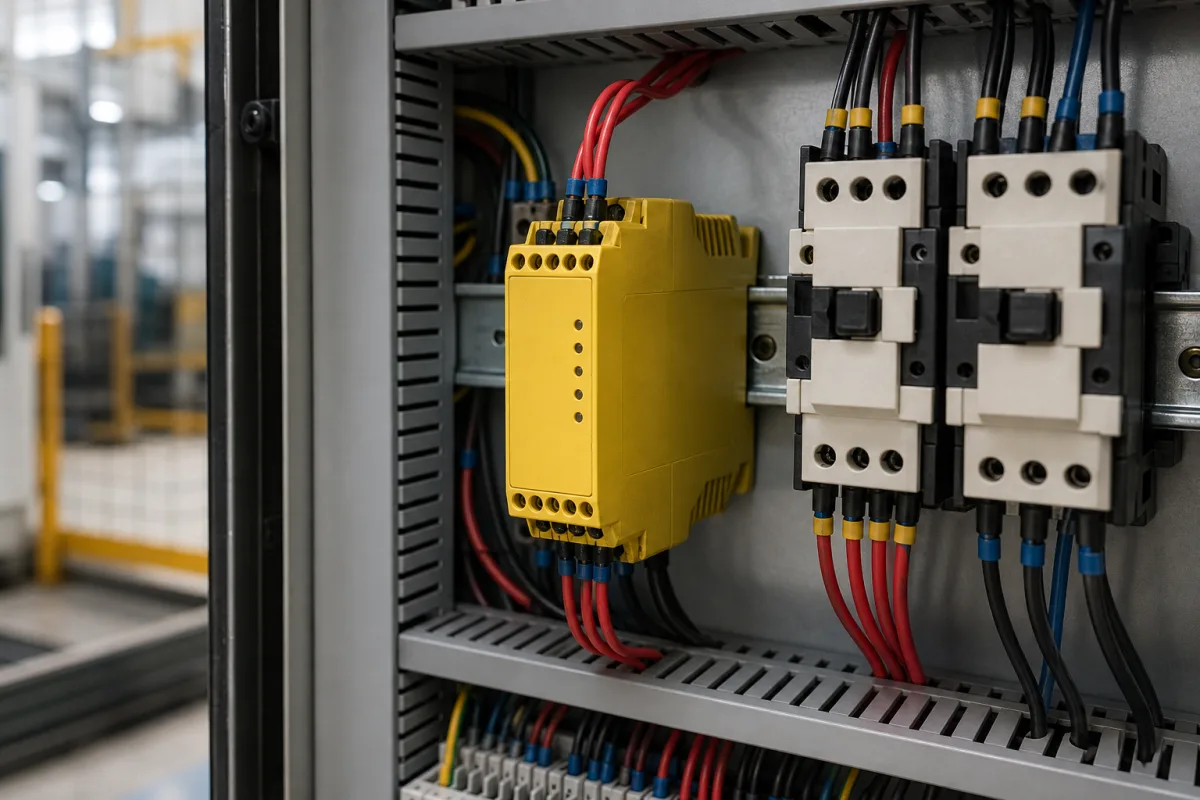

Das Sicherheitsrelaismodul ist eine kritische Komponente in der Maschinen- und Anlagenfertigung. Es wird in einem zentralen Schaltschrank installiert und verbindet Not-Aus-Taster, Lichtvorhänge, Sicherheitstüren und andere Sicherheitseinrichtungen. Das Modul überwacht kontinuierlich den Status dieser Einrichtungen, typischerweise über Öffnerkontakte. Es verwendet redundante, selbstprüfende Schaltungen und Querüberwachung, um Fehler in der eigenen Verdrahtung oder internen Komponenten zu erkennen. Wenn alle überwachten Sicherheitskreise geschlossen sind (sicherer Zustand), erregt es seine internen Sicherheitsrelais und ermöglicht die Stromversorgung des Hauptschützes oder Antriebs der Maschine. Wenn ein Sicherheitskreis öffnet (unsicherer Zustand) oder ein Fehler erkannt wird, deenergisiert es diese Relais innerhalb von Millisekunden, unterbricht die Stromversorgung und leitet einen sicheren Stopp ein. Nach einem Sicherheitsereignis ist oft ein manueller Reset erforderlich. Das Modul ist für die Sicherheitsintegritätsstufe SIL 3 ausgelegt und für Sicherheitsanwendungen bis PL e geeignet. Es arbeitet mit einer Nennspannung von 24 V DC (Bereich 0,85–1,1-fache Nennspannung) und hat eine Kontaktbelastbarkeit von 6 A bei 250 V AC ohmscher Last. Es bietet 3 Schließer (NO) Sicherheitskontakte und 1 Öffner (NC) Rückmeldekontakt. Die Ansprechzeit beträgt ≤30 ms, der Betriebstemperaturbereich -25 bis 55 °C. Die Schutzart ist IP20, die Leistungsaufnahme ≤3 W, die mechanische Lebensdauer 10^7 Schaltspiele und die elektrische Lebensdauer 10^5 Schaltspiele. Es akzeptiert Leiterquerschnitte von 0,2–2,5 mm² und ist für die Hutschienenmontage ausgelegt mit Abmessungen von 22,5×99×114,5 mm und einem Gewicht von ≤200 g. Das Gehäuse besteht aus technischem Kunststoff, die Kontakte aus Kupferlegierung, die interne Leiterplatte (PCB) wird verwendet, und Silikon dient zur Abdichtung. Das Modul erfüllt Normen wie IEC 60947-5-1, IEC 61508, IEC 60068-2-1/2, IEC 60529 und IEC 60947-1. Hinweis: Die aufgeführten Parameter sind Referenzwerte; modellspezifische Daten sind mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Das Modul überwacht kontinuierlich den Status angeschlossener Sicherheitseinrichtungen, wie z. B. Öffnerkontakte von Not-Aus-Tastern und Sicherheitsverriegelungsschaltern. Es verwendet redundante, selbstprüfende Schaltungen und Querüberwachung, um Fehler in der eigenen Verdrahtung oder internen Komponenten zu erkennen. Wenn alle überwachten Sicherheitskreise geschlossen sind (sicherer Zustand), erregt es seine internen Sicherheitsrelais und ermöglicht die Stromversorgung des Hauptschützes oder Antriebs der Maschine. Wenn ein Sicherheitskreis öffnet (unsicherer Zustand) oder ein Fehler erkannt wird, deenergisiert es diese Relais innerhalb von Millisekunden, unterbricht die Stromversorgung und leitet einen sicheren Stopp ein. Nach einem Sicherheitsereignis ist oft ein manueller Reset erforderlich.
