Technische Definition

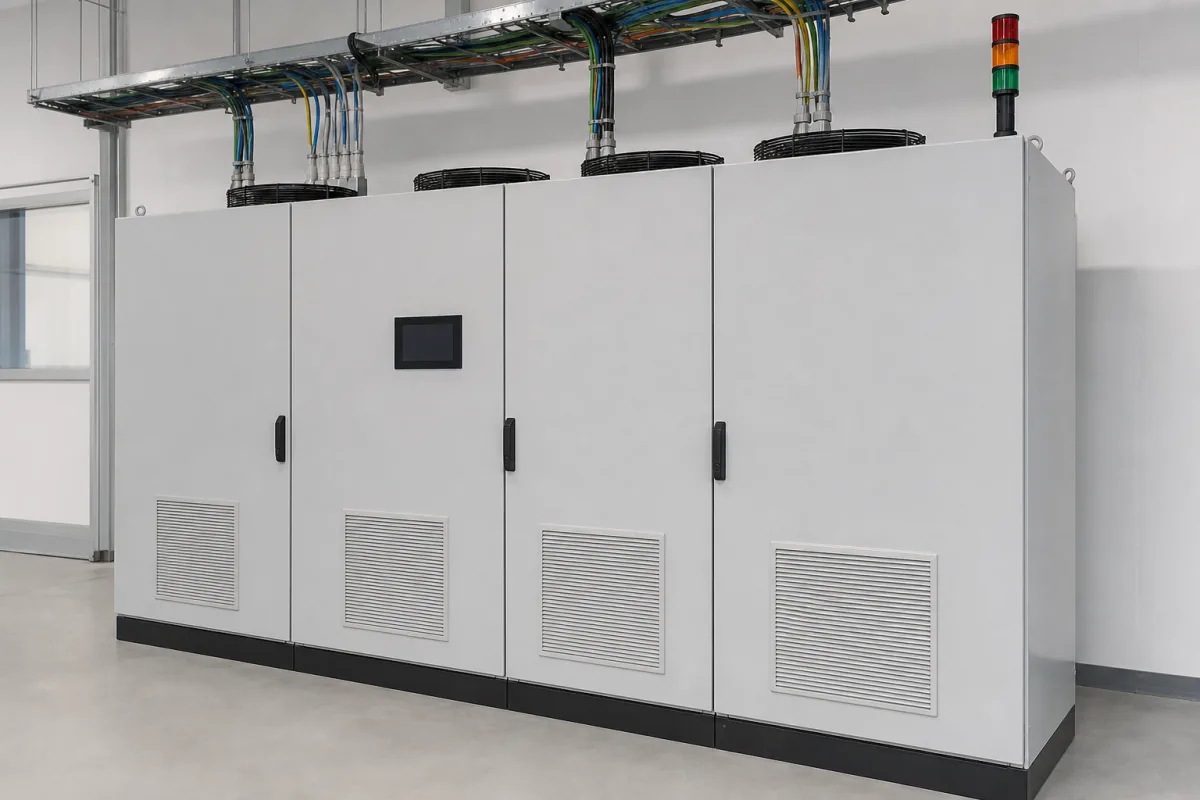

Der Systemsteuerschrank ist ein spezieller Schrank, der als zentrale Steuereinheit innerhalb eines modularen Fahrzeugchassis-Montagesystems fungiert. Er enthält elektrische Komponenten, speicherprogrammierbare Steuerungen (SPS), Bedien- und Beobachtungsgeräte (HMI) sowie Sicherheitssysteme, die den Montageprozess von Fahrzeugchassis-Modulen koordinieren und überwachen. Der Schrank ist für die Integration in industrielle Kraftfahrzeugfertigungsumgebungen ausgelegt und bietet einen zentralen Punkt für Steuerung und Überwachung. Die Konstruktion umfasst typischerweise ein Gehäuse aus verzinktem Stahl, Polycarbonat-Fenster für Sichtbarkeit und Kupferverdrahtung für elektrische Verbindungen. Der Schrank ist in verschiedenen Konfigurationen erhältlich, mit Nennspannungen von 380–480 V AC (Drehstrom, 50/60 Hz) und Steuerspannungen von 24 V DC ±10 % für SPS und Sensoren. Der Nennstrom reicht von 100–400 A, und die Kurzschlussfestigkeit beträgt 50–100 kA für 1 Sekunde. Die Schutzart ist IP54–IP65, was staubdichten und wasserfesten Betrieb gewährleistet. Die Betriebstemperatur reicht von -10 bis 55 °C, mit relativer Luftfeuchtigkeit von 5–95 % (nicht kondensierend). Das Gehäusematerial ist kaltgewalzter Stahl (SPCC) mit Pulverbeschichtung, und die Abmessungen sind individuell anpassbar innerhalb von 600–1200 mm Breite, 1200–2000 mm Höhe und 400–600 mm Tiefe. Das Gewicht ohne Komponenten beträgt 150–500 kg. Der Schrank erfüllt die EMV-Klasse A für industrielle Umgebungen und hat eine Nennisolationsspannung von 690 V für 480-V-Systeme. Alle Parameter sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie IEC 60038, IEC 61131-2, IEC 61439-1, IEC 60529, IEC 60721-3-3, GB/T 11253 und IEC 61000-6-4 sind als Beschaffungs- und Verifizierungsreferenzen aufgeführt, nicht als Nachweis der Zertifizierung. Käufer sollten die Konformität mit dem rechtlichen Hersteller oder Lieferanten klären.
Funktionsprinzip
Der Schrank empfängt Eingangssignale von Sensoren und Bedienern, verarbeitet sie durch speicherprogrammierbare Steuerungen (SPS) und Industriecomputer und gibt Steuersignale an Aktuatoren, Motoren und andere Montagegeräte aus. Dies ermöglicht präzise Chassis-Montagevorgänge gemäß programmierten Abläufen. Die SPS führen Logik- und Sequenzsteuerung aus, während HMI eine Bedienerschnittstelle zur Überwachung und Intervention bieten. Sicherheitssysteme im Schrank stellen sicher, dass Vorgänge bei unsicheren Bedingungen angehalten werden. Das Design erlaubt modulare Erweiterung und Integration in bestehende Montagelinien-Infrastruktur. Eingänge umfassen Sensorsignale (z. B. Näherungsschalter, Endschalter) und Bedienerbefehle. Ausgänge treiben Motoren, pneumatische Aktuatoren und visuelle Anzeigen. Das System arbeitet in Echtzeit und koordiniert mehrere Stationen, um den Produktionsfluss aufrechtzuerhalten. Die Verifizierung der Signalintegrität und ordnungsgemäße Erdung sind für den zuverlässigen Betrieb unerlässlich. Die Umgebung des Schranks muss innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche gehalten werden, um Komponentenausfälle zu vermeiden. Regelmäßige Inspektion von Verkabelung, Lüftern und Backup-Batterien wird empfohlen. Fehlerzustände umfassen Stromversorgungsprobleme, SPS-Fehler und Kommunikationsfehler, die über Diagnose-LEDs und HMI-Alarme diagnostiziert werden können.
