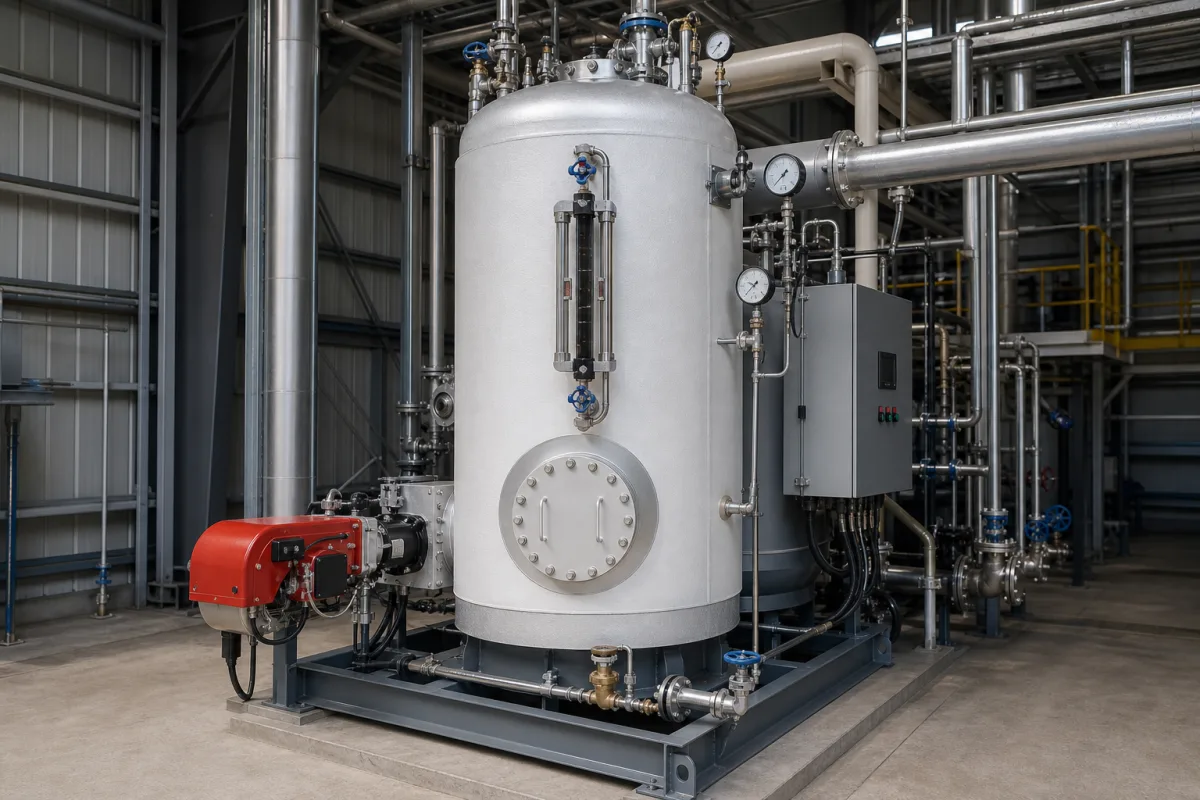

Dampferzeugerbehälter

Der Dampferzeugerbehälter ist eine kritische Druckbehälterkomponente in einem industriellen Dampferzeugungssystem für Prozesswärme. Er dient als primäre Aufnahme- und Wärmeaustauscheinheit, in der Wasser durch Wärmeenergieübertragung von Verbrennungsgasen, elektrischen Heizelementen oder anderen Wärmequellen in Dampf umgewandelt wird. Ausgelegt für hohe Temperaturen und Drücke, gewährleistet er eine effiziente Dampfproduktion für industrielle Heizanwendungen. Der Behälter wird typischerweise aus Kohlenstoffstahl, Edelstahl oder legiertem Stahl gefertigt, wobei die Materialauswahl von den Betriebsbedingungen und Korrosionsanforderungen abhängt. Zu den wichtigsten Designparametern gehören Auslegungsdruck (1,0–1,6 MPa), Auslegungstemperatur (150–200 °C), Dampfkapazität (500–2000 kg/h), Wasservolumen (0,5–2,0 m³), Wanddicke (8–20 mm) und Wärmeübertragungsfläche (10–30 m²). Werkstoffgüten wie Q245R gemäß GB/T 713 werden referenziert, und Design und Fertigung folgen Normen wie GB/T 150. Die Gesamtabmessungen reichen von 2000 bis 4000 mm, mit Gewichten zwischen 1500 und 5000 kg. Stutzen (DN50–DN150) dienen für Dampfaustritt und Speisewassereintritt, und Inspektionsöffnungen (400–600 mm) ermöglichen internen Zugang. Korrosionszuschlag (1,5–3,0 mm) wird zur Wanddicke für die Lebensdauer hinzugefügt. Diese Werte sind Verzeichnis-Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Der Behälter arbeitet unter kontrolliertem Druck und Temperatur, mit Sicherheitssystemen für den sicheren Betrieb. Es ist eine Komponente, kein eigenständiges Produkt, und seine Auswahl erfordert sorgfältige Berücksichtigung von Prozessanforderungen, Materialien und anwendbaren Normen.

Wasser wird in den Behälter eingeführt, wo es über Wärmeaustauschflächen Wärmeenergie von Wärmequellen (Verbrennungsgase, elektrische Elemente oder Wärmeträgerflüssigkeiten) aufnimmt. Dies führt zum Sieden des Wassers und zur Erzeugung von Dampf bei kontrolliertem Druck und Temperatur. Der Dampf wird dann für Prozessheizanwendungen verteilt. Druckregelung und Sicherheitssysteme halten sichere Betriebsbedingungen aufrecht. Das Design des Behälters gewährleistet effiziente Wärmeübertragung und Dampferzeugung, während es den thermischen und mechanischen Belastungen des Betriebs standhält.
