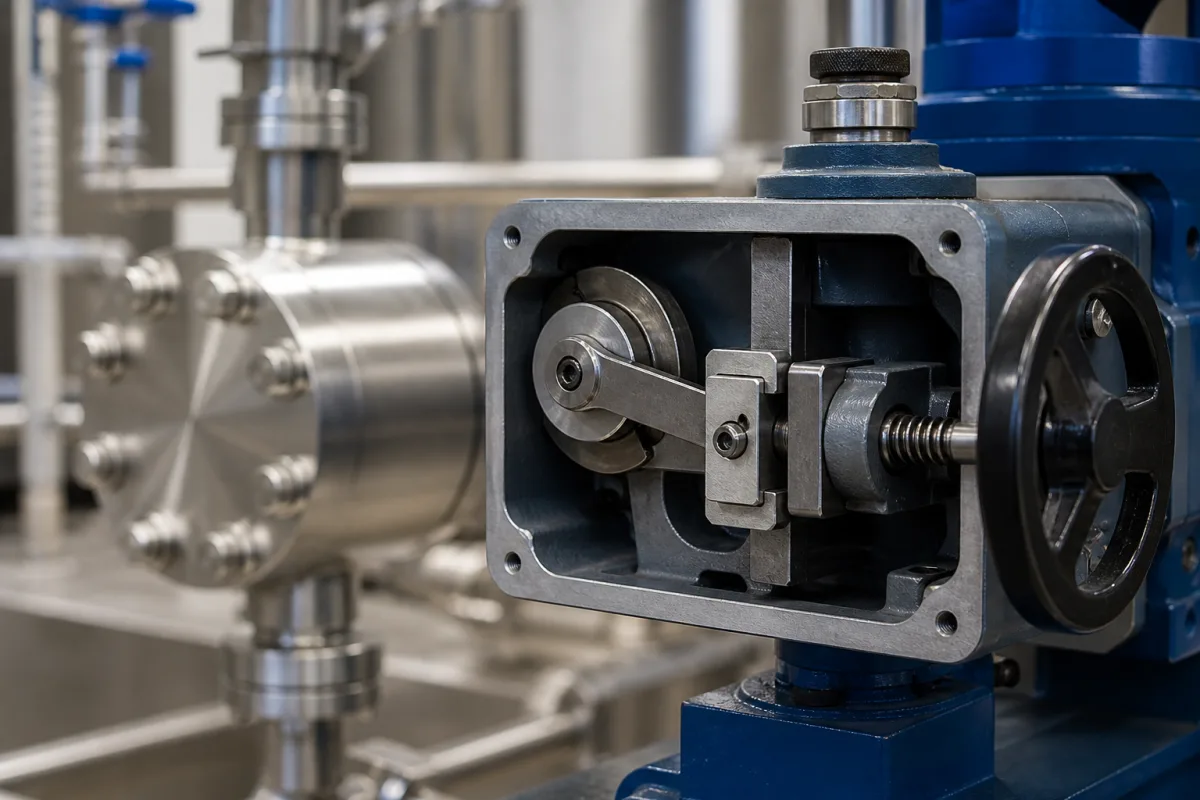

Hubverstellmechanismus

Der Hubverstellmechanismus ist eine kritische Unterbaugruppe in Chemiedosierpumpen, die die Menge der pro Pumpzyklus geförderten Chemikalienflüssigkeit präzise reguliert. Er funktioniert, indem er mechanisch oder elektronisch die Distanz verändert, die der Kolben oder die Membran während seines Vorwärtshubs zurücklegt, und steuert so das Verdrängungsvolumen. Diese Verstellmöglichkeit ermöglicht es dem Bediener, die Dosierrate fein abzustimmen, ohne die Pumpendrehzahl zu ändern, was für Anwendungen, die eine präzise chemische Dosierung in industriellen Prozessen erfordern, unerlässlich ist. Der Mechanismus verwendet typischerweise eine Gewindestellschraube, ein Nockensystem oder einen elektronischen Aktuator, der die effektive Hublänge des Antriebsgestänges der Pumpe verändert. Durch Drehen des Einstellknopfs oder Aktivieren des Aktuators verändert der Mechanismus den Drehpunkt oder die Begrenzungsposition des Antriebsmechanismus, was wiederum ändert, wie weit sich der Kolben oder die Membran während jedes Pumpzyklus bewegen kann. Diese mechanische Einstellung korreliert direkt mit dem pro Hub verdrängten Flüssigkeitsvolumen. Der Mechanismus ist in Konfigurationen aus Edelstahl, Aluminiumlegierung oder technischen Kunststoffen erhältlich, mit Schlüsselparametern wie einem Einstellbereich von 0–100 % der maximalen Hublänge, einer Hublänge von 5–50 mm und einer Einstellauflösung von ±0,5 %. Der Betriebsdruck ist mit 1,0–1,6 MPa angegeben, und die Betriebstemperatur reicht von -20 bis 80 °C. Das Einstelldrehmoment beträgt 5–15 N·m, und das Gewicht variiert je nach Konfiguration zwischen 2,5 und 4,0 kg. Die Schutzart ist IP54–IP65 (gemäß IEC 60529), und die Wiederholbarkeit beträgt ±1,0 %. Die Materialgüte 316L-Edelstahl wird gemäß ASTM A240 referenziert. Diese Werte sind Verzeichnisreferenzen und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.

Der Mechanismus passt die Hublänge an, indem er den effektiven Weg des Kolbens oder der Membran verändert. Dies wird über eine Gewindeschraube, ein Nockensystem oder einen elektronischen Aktuator erreicht, der den Drehpunkt oder den Begrenzungsanschlag des Antriebsgestänges bewegt. Durch Drehen des Einstellknopfs oder Aktivieren des Aktuators wird die mechanische Begrenzung verändert, wodurch sich die pro Zyklus zurückgelegte Distanz ändert. Dies steuert direkt das pro Hub verdrängte Volumen und ermöglicht eine präzise Dosierung ohne Änderung der Pumpendrehzahl.
