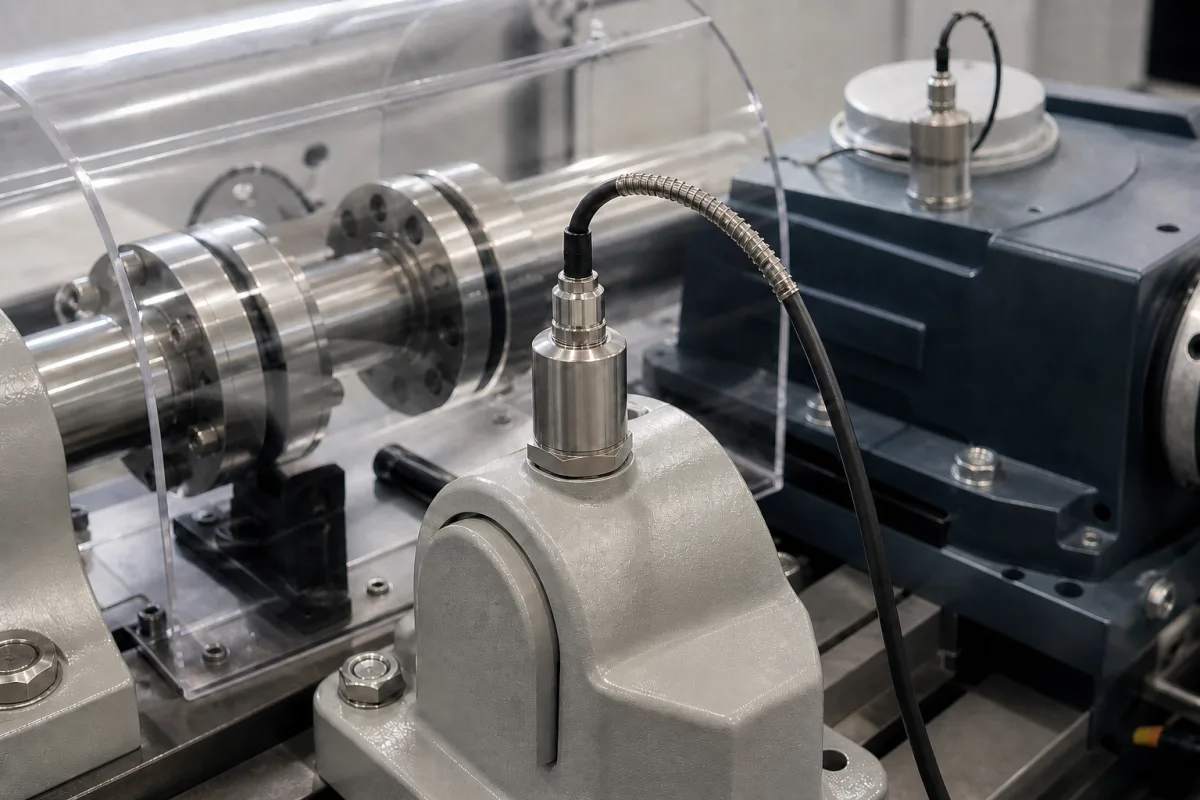

Vibrationssensor-Modul

Das Vibrationssensor-Modul ist eine spezialisierte elektronische Komponente, die für die Integration in das integrierte Testmodul entwickelt wurde. Seine Hauptfunktion besteht darin, Vibrationspegel während Gerätetests und Betrieb zu überwachen und mechanische Vibrationen in elektrische Signale für die Analyse umzuwandeln. Diese Daten sind entscheidend für die Bewertung des Maschinenzustands, die Erkennung von Unwuchten und die Vermeidung von Ausfällen in industriellen Testumgebungen.

Das Modul verwendet piezoelektrische, MEMS- oder elektromagnetische Sensorelemente zur Erkennung von Vibrationen. Wenn das Modul Vibrationen ausgesetzt ist, erzeugt das Sensorelement ein proportionales elektrisches Signal (Spannung oder Strom), das dann von der Onboard-Schaltung für genaue Messung und Analyse aufbereitet wird.

Zu den wichtigsten Spezifikationen gehören ein Messbereich von ±50 g Spitzenbeschleunigung, ein Frequenzbereich von 10–1000 Hz und eine Empfindlichkeit von 100 mV/g ±10 % bei 160 Hz und 10 g. Die Genauigkeit beträgt ±5 % vom Endwert. Das Ausgangssignal ist eine 4–20 mA Zweileiterschleife, und die Versorgungsspannung beträgt 12–36 V DC mit Verpolungsschutz. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, und die Schutzart ist IP67 gemäß IEC 60529. Das Gehäuse besteht aus Edelstahl 316L (ASTM A182), und das Gewicht beträgt 150 g ±5 g ohne Kabel. Das Montagegewinde ist M8 x 1,25 (ISO 965) mit einem empfohlenen Drehmoment von 10 Nm. Die Schockgrenze beträgt 5000 g für einen 1-ms-Halbwellenimpuls.

Diese Werte sind Referenzbereiche für die Produktfamilie; modellspezifische Werte müssen mit dem Hersteller oder Lieferanten verifiziert werden. Das Modul ist für industrielle Test- und Zustandsüberwachungsanwendungen vorgesehen. Bei der Auswahl oder Integration dieses Moduls bestätigen Sie, dass die Spezifikationen Ihre Anwendungsanforderungen erfüllen, und verifizieren Sie die Einhaltung relevanter Normen. Regelmäßige Kalibrierung und Wartung werden empfohlen, um genaue Messwerte zu gewährleisten. Wenn das Ausgangssignal von den erwarteten Werten abweicht oder das Modul nicht reagiert, kann dies auf einen Fehler oder Schaden hinweisen; in solchen Fällen konsultieren Sie den Hersteller für Fehlerbehebung oder Austausch.

Das Vibrationssensor-Modul arbeitet nach dem Prinzip, mechanische Vibrationen in ein elektrisches Signal umzuwandeln. Es verwendet piezoelektrische, MEMS- oder elektromagnetische Sensorelemente. Wenn das Modul Vibrationen ausgesetzt ist, verformt sich das Sensorelement oder bewegt sich, wodurch eine Spannung oder ein Strom erzeugt wird, der proportional zur Beschleunigung der Vibration ist. Dieses Signal wird dann von der Onboard-Schaltung aufbereitet, die Verstärkung, Filterung und Umwandlung in einen standardmäßigen 4–20 mA Ausgang umfassen kann. Das aufbereitete Signal wird an ein Überwachungssystem zur Analyse übertragen, was die Bewertung des Maschinenzustands und die Erkennung von Anomalien ermöglicht.
