Handgelenk-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Handgelenk-Baugruppe im Bereich Maschinen- und Anlagenbau anhand von Nenntragfähigkeit bis Drehbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Handgelenk-Baugruppe wird durch die Baugruppe aus Handgelenkgehäuse und Drehantriebe beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Baugruppe, die am Ende eines Roboterarms Dreh- und/oder Winkelbewegungen ermöglicht und eine präzise Ausrichtung von Endeffektoren gewährleistet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

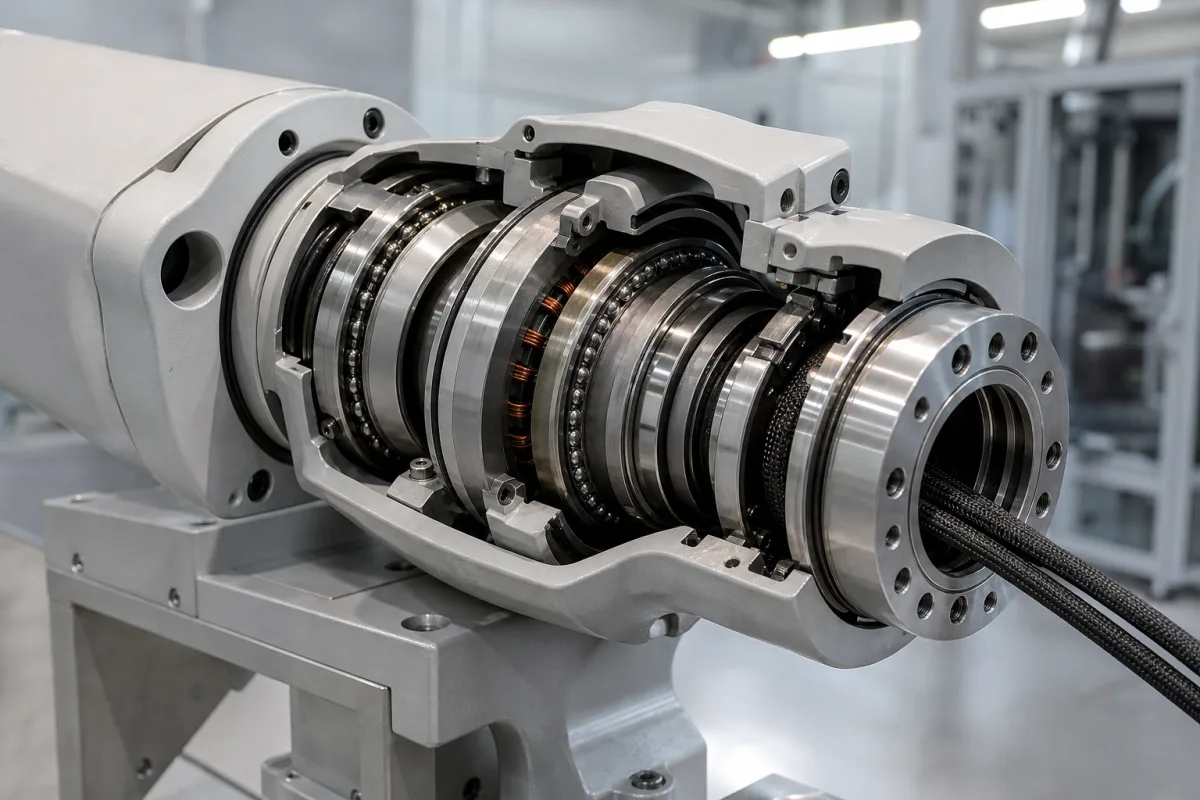

Handgelenk-Baugruppe in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Handgelenk-Baugruppe ist eine kritische Komponente eines Roboterarmsystems, die den Unterarm mit dem Endeffektor verbindet. Sie besteht typischerweise aus mehreren Gelenken und Aktuatoren, die Pitch-, Yaw- und Rollbewegungen ermöglichen und die für komplexe Manipulationsaufgaben in der industriellen Automatisierung, Montage, Schweißen und Materialhandhabung erforderliche Beweglichkeit bieten. Die Baugruppe ist für eine Nennlastkapazität von 5–50 kg bei voller Geschwindigkeit ausgelegt, mit einem Drehbereich von ±180° und einem Biegebereich von ±90°. Die Wiederholgenauigkeit beträgt ±0,05 mm bei Nennlast und -geschwindigkeit gemäß ISO 9283. Die maximale Drehgeschwindigkeit beträgt 180–360 °/s, wobei höhere Geschwindigkeiten die Lastkapazität reduzieren. Der Betriebstemperaturbereich liegt bei -10–60 °C, unter -10 °C können Dichtungen versteifen. Die Schutzart ist IP54–IP65 gemäß IEC 60529, wobei IP65 für Abwaschumgebungen geeignet ist. Die Eingangsspannung beträgt 24 V DC ±10% für Servomotoren und Sensoren. Das Standardmaterial ist Aluminiumlegierung 6061-T6 gemäß ASTM B221, optional Edelstahl. Das Gewicht liegt je nach Größe und Optionen bei 2–15 kg. Die Handgelenk-Baugruppe ist in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Roboteranwendungen gerecht zu werden. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Handgelenk-Baugruppe arbeitet durch eine Kombination mechanischer Gelenke (wie Dreh- oder Kugelgelenke), die von Elektromotoren, Hydraulikaktoren oder Pneumatiksystemen angetrieben werden. Steuersignale von der Robotersteuerung koordinieren präzise die Bewegung jedes Gelenks, um die gewünschte Ausrichtung des Endeffektors im dreidimensionalen Raum zu erreichen. Die Gelenke werden durch Präzisionslager unterstützt, um eine reibungslose und genaue Bewegung zu gewährleisten. Die Leistung der Baugruppe wird durch Last, Geschwindigkeit und Umgebungsbedingungen beeinflusst. Die regelmäßige Wartung umfasst die Überprüfung von Lagern und Dichtungen auf Verschleiß sowie die Sicherstellung einer ordnungsgemäßen Schmierung. Fehlerbilder können Gelenksteifigkeit, Genauigkeitsverlust oder vollständiger Gelenkausfall sein, oft angezeigt durch ungewöhnliche Geräusche oder erhöhtes Spiel. Es ist wichtig, die Richtlinien des Herstellers für Betrieb und Wartung zu befolgen, um eine zuverlässige Leistung zu gewährleisten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nenntragfähigkeit5–50 kgMaximum end-effector weight at full speed
Drehbereich±180 °Continuous rotation available on request
Schwenkbereich±90 °Angular movement for orientation
Wiederholgenauigkeit±0.05 mmAt rated load and speedISO 9283
Maximale Drehgeschwindigkeit180–360 °/sHigher speed reduces load capacity
Betriebstemperatur-10–60 °CBelow -10°C seals may stiffen
SchutzartIP54–IP65IP65 for washdown environmentsIEC 60529
Eingangsspannung24 ±10% V DCFor servo motors and sensors
Werkstoff6061-T6Aluminum alloy; optional stainless steelASTM B221
Gewicht2–15 kgDepends on size and options

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung Stahl Präzisionslager

Komponenten / BOM

Components / BOM
  • Handgelenkgehäuse
    Strukturelles Gehäuse zum Schutz interner Komponenten mit Befestigungspunkten für die Montage
    Material: Aluminiumlegierung
  • Drehantriebe
    Motoren oder Zylinder, die jedem Gelenk Drehkraft bereitstellen
    Material: Stahl/Kupferwicklungen
  • Untersetzungsgetriebe
    Getriebesystem zur Erhöhung des Drehmoments und der Präzision von Drehbewegungen
    Material: Vergüteter Stahl
  • Positionssensoren
    Geber oder Resolver, die Rückmeldung zu Gelenkwinkeln und Positionen liefern
    Material: Elektronische Bauteile/Kunststoffgehäuse
  • Präzisionslager
    Trägt jedes Gelenk, sodass es sich reibungslos dreht und seine Genauigkeit unter Last behält.
  • Dichtungen
    Hält Schmiermittel in den Handgelenksgelenken und hält Verunreinigungen fern.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Schmierstoffverschlechterung aufgrund von 120°C Dauerbetrieb → Erhöhter Reibungskoeffizient von 0,08 auf 0,15, der zu Überhitzung des Harmonischen Antriebs führt → Integration eines PTFE-beschichteten Wellengenerators mit Zwangsluftkühlung, die 80°C Maximum beibehält
Encoder-Fehlausrichtung über 0,02 mm Radiallauf hinaus → Positionsfehlerakkumulation über ±0,01° Toleranz hinaus → Laserausgerichtete Montageschnittstelle mit 0,005 mm Konzentrizitätstoleranz

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-180° Rotation, ±45° Winkelneigung, 0-150 Nm Drehmoment
Belastungs- und Ausfallgrenzen
Überschreitung von 200 Nm Drehmoment bei 180° Rotation oder Betrieb außerhalb von ±50° Winkelneigung
Plastische Verformung des Harmonischen Antriebs-Flexsplines bei 210 MPa Streckgrenze oder Lagerlaufbahnausbröckelung bei 2,5 GPa Kontaktdruck
Fertigungskontext
Handgelenk-Baugruppe wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Handgelenk-Baugruppe Roboterarm-Komponente Industrieautomation Endeffektor-Ausrichtung Pitch Yaw Roll

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Roboterarm
Integrationsdetails ansehen
Roboterarm-Baugruppe
Integrationsdetails ansehen
Roboter-Palettierarm
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 10 bar
Weitere Spezifikationen:Max. Winkelgeschwindigkeit: 180°/s, Max. Drehmoment: 50 Nm, Schutzart: IP67
Betriebstemperatur:-20°C bis 80°C
Montage- und Anwendungskompatibilität
Industrielle Schmierstoffe (Fett/Öl)Trockene DruckluftWasserbasierte Kühlmittel
Nicht geeignet: Abrasive Schlammumgebungen
Auslegungsdaten
  • Nutzlastmasse (kg)
  • Erforderliche Freiheitsgrade (Achsen)
  • Betriebszyklusfrequenz (Zyklen/Stunde)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Lagerermüdung und Fressen
Ursache: Unzureichende Schmierung, Kontaminationseintritt oder übermäßige Belastung, die zu Metall-auf-Metall-Kontakt und Überhitzung führt.
Dichtungsverschlechterung und Leckage
Ursache: Verschleiß durch partikuläre Kontamination, chemischer Angriff durch Prozessflüssigkeiten oder unsachgemäße Installation, die die Dichtungsintegrität beeinträchtigt.
Wartungsindikatoren
  • Ungewöhnliche Schleif- oder Klickgeräusche während der Rotation, die auf Lager verschleiß oder Fehlausrichtung hinweisen.
  • Sichtbare Flüssigkeitsleckage um Dichtungen oder Gelenke, die auf Dichtungsversagen und möglichen Kontaminationseintritt hindeutet.
Technische Hinweise
  • Einen strikten Schmierungplan mit herstellere mpfohlenen Fetten implementieren und durch Ölanalyse auf Kontamination überwachen.
  • Schutzbalge oder -abdeckungen installieren, um kritische Gelenke vor Umgebungskontaminationen zu schützen, und regelmäßige Ausrichtungsprüfungen durchführen.

Konformität und Fertigungsnormen

Referenznormen
ISO 9283:1998 - Manipulierende Industrieroboter - Leistungskriterien und zugehörige PrüfverfahrenANSI/RIA R15.06 - Industrieroboter und Robotersysteme - SicherheitsanforderungenDIN EN ISO 10218-1:2011 - Roboter und Robotikgeräte - Sicherheitsanforderungen für Industrieroboter
Fertigungsgenauigkeit
  • Lagerbohrungsdurchmesser: +/-0,01 mm
  • Parallelität der Montageflächen: 0,05 mm
Qualitätsprüfung
  • Koordinatenmessmaschine (KMM) für dimensionale Verifizierung
  • Härteprüfung kritischer Komponenten (z.B. Rockwell-C-Skala)

Hersteller von Handgelenk-Baugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezielles Fahrzeug oder Anhänger montierte Maschine, die flüssigen Asphalt (Bitumen) gleichmäßig auf Straßenoberflächen während des Straßenbaus und der Instandhaltung sprüht.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die Nennlastkapazität der Handgelenk-Baugruppe?

Die Nennlastkapazität beträgt 5–50 kg bei voller Geschwindigkeit. Höhere Geschwindigkeiten reduzieren jedoch die Lastkapazität, daher hängt die tatsächlich zulässige Last von der Betriebsgeschwindigkeit und der spezifischen Konfiguration ab. Verifizieren Sie immer die genaue Kapazität für Ihre Anwendung mit dem Hersteller.

Was sind die Dreh- und Biegebereiche?

Der Drehbereich beträgt ±180° (kontinuierliche Drehung auf Anfrage), und der Biegebereich beträgt ±90°. Diese Bereiche ermöglichen eine präzise Ausrichtung des Endeffektors im dreidimensionalen Raum.

Was ist die Wiederholgenauigkeit der Handgelenk-Baugruppe?

Die Wiederholgenauigkeit beträgt ±0,05 mm bei Nennlast und -geschwindigkeit, getestet nach ISO 9283. Dies gibt die Fähigkeit der Baugruppe an, konsistent zu einer befohlenen Position zurückzukehren.

Welche Schutzart hat die Handgelenk-Baugruppe?

Die Schutzart ist IP54–IP65 gemäß IEC 60529. IP65 ist für Abwaschumgebungen geeignet. Die Schutzart hängt vom spezifischen Modell und den gewählten Optionen ab.
