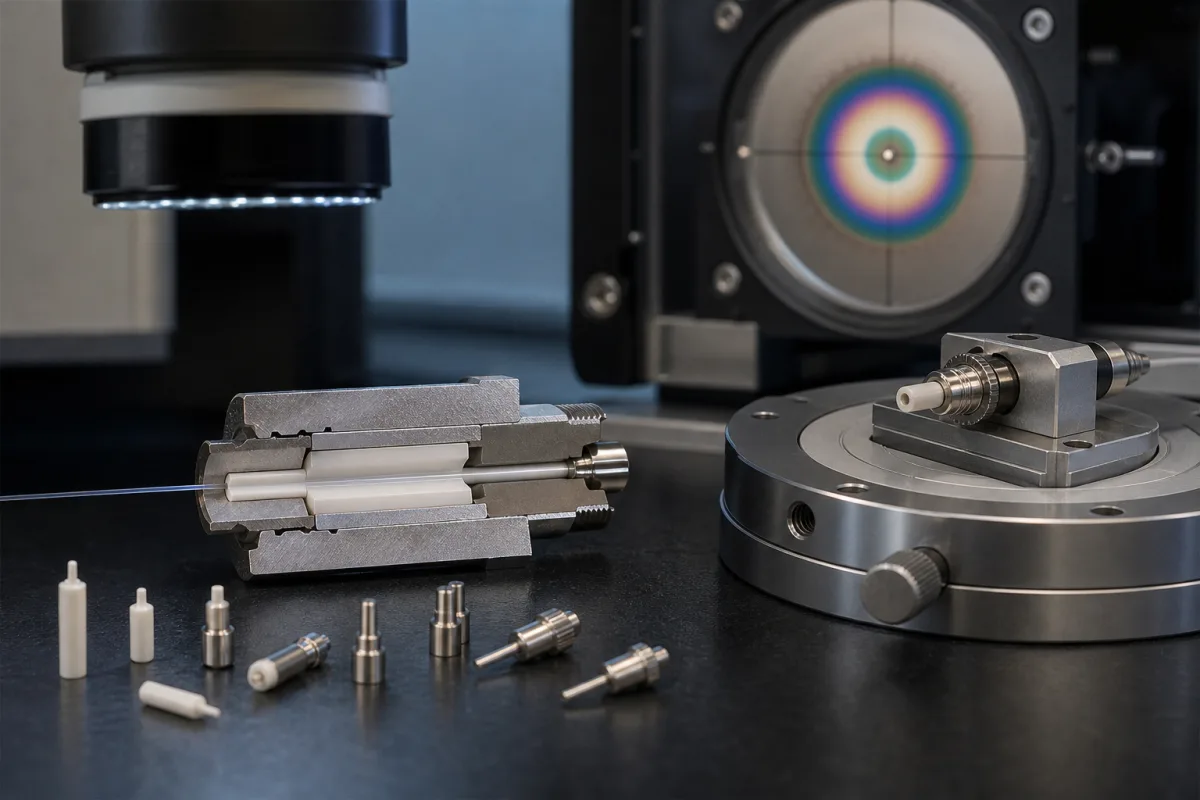

Präzisions-Lichtwellenleiter-Ferrule

Eine Präzisions-Lichtwellenleiter-Ferrule ist ein kritisches Ausrichtungselement in Glasfasersteckverbindern, das die genaue Positionierung von Glasfasern gewährleistet. Es bietet mechanische Unterstützung und präzise Ausrichtung zwischen passenden Fasern, um Einfügedämpfung zu minimieren und die Signalübertragungseffizienz zu maximieren. Diese Komponenten sind in der Telekommunikationsinfrastruktur, in Rechenzentren und in Hochgeschwindigkeitsnetzwerken unerlässlich, wo zuverlässige optische Verbindungen erforderlich sind. Mit Mikrometertoleranzen gefertigt, ermöglichen sie eine konsistente Leistung über Millionen von Steckzyklen in anspruchsvollen Umgebungen.

Die Ferrule besteht typischerweise aus Zirkonoxidkeramik, aber auch Edelstahl und Phosphorbronze werden für spezielle Anwendungen verwendet. Das zentrale Loch ist präzise auf einen Durchmesser von 125,0 ± 0,5 μm gebohrt und nimmt Standard-Singlemode-Fasern auf. Der Außendurchmesser beträgt 2,499 ± 0,0005 mm und gewährleistet eine präzise Passung in Steckverbindergehäusen. Die Gesamtlänge beträgt 6,4 ± 0,05 mm. Die Konzentrizität zwischen Innenbohrung und Außenfläche wird bei ≤ 0,5 μm gehalten, und die Stirnfläche ist auf eine Oberflächenrauheit von ≤ 0,05 Ra poliert. Diese Parameter sind in IEC 61754-4 und ISO 4287 referenziert.

Die Ferrule arbeitet zuverlässig in einem Temperaturbereich von -40 bis 85 °C, gemäß IEC 61753-1. Sie weist eine Härte von ≥ 1200 HV (ISO 6507) auf und bietet Widerstand gegen Verschleiß und Kratzer. Typische Einfügedämpfung beträgt ≤ 0,2 dB, und Rückflussdämpfung ≥ 50 dB für Anwendungen mit hoher Reflexion, jeweils nach IEC 61753-1. Das Gewicht liegt zwischen 0,1 und 0,2 Gramm und trägt zu leichten Steckverbinderbaugruppen bei.

Bei der Auswahl einer Ferrule müssen modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden. Die aufgeführten Parameter sind Referenzbereiche und müssen für die beabsichtigte Anwendung bestätigt werden. Sorgfältige Handhabung und Inspektion sind unerlässlich, um die Leistung zu erhalten und Schäden zu vermeiden.

Das präzise gebohrte zentrale Loch der Ferrule richtet die Glasfaser aus und sichert sie, während ihre keramische Oberfläche eine glatte Passfläche mit anderen Steckverbindern bietet. Wenn zwei Ferrulen zusammengefügt werden, erzeugen ihre polierten Stirnflächen physischen Kontakt, der Licht zwischen den Fasern mit minimalem Signalverlust durchlässt. Die Konzentrizität zwischen Innenbohrung und Außenfläche gewährleistet, dass die Faserkerne genau ausgerichtet sind, wodurch die Einfügedämpfung reduziert wird. Die hohe Härte und geringe Oberflächenrauheit des Keramikmaterials tragen zu dauerhaften, verlustarmen Verbindungen über viele Steckzyklen bei.
