Computer-Server-Backplane-Steckverbinder-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Computer-Server-Backplane-Steckverbinder-Baugruppe im Bereich Herstellung von Computern und Peripheriegeräten anhand von Kontaktanzahl bis Teilungsabstand eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Computer-Server-Backplane-Steckverbinder-Baugruppe wird durch die Baugruppe aus Kontaktstiftfeld und Gehäusekörper beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Hochdichte Verbindungsbaugruppe für die Kommunikation zwischen Server-Motherboard und Peripherie

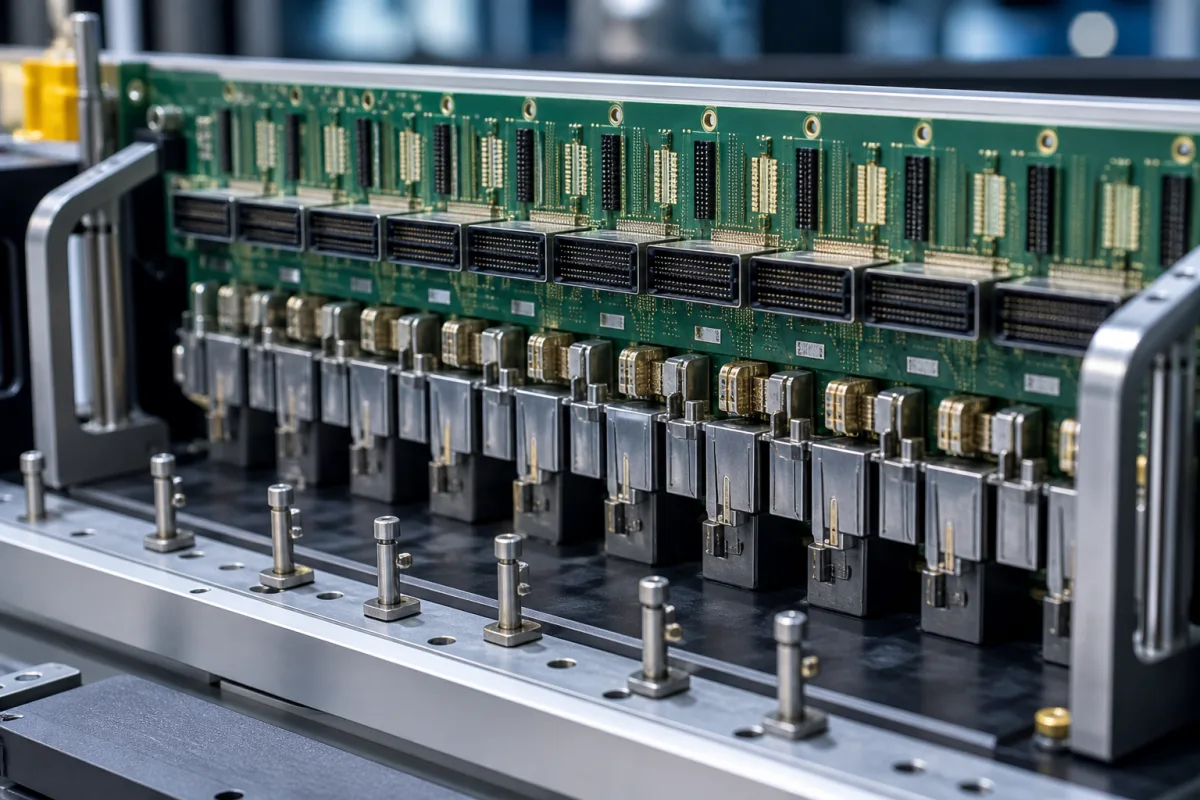

Computer-Server-Backplane-Steckverbinder-Baugruppe in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine präzisionsgefertigte Backplane-Steckverbinder-Baugruppe, die die physische und elektrische Schnittstelle zwischen einem Server-Motherboard und Peripherie-Erweiterungskarten, Speicherlaufwerken oder Netzwerkmodulen bereitstellt. Sie ermöglicht Hochgeschwindigkeits-Datenübertragung, Stromversorgung und Signalintegrität über mehrere Verbindungspunkte innerhalb des Servergehäuses. Diese Komponenten sind entscheidend für modulare Serverarchitekturen, bei denen Hot-Swap-Funktionalität und zuverlässige Konnektivität für den Betrieb von Rechenzentren unerlässlich sind. Die Baugruppe besteht typischerweise aus einem Gehäuse aus hochtemperaturbeständigem Flüssigkristallpolymer (LCP) oder ähnlichen Thermoplasten, mit Kontakten aus Phosphorbronze-Legierung, die zur Korrosionsbeständigkeit mit Gold über Nickel beschichtet sind. Die Kontaktanzahl reicht von 8 bis 96 Positionen, mit einem Rastermaß zwischen 0,8 mm und 2,54 mm. Jeder Kontakt kann Ströme von 0,5 A bis 3,0 A führen, und die Baugruppe ist für Spannungen von 30 V bis 300 V ausgelegt. Die Einführkraft pro Kontakt beträgt zwischen 0,5 N und 2,0 N, und der Betriebstemperaturbereich liegt bei -40 °C bis 85 °C. Die Haltbarkeit ist mit 200 bis 500 Steckzyklen angegeben, geeignet für Hot-Swap-Anwendungen. Der Kontaktwiderstand beträgt typischerweise 10 bis 50 mΩ, der Isolationswiderstand mindestens 1000 MΩ bei 500 V DC, und die dielektrische Spannungsfestigkeit beträgt 500 bis 1500 V AC für eine Minute ohne Durchschlag. Gehäusematerialien umfassen LCP, PA46 und PBT mit einer Flammwidrigkeit von UL 94 V-0. Das Gewicht der Baugruppe variiert je nach Kontaktanzahl und -größe zwischen 5 g und 50 g. Diese Parameter sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Die Baugruppe ist so konzipiert, dass sie die Signalintegrität durch kontrollierte Impedanzpfade aufrechterhält und eine mechanische Ausrichtung für das ordnungsgemäße Einführen und Halten von Karten bietet. Sie ist eine Komponente, die bei der Herstellung von Computern und Peripheriegeräten verwendet wird, und kein eigenständiges Produkt. Beim Einkauf sind modellspezifische Spezifikationen und die Einhaltung relevanter Normen zu verifizieren.

Funktionsprinzip

Die Baugruppe funktioniert, indem präzisionsgefertigte Kontaktstifte in einem bestimmten Muster mit entsprechenden Buchsen auf einer Gegenplatine oder -karte ausgerichtet werden. Beim Zusammenstecken stellen die Stifte elektrische Verbindungen her, die Signal- und Stromübertragung ermöglichen. Das Gehäuse bietet mechanische Unterstützung und Ausrichtung, um korrektes Einführen und Halten zu gewährleisten. Kontrollierte Impedanzpfade innerhalb der Baugruppe tragen zur Aufrechterhaltung der Signalintegrität für die Hochgeschwindigkeits-Datenübertragung bei. Das Design ermöglicht Hot-Swapping, bei dem Karten ohne Ausschalten des Systems eingeführt oder entfernt werden können, dank der Haltbarkeit und des Kontaktdesigns. Die Einführkraft ist optimiert, um eine sichere Verbindung mit einfachem Stecken zu balancieren.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Kontaktanzahl8–96 StellenGesamtanzahl der elektrischen Kontaktstellen
Teilungsabstand0.8–2.54 mmAbstand zwischen benachbarten Kontaktmitten
Nennstrom0.5–3.0 AmpereMaximaler Strom pro Kontakt
Nennspannung30–300 VoltMaximale Betriebsspannung
Einfügekraft0.5–2.0 NewtonKraft, die zum Zusammenfügen erforderlich ist
Betriebstemperatur-40–85 °CTemperaturbereich für zuverlässigen Betrieb
Steckzyklen200–500 ZyklenHigher cycles for hot-swap applications
Kontaktwiderstand10–50 Lower resistance for high-current paths
Isolationswiderstand≥1000 At 500 V DC
Durchschlagspannung500–1500 V ACFor 1 minute, no breakdown
GehäusematerialLCP, PA46, PBTHigh-temperature thermoplasticUL 94 V-0
KontaktbeschichtungAu 0.76–1.27 μmGold over nickel for corrosion resistance
Gewicht5–50 gDepends on contact count and size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Phosphorbronze-Legierung Hochtemperatur-Flüssigkristallpolymer (LCP) Vernickelter Stahl

Komponenten / BOM

Components / BOM
  • Kontaktstiftfeld
    Bietet elektrische Kontaktpunkte für die Montage/Produktion
    Material: Phosphorbronze mit Vergoldung
  • Gehäusekörper
    Strukturelle Unterstützung und Ausrichtung
    Material: Hochtemperatur-LCP (Flüssigkristallpolymer)
  • Halteklammer
    Sichert Steckverbinder auf Leiterplatte
    Material: vernickelter Stahl
  • EMI-Abschirmung
    Schutz vor elektromagnetischen Störungen
    Material: Zinklegierung

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrochemische Migration aufgrund ionischer Kontamination über 1,56 µg/cm² NaCl-Äquivalent Isolationswiderstand sinkt unter 10⁸ Ω bei 100 VDC, führt zu Übersprechen über -30 dB Konformale Beschichtung mit Parylen-C (2,5 µm Dicke) mit einem Volumenwiderstand von 10¹⁶ Ω·cm
Kontakt-Fretting-Verschleiß unter Vibration über 10 g RMS bei 2000 Hz Kontaktwiderstandsinstabilität über ±20 % vom anfänglichen 15 mΩ-Wert Gold-über-Nickel-Beschichtung (0,76 µm Au, 1,27 µm Ni) mit Schmierfilm (PFPE, 0,1 µm Dicke), der den Verschleißkoeffizienten auf 10⁻⁷ reduziert

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-3,5 Gbps pro Lane differentielle Signalübertragung, 0-85 °C Umgebungstemperatur, 0-95 % relative Luftfeuchtigkeit nicht kondensierend
Belastungs- und Ausfallgrenzen
Signalintegritätsverschlechterung über -6 dB Einfügedämpfung bei 8 GHz, Kontaktwiderstand über 50 mΩ pro gekoppeltes Paar, mechanische Durchbiegung über 0,15 mm unter 50 N Kopplungskraft
Elektromigration bei Stromdichten über 10⁶ A/cm², die zu Kontaktdegradation führt, dielektrischer Durchschlag bei elektrischen Feldern über 15 kV/mm im FR-4-Substrat, thermische Ausdehnungsdifferenz (CTE 18 ppm/°C für Kupfer vs. 50 ppm/°C für LCP-Gehäuse), die mechanische Spannung verursacht
Fertigungskontext
Computer-Server-Backplane-Steckverbinder-Baugruppe wird innerhalb von Herstellung von Computern und Peripheriegeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

server backplane interconnect high-density server connector motherboard expansion connector

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/V (elektrischer Steckverbinder, keine Fluidhandhabung)
Durchflussrate:N/V (elektrischer Steckverbinder, keine Fluidhandhabung)
Betriebstemperatur:-40 °C bis +105 °C
Montage- und Anwendungskompatibilität
Servertaugliche Leiterplattenmaterialien (FR-4, Rogers)Kupferlegierungskontakte mit VergoldungStandard-Server-Kühlluftumgebungen
Nicht geeignet: Hochvibrationsindustrielle Umgebungen ohne zusätzliche mechanische Abstützung
Auslegungsdaten
  • Anzahl der benötigten Signal-/Stromkontakte
  • Erforderliche Datenübertragungsrate (Gbps pro Lane)
  • Physikalische Platzbeschränkungen und Steckverbinder-Footprint

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontakt-Fretting-Korrosion
Ursache: Mikrobewegungen durch thermische Zyklen oder Vibrationen verursachen Verschleiß an den Steckerstiften, was zu Oxidbildung und erhöhtem elektrischem Widerstand führt.
Intermittierende Verbindungsstörung
Ursache: Unsachgemäßes Einsetzen während der Montage, thermische Ausdehnungsdifferenz oder mechanische Belastung, die zu Stiftfehlausrichtung und Signalunterbrechung führt.
Wartungsindikatoren
  • Sichtbare Verfärbung, Oxidation oder Brandspuren an Steckerstiften während der Inspektion
  • Intermittierende Systemfehler, Datenkorruption oder unerwartete Neustarts, die mit Vibrationen oder Temperaturänderungen korrelieren
Technische Hinweise
  • Implementieren Sie periodische Infrarot-Thermografie-Scans, um abnormale Wärmemuster an Steckverbinderübergängen zu erkennen, die auf hohen Widerstand hinweisen
  • Verwenden Sie drehmomentgesteuerte Installationswerkzeuge und Ausrichtungsführungen während der Montage/des Austauschs, um korrektes Einsetzen zu gewährleisten und mechanische Belastung zu verhindern

Konformität und Fertigungsnormen

Referenznormen
ANSI/EIA-364-E Elektrische Steckverbinder-PrüfverfahrenDIN 41612 Steckverbinder für Leiterplatten
Fertigungsgenauigkeit
  • Kontaktabstand: +/-0,05 mm
  • Einführkraft: +/-10 % des spezifizierten Wertes
Qualitätsprüfung
  • Kontaktwiderstandsprüfung
  • Dimensionsprüfung via Koordinatenmessgerät (KMG)

Hersteller von Computer-Server-Backplane-Steckverbinder-Baugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was ist der typische Kontaktanzahlbereich für diese Backplane-Steckverbinder-Baugruppe?

Die Kontaktanzahl reicht von 8 bis 96 Positionen, abhängig vom spezifischen Modell und den Anwendungsanforderungen.

Welche Materialien werden für diese Steckverbinder-Baugruppe verwendet?

Das Gehäuse besteht typischerweise aus hochtemperaturbeständigem Flüssigkristallpolymer (LCP) oder ähnlichen Thermoplasten, und die Kontakte bestehen aus Phosphorbronze-Legierung mit Gold-über-Nickel-Beschichtung für Korrosionsbeständigkeit.

Unterstützt dieser Steckverbinder das Hot-Swapping von Peripheriekarten?

Ja, die Baugruppe ist für Hot-Swap-Anwendungen ausgelegt, mit einer Haltbarkeit von 200 bis 500 Steckzyklen, was wiederholtes Einführen und Entfernen ohne Ausschalten des Systems ermöglicht.

Was sind die elektrischen Nennwerte für diesen Steckverbinder?

Jeder Kontakt kann Ströme von 0,5 A bis 3,0 A führen, und die Baugruppe ist für Spannungen von 30 V bis 300 V ausgelegt. Der Kontaktwiderstand beträgt typischerweise 10 bis 50 mΩ, und der Isolationswiderstand beträgt mindestens 1000 MΩ bei 500 V DC.
