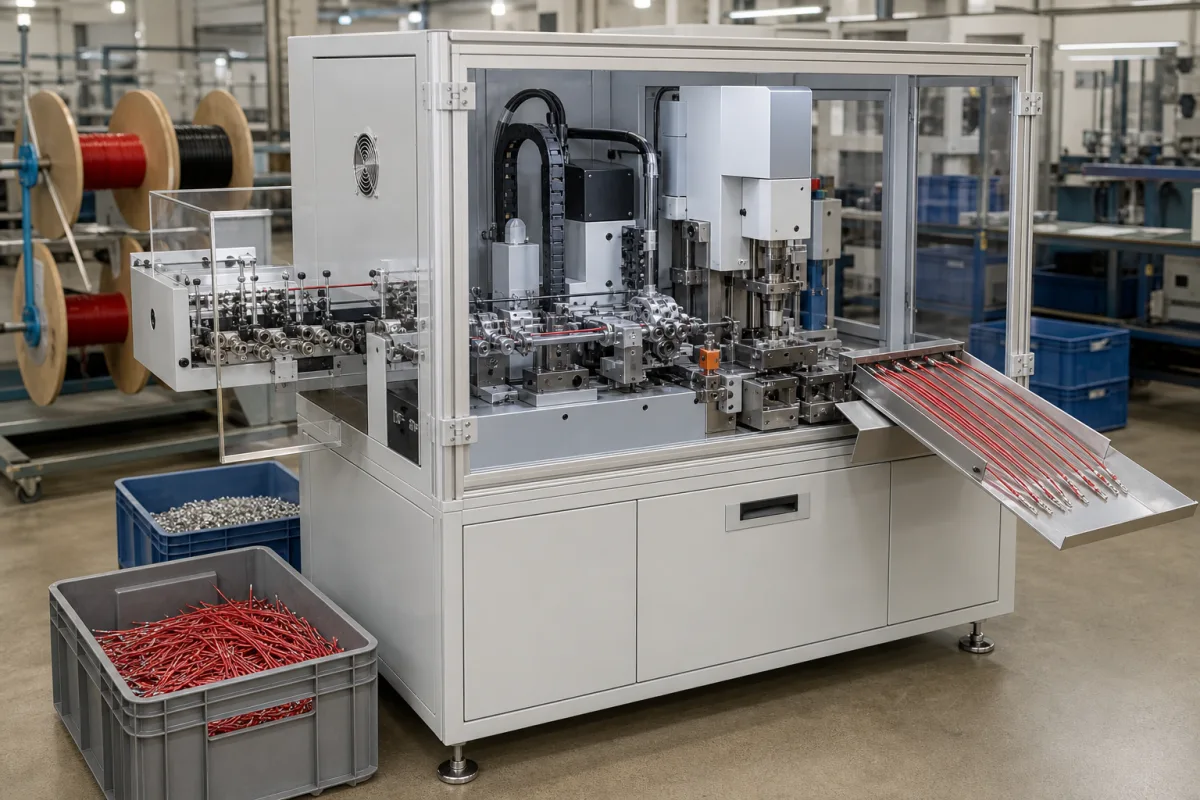

Automatische Drahtabisolier- und Crimpmaschine

Eine automatisierte Industriemaschine, die für die Serienproduktion von Drahtbaugruppen entwickelt wurde. Sie entfernt präzise die Isolierung von Drahtenden und crimpt Anschlüsse oder Steckverbinder auf die freiliegenden Leiter. Diese Ausrüstung ist in den Lieferketten der Automobil-, Luft- und Raumfahrt-, Haushaltsgeräte- und Elektronikfertigung unverzichtbar. Sie reduziert erheblich die Arbeitskosten und verbessert gleichzeitig Konsistenz und Qualität bei der Produktion von Verdrahtungsvorrichtungen. Die Maschine verarbeitet Drahtgrößen von 0,5 bis 6 AWG, mit einer maximalen Abisolierlänge von 1 bis 30 mm. Die Crimpkraft reicht von 10 bis 50 kN, und die Zykluszeit beträgt 0,3 bis 1,5 Sekunden pro vollständigem Vorgang. Die Stromversorgung erfordert 220 bis 380 V/Hz, und ein Pneumatikdruck von 0,5 bis 0,7 bar ist erforderlich. Die Abisolierlängengenauigkeit beträgt ±0,1 mm für Längen bis 30 mm und einer Crimphöhengenauigkeit von ±0,02 mm durch geschlossenen Regelkreis. Die maximale Drahtlänge ist programmierbar von 100 bis 10.000 mm. Das Steuerungssystem verwendet SPS und HMI mit Touchscreen-Schnittstelle. Das Maschinengewicht liegt je nach Konfiguration zwischen 300 und 800 kg. Die Betriebstemperatur beträgt 5 bis 40 °C (nicht kondensierend), und der Geräuschpegel beträgt ≤75 dB(A) in 1 m Entfernung. Hergestellt aus Kohlenstoffstahl, Aluminiumlegierung und Industriekunststoffen ist die Maschine auf Langlebigkeit ausgelegt. Alle aufgeführten Parameter sind Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung.

Draht wird durch Führungen zugeführt, auf Länge gemessen, dann wird die Isolierung mechanisch mit Klingen oder Lasern entfernt. Der freiliegende Leiter wird in einem Crimpwerkzeug positioniert, wo ein Anschluss mit hydraulischer oder pneumatischer Kraft präzise gecrimpt wird. Der Prozess ist automatisiert und über SPS und HMI gesteuert, was programmierbare Drahtlängen und geschlossene Regelung der Crimphöhe ermöglicht.
