Kommunikationsschnittstelle (z. B. CAN, Ethernet)

Auf Basis strukturierter CNFX-Herstellerprofile wird Kommunikationsschnittstelle (z. B. CAN, Ethernet) im Bereich Kraftfahrzeugherstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Kommunikationsschnittstelle (z. B. CAN, Ethernet) wird durch die Baugruppe aus Sendeempfänger und Protokollcontroller beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Hardware- und Softwarekomponente in einem elektronischen Steuergerät (ECU), die den Datenaustausch mit anderen Systemen über standardisierte Protokolle ermöglicht.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

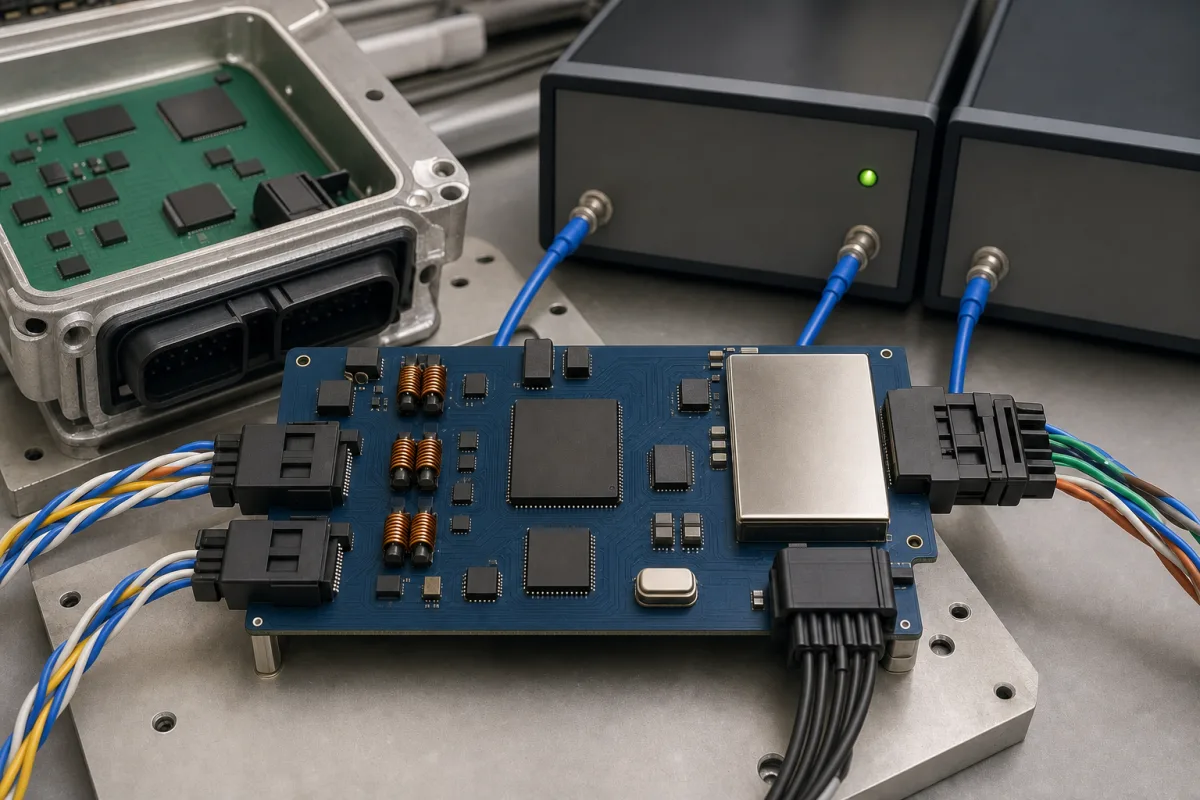

Kommunikationsschnittstelle (z. B. CAN, Ethernet) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Kommunikationsschnittstelle (z. B. CAN, Ethernet)

Technische Definition

Eine Kommunikationsschnittstelle in einem elektronischen Steuergerät (ECU) ist das dedizierte Subsystem, das für das Senden und Empfangen von Daten an und von externen Geräten, Netzwerken oder anderen ECUs verantwortlich ist. Es implementiert spezifische Kommunikationsprotokolle (wie CAN, LIN, FlexRay oder Ethernet), um eine zuverlässige, standardisierte und oft Echtzeit-Datenübertragung zu gewährleisten, die für die Fahrzeug-/Systemsteuerung, Diagnose und Sensor-/Aktorintegration entscheidend ist. Die Schnittstelle besteht typischerweise aus einem Transceiver (Hardware), der digitale Signale vom Mikrocontroller der ECU in die physikalischen Schichtsignale des Protokolls umwandelt (z. B. Differenzspannung für CAN, elektrische Impulse für Ethernet). Protokollspezifische Controller-Hardware oder -Software (Firmware/Treiber) verwaltet Datenrahmen, Fehlerprüfung, Adressierung und Bus-Arbitrierung (für Multi-Master-Systeme wie CAN), um Datenintegrität und korrekte Netzwerkkommunikation sicherzustellen. Diese Komponente wird in der Kraftfahrzeugherstellung als Teil der ECU verwendet und ermöglicht die Kommunikation mit anderen ECUs, Sensoren, Aktoren und Diagnosewerkzeugen. Die Schnittstelle unterstützt verschiedene Datenraten, z. B. CAN bis zu 1 Mbit/s und Automotive Ethernet von 100 Mbit/s bis 1 Gbit/s oder höher, je nach spezifischer Implementierung. Zu den Materialien gehören typischerweise Silizium für integrierte Schaltungen, Kupfer für Steckverbinder und Leiterbahnen sowie Kunststoff für das Steckergehäuse. Bei der Auswahl oder Überprüfung einer Kommunikationsschnittstelle ist es wichtig, das genaue Protokoll, die Datenrate und die Anforderungen der physikalischen Schicht für die spezifische Fahrzeuganwendung zu bestätigen. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten, da das Verzeichnis nur Referenzbereiche angibt.

Funktionsprinzip

Die Schnittstelle besteht typischerweise aus einem Transceiver (Hardware), der digitale Signale vom Mikrocontroller der ECU in die physikalischen Schichtsignale des Protokolls umwandelt (z. B. Differenzspannung für CAN, elektrische Impulse für Ethernet). Protokollspezifische Controller-Hardware oder -Software (Firmware/Treiber) verwaltet Datenrahmen, Fehlerprüfung, Adressierung und Bus-Arbitrierung (für Multi-Master-Systeme wie CAN), um Datenintegrität und korrekte Netzwerkkommunikation sicherzustellen.

Hauptmaterialien

Silizium (für integrierte Schaltkreise), Kupfer (für Steckverbinder und Leiterbahnen), Kunststoff (für Steckverbindergehäuse)

Komponenten / BOM

Sendeempfänger
Wandelt logische Pegelsignale vom Mikrocontroller in physikalische Schichtsignale des Kommunikationsprotokolls (z.B. Differenzspannungen für CAN) um und umgekehrt.
Material: Silizium
Protokollcontroller
Hardwaremodul oder Firmware, das protokollspezifische Aufgaben wie Nachrichtenrahmenbildung, Fehlererkennung, Arbitrierung und Flusssteuerung übernimmt.
Material: Silizium
Steckverbinder
Physikalischer Anschluss zum Anbringen von Kommunikationskabeln oder Busleitungen an das Steuergerät (ECU).
Material: Gehäuse aus Kunststoff (z.B. ABS) mit Kontakten aus Metall (z.B. Kupferlegierung).

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (elektronische Komponente, keine Fluidhandhabung)
Durchflussrate:	N/V (elektronische Komponente, keine Fluidhandhabung)
Betriebstemperatur:	-40 °C bis +85 °C (Betrieb), -40 °C bis +125 °C (Lagerung)

Montage- und Anwendungskompatibilität

Automotive-CAN-Bus-NetzwerkeIndustrielle Ethernet/IP-NetzwerkeJ1939-Systeme für Nutzfahrzeuge

Nicht geeignet: Hochspannungs-Lichtbogenumgebungen (z.B. Schweißstationen, Plasmaschneiden) aufgrund von EMV-Empfindlichkeit

Auslegungsdaten

Erforderlicher Datendurchsatz (Mbit/s) und Latenz (ms)
Anzahl der Knoten/ECUs in der Netzwerktopologie
Protokollspezifische Anforderungen (z.B. CAN-Baudrate, Ethernet-PHY-Typ)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-5,0 V Differenzspannung, -40 bis +125 °C Umgebungstemperatur, 10-1000 kbit/s Datenrate

Belastungs- und Ausfallgrenzen

CAN: 0,9 V Differenzschwellwert für Erkennungsfehler des rezessiven/dominanten Zustands; Ethernet: 100 mV Signalamplitudendegradation unterhalb der IEEE 802.3-Spezifikation

Elektromigration in Kupferleiterbahnen bei Stromdichten über 10^6 A/cm² bei 125 °C, dielektrischer Durchschlag bei elektrischen Feldern > 10 MV/m in Isolationsbarrieren

Fertigungskontext

Kommunikationsschnittstelle (z. B. CAN, Ethernet) wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signaldegradation

Ursache: Elektromagnetische Störungen (EMV) von nahegelegener Hochleistungsausrüstung, unzureichende Abschirmung oder Kabelschäden, die zu Datenkorruption, Paketverlust oder Kommunikationsfehlern führen.

Mechanischer Steckverbinderausfall

Ursache: Vibrationsbedingtes Lockern, Korrosion durch Umwelteinflüsse (Feuchtigkeit, Chemikalien) oder mechanischer Verschleiß durch wiederholte Steckzyklen, was zu intermittierenden oder unterbrochenen Verbindungen führt.

Wartungsindikatoren

Intermittierender oder vollständiger Kommunikationsverlust zwischen Geräten, oft begleitet von Fehlerprotokollen, die Timeouts, CRC-Fehler oder ungültige Pakete anzeigen.
Sichtbare Korrosion, verbogene Pins oder lockere Steckverbinder an den Schnittstellenpunkten, in schweren Fällen manchmal mit hörbarem Knistern oder Knacken durch elektrische Lichtbögen.

Technische Hinweise

Implementieren Sie eine robuste EMV-Abschirmung und ordnungsgemäße Erdungspraktiken, einschließlich der Verwendung abgeschirmter Kabel, Ferritkerne und der Einhaltung sicherer Abstände zu hochfrequenten Störquellen wie Motoren oder Frequenzumrichtern.
Verwenden Sie verriegelnde Steckverbinder, wenden Sie Korrosionsschutzbeschichtungen an und führen Sie regelmäßige Drehmomentkontrollen an Verbindungen in hochvibrationsreichen Umgebungen durch, um mechanischen Verschleiß zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 11898-1:2015 (CAN-Bus)ISO/IEC 8802-3:2017 (Ethernet)CE-Kennzeichnung (EMV-Richtlinie 2014/30/EU)

Fertigungsgenauigkeit

Steckverbinder-Pin-Ausrichtung: +/-0,15 mm
Signalintegrität: Einhaltung des Augendiagramm-Maskentests (gemäß IEEE 802.3)

Qualitätsprüfung

Elektromagnetische Verträglichkeit (EMV)-Prüfung
Protokollkonformitätsprüfung (z.B. CANopen, Ethernet/IP)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gleichtaktspannung, die ±12 V auf den CAN-Bus-Leitungen überschreitet → Transceiver-Latch-up, der einen permanenten Kurzschluss zwischen den Stromschienen verursacht → Integrierte galvanische Trennung mit 5 kVrms Durchschlagsspannung und 100 kV/μs Gleichtakt-Transientenimmunität

Joulesche Erwärmung durch 100 mA Dauerstrom durch Ethernet-Magnetiken → Überschreitung der Curie-Temperatur (140 °C) in Ferritkernen, die einen Induktivitätsabfall auf < 350 μH verursacht → Thermische Durchkontaktierungen mit 35 W/(m·K) Leitfähigkeit zur PCB-Masseebene und Reduzierung der Belastbarkeit auf maximal 70 mA Strom

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Kommunikationsschnittstelle (z. B. CAN, Ethernet)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Kommunikationsschnittstelle (z. B. CAN, Ethernet)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Protokolle unterstützt diese Kommunikationsschnittstelle?

Die Schnittstelle unterstützt standardisierte Protokolle wie CAN, LIN, FlexRay oder Ethernet, je nach Implementierung. Das genaue Protokoll muss für die beabsichtigte Anwendung mit dem Hersteller bestätigt werden.

Welche Datenraten sind möglich?

Die Datenraten variieren je nach Protokoll: CAN unterstützt typischerweise bis zu 1 Mbit/s, während Automotive Ethernet von 100 Mbit/s bis 1 Gbit/s oder höher reichen kann. Dies sind Referenzbereiche; bestätigen Sie die tatsächliche Rate für Ihr Modell.

Welche Materialien werden in dieser Komponente verwendet?

Häufige Materialien sind Silizium für integrierte Schaltungen, Kupfer für Steckverbinder und Leiterbahnen sowie Kunststoff für das Steckergehäuse. Materialqualitäten und Spezifikationen sollten mit dem Lieferanten bestätigt werden.

Wie überprüfe ich, ob die Schnittstelle meinen Anforderungen entspricht?

Überprüfen Sie das technische Datenblatt auf das spezifische Protokoll, die Datenrate und die Eigenschaften der physikalischen Schicht. Bestätigen Sie immer mit dem Hersteller oder Lieferanten, da Verzeichnisinformationen nur als Referenz dienen.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
