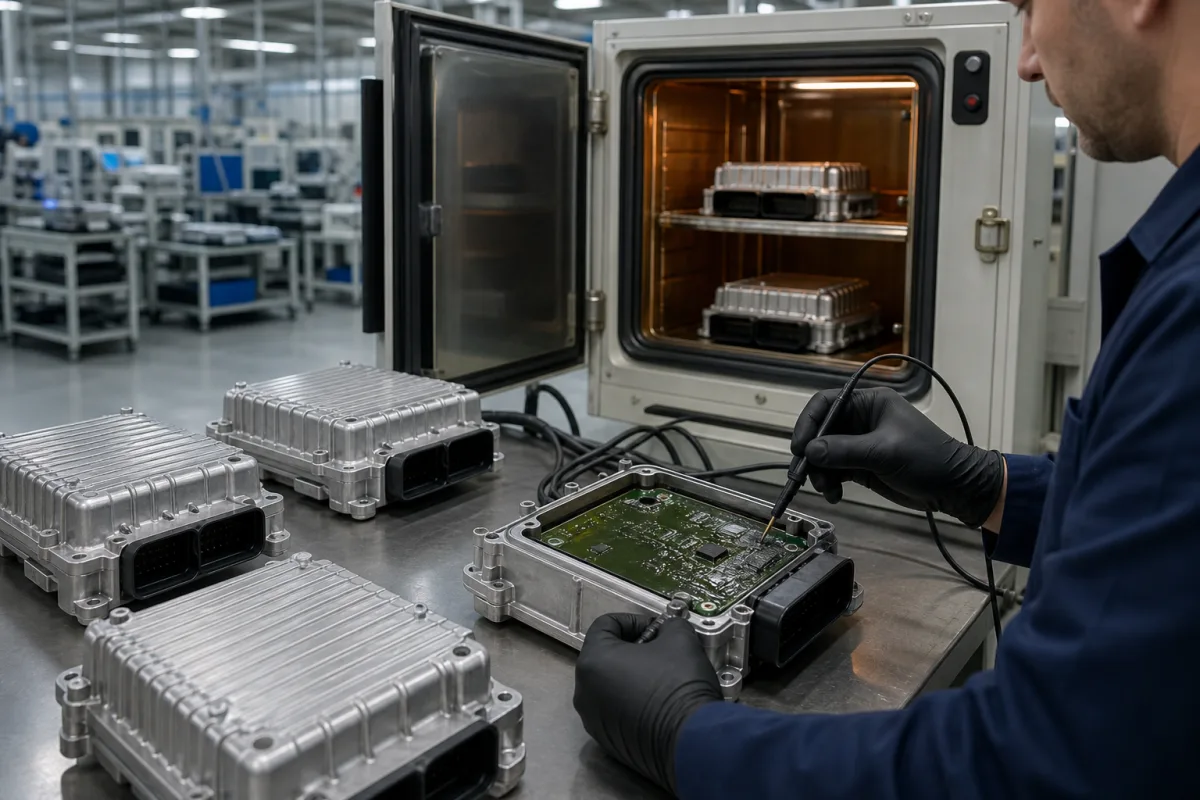

Elektronisches Steuergerät

Das elektronische Steuergerät (ECU) dient als zentrale Verarbeitungseinheit in einem industriellen System. Es überwacht kontinuierlich Betriebsparameter über angeschlossene Sensoren (z. B. Temperatur, Druck, Position), führt vorprogrammierte Steueralgorithmen aus und gibt Befehlssignale an Aktuatoren (z. B. Motoren, Ventile, Heizungen) aus, um Systemfunktionen für optimale Leistung, Sicherheit und Effizienz aufrechtzuerhalten, anzupassen oder zu sequenzieren. Dieser Verzeichniseintrag bietet eine allgemeine technische Beschreibung und Referenzspezifikationen für ein ECU für industrielle Anwendungen. Das Gerät ist für raue Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -40 bis 85 °C und Lagerung von -40 bis 105 °C gemäß IEC 60068-2-1/2. Es bietet Schutzarten von IP65 bis IP67 (IEC 60529) für Abwaschumgebungen. Das ECU akzeptiert eine Versorgungsspannung von 9–36 V DC, geschützt gegen Lastabwurf und Verpolung gemäß ISO 7637-2, und verbraucht 5–15 W je nach aktiven Ausgängen. Es verfügt über 8–32 digitale Eingänge, die als PWM- oder Frequenzeingänge konfigurierbar sind, und eine analoge Eingangsauflösung von 12–16 Bit. Ausgangskanäle liefern 0,5–3 A pro Kanal mit Kurzschlussschutz. Die Kommunikation erfolgt über CAN 2.0B (ISO 11898), optional mit CANopen oder J1939. Das Gerät hält Vibrationen von 10–500 Hz bei 5 g (IEC 60068-2-6) und Schock von 50 g Halbsinus 11 ms (IEC 60068-2-27) stand. Physikalische Eigenschaften umfassen ein Gewicht von 0,5 bis 2,5 kg und Abmessungen von 150×100×40 bis 300×200×80 mm, abhängig von Gehäuse- und Steckervarianten. Das ECU basiert auf einer Leiterplatte mit einem Halbleiter-Mikroprozessor/-Mikrocontroller und elektronischen Komponenten wie Widerständen, Kondensatoren und ICs. Alle aufgeführten Werte sind Referenzbereiche; modellspezifische Daten müssen mit dem Hersteller oder Lieferanten bestätigt werden.

Das ECU funktioniert physisch, indem es über seine Eingangsschaltungen niederspannungsanaloge oder digitale Signale von Sensoren empfängt. Diese Signale werden aufbereitet, über einen Analog-Digital-Wandler (ADC) in digitale Daten umgewandelt und von einem zentralen Mikroprozessor oder Mikrocontroller verarbeitet, der eingebettete Firmware ausführt. Basierend auf diesen Daten und seiner programmierten Logik (z. B. PID-Regelung, Zustandsmaschinen) erzeugt der Prozessor Ausgangssignale. Diese digitalen Befehle werden an Ausgangstreiberschaltungen (wie Leistungstransistoren oder Relais) gesendet, die die Signale auf geeignete Spannungs-/Strompegel verstärken, um die angeschlossenen industriellen Aktuatoren physisch zu aktivieren oder zu modulieren und so die mechanischen Prozesse des Systems zu steuern.
