Plattenfördersystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Plattenfördersystem im Bereich Herstellung von sonstigen Transportausrüstungen anhand von Nennlast bis Fördergeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Plattenfördersystem wird durch die Baugruppe aus Antriebsrollen und Stützrollen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein mechanisches System zum Transport von Stahlplatten durch den Kugelstrahlprozess in der Schiffsrumpfherstellung.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

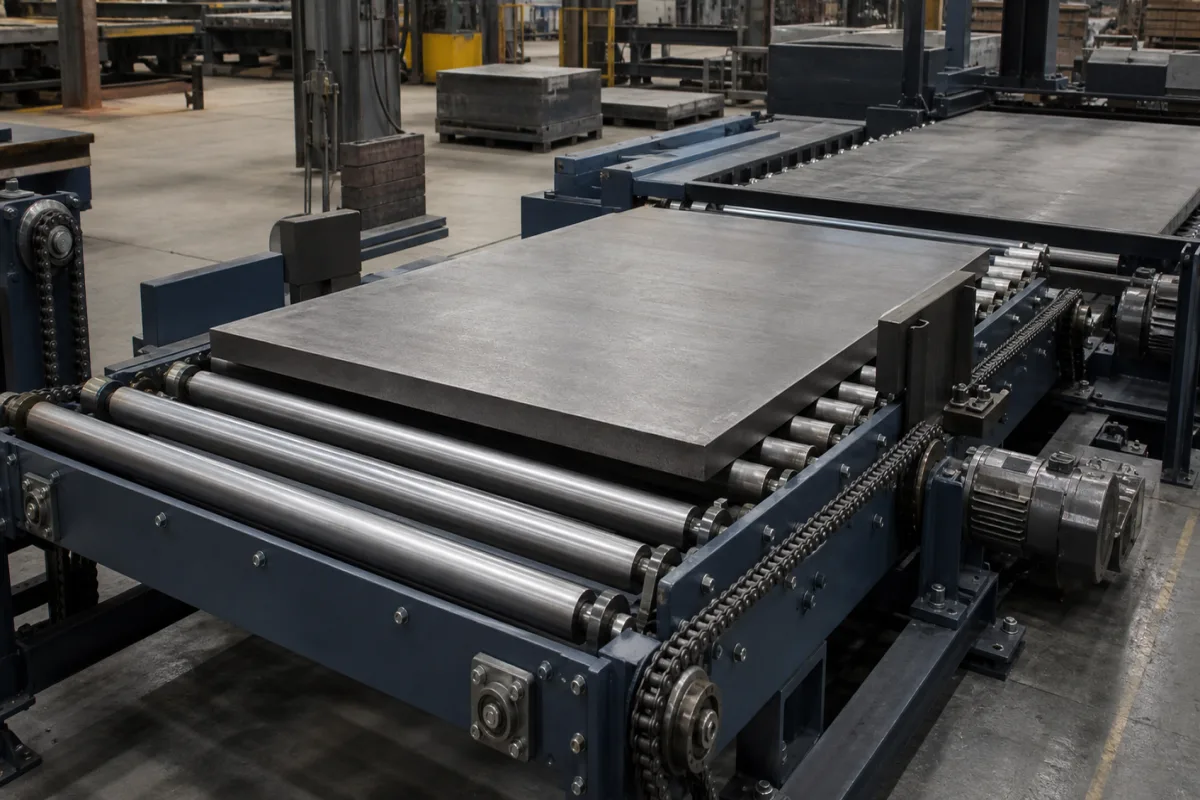

Plattenfördersystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Plattenfördersystem

Technische Definition

Das Plattenfördersystem ist eine kritische Komponente der Schiffsrumpf-Plattenkugelstrahlmaschine, die Stahlplatten kontinuierlich durch verschiedene Verarbeitungszonen bewegt. Es gewährleistet präzise Positionierung und konstante Geschwindigkeit während des Oberflächenvorbereitungsprozesses, der für die Entfernung von Walzzunder, Rost und Verunreinigungen von Rumpfplatten vor dem Lackieren oder Beschichten im Schiffbau unerlässlich ist. Das System ist für die Handhabung großer Stahlplatten in Marinequalität ausgelegt, trägt ihr Gewicht und hält gleichzeitig kontrollierte Geschwindigkeit und Ausrichtung. Es wird typischerweise von motorgetriebenen Rollen oder Ketten angetrieben, die die Platten greifen und eine gleichmäßige Einwirkung des Strahlmittels auf die gesamte Oberfläche sicherstellen. Das System ist in Konfigurationen mit Nennlastkapazitäten von 500 bis 2000 kg pro Meter Förderlänge erhältlich, Fördergeschwindigkeiten einstellbar von 0,5 bis 5 m/min, und kann Plattendicken von 5 bis 80 mm und Breiten von 500 bis 4000 mm aufnehmen. Die Positioniergenauigkeit wird innerhalb von ±5 mm gehalten, und das System arbeitet bei Temperaturen von -10°C bis 60°C. Die Antriebsleistung reicht von 5,5 bis 22 kW, mit einer Versorgungsspannung von 380 V AC (50 Hz, Drehstrom) gemäß IEC 60038. Die Schutzart ist IP54 bis IP65 gemäß IEC 60529, geeignet für staubige und nasse Umgebungen. Die Förderlänge kann von 6 bis 30 Metern individuell angepasst werden, um in die Kugelstrahlkammer zu passen. Der Rahmen besteht aus Kohlenstoffstahl Q235B mit Korrosionsschutzbeschichtung, und die Kettenteilung reicht von 100 bis 250 mm gemäß ISO 606. Verwendete Materialien umfassen Kohlenstoffstahl, legierten Stahl und verschleißfesten Stahl. Alle Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.

Funktionsprinzip

Das System verwendet motorgetriebene Rollen oder Ketten, um Stahlplatten zu greifen und durch die Kugelstrahlkammer zu transportieren. Es hält kontrollierte Geschwindigkeit und Ausrichtung, während es das Gewicht großer Stahlplatten in Marinequalität trägt, und gewährleistet eine gleichmäßige Einwirkung des Strahlmittels auf die gesamte Plattenoberfläche. Der Förderer ist für schwere Lasten ausgelegt und kann in rauen Umgebungen kontinuierlich betrieben werden.

Hauptmaterialien

Kohlenstoffstahl, Legierungsstahl, Verschleißfester Stahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennlast	500–2000 kg/m	Maximum plate weight per meter of conveyor length
Fördergeschwindigkeit	0.5–5 m/min	Adjustable for process requirements
Blechdickenbereich	5–80 mm	Thicker plates may require custom design
Blechbreitenbereich	500–4000 mm	Width determines conveyor width
Positioniergenauigkeit	±5 mm	Ensures proper alignment for shot blasting
Betriebstemperatur	-10–60 °C	Outside range may affect motor and bearings
Antriebsleistung	5.5–22 kW	Depends on load and speed
Versorgungsspannung	380 V AC	50 Hz, 3-phaseIEC 60038
Schutzart	IP54–IP65	Protects against dust and water jetsIEC 60529
Fördererlänge	6–30 m	Customizable to fit shot blasting chamber
Rahmenmaterial	Q235B	Carbon steel with anti-corrosion coatingGB/T 700
Kettenteilung	100–250 mm	Larger pitch for heavier loadsISO 606

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Antriebsrollen
Bereitstellung der Antriebskraft zum Transport von Platten durch das System
Material: Vergüteter Stahl
Stützrollen
Unterstützen das Plattengewicht und gewährleisten die Ausrichtung während des Transports
Material: Kohlenstoffstahl
Antriebsmotor
Antreibt das Fördersystem mit regelbarer Drehzahlsteuerung
Material: Stahlgehäuse mit Kupferwicklungen
Steuerungssystem
Regelt die Förderbandgeschwindigkeit und Synchronisation mit anderen Maschinenkomponenten
Material: Elektronische Bauteile in Stahlgehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (mechanisches Fördersystem)
Weitere Spezifikationen:	Plattendickenbereich: 5-100 mm (0,2-4 Zoll), Plattenbreite: 500-4000 mm (20-157 Zoll), Fördergeschwindigkeit: 0,5-5 m/min (1,6-16,4 ft/min), Maximale Plattenlast: 10.000 kg (22.046 lbs) pro Platte
Betriebstemperatur:	Umgebungstemperatur bis 80°C (176°F) für Standardmodelle, bis 120°C (248°F) mit Hochtemperaturdichtungen und -lagern

Montage- und Anwendungskompatibilität

KohlenstoffstahlplattenEdelstahlplattenAluminiumplatten

Nicht geeignet: Kontinuierliche Exposition gegenüber hochkorrosiven chemischen Umgebungen ohne geeignete Schutzbeschichtungen

Auslegungsdaten

Maximale Plattenabmessungen (Länge, Breite, Dicke)
Produktionsdurchsatzanforderungen (Platten pro Stunde)
Strahlkammerabmessungen und Layoutbeschränkungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Lineargeschwindigkeit, 0,1-0,3 MPa Lagerdruck, 20-60°C Betriebstemperatur

Belastungs- und Ausfallgrenzen

Lagertemperatur übersteigt 80°C (Fettzersetzungspunkt), Kettenverlängerung übersteigt 2% der ursprünglichen Länge, Motordrehmoment übersteigt 150% der Nennkapazität für >30 Sekunden

Kettenermüdungsbruch aufgrund zyklischer Belastung über 10^6 Zyklen bei 80% Streckgrenze (415 MPa für Güteklasse 80 Kette), Lagerfressen durch thermischen Abbau des Schmiermittels mit Arrhenius-Geschwindigkeitskonstante k=1,2×10^4 exp(-Ea/RT), wobei Ea=85 kJ/mol

Fertigungskontext

Plattenfördersystem wird innerhalb von Herstellung von sonstigen Transportausrüstungen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Riemenfehlausrichtung und Laufbahnfehler

Ursache: Unsachgemäße Installation, verschlissene oder beschädigte Riemenscheiben/Rollen, Materialablagerungen auf Riemenscheiben oder strukturelle Rahmenschrägstellung, die zu ungleichmäßiger Spannung und Kantenverschleiß führt

Lager- und Rollenfressen

Ursache: Verschmutzung durch Staub/Schmutz, unzureichende Schmierung, Feuchtigkeitseintritt oder übermäßige Belastung, die Überhitzung und vorzeitigen Verschleiß verursacht

Wartungsindikatoren

Ungewöhnliche Quietsch- oder Schleifgeräusche von Rollen/Lagern, die auf Schmierungsversagen oder mechanische Beschädigung hinweisen
Sichtbare Riemenkantenausfransung, Rissbildung oder Materialverlust entlang des Förderwegs, die auf Laufbahnprobleme oder Komponentenverschleiß hindeuten

Technische Hinweise

Vierteljährliche Laserausrichtungsprüfungen durchführen und automatisierte Riemenlaufregelungssysteme mit sofortiger Rückmeldung installieren, um fortschreitende Schäden durch Fehlausrichtung zu verhindern
Ein zustandsbasiertes Schmierungssystem mit Ultraschall-Lagerüberwachung einrichten und wirksame Dichtungssysteme an Rollen installieren, um Verunreinigungen auszuschließen

Konformität und Fertigungsnormen

Referenznormen

ANSI/CEMA 402-2003 (Bandförderer)DIN 22101:2011 (Stetigförderer - Gurtförderer für Schüttgüter)

Fertigungsgenauigkeit

Kettenteilungstoleranz: +/-0,1%
Rahmenausrichtung: +/-0,5 mm pro Meter

Qualitätsprüfung

Zerstörungsfreie Prüfung (ZfP) für Schweißnähte
Lastkapazitätsverifizierungstest

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Plattenfehlausrichtung über 5° Winkelabweichung von der Förderbandmittellinie → Asymmetrische Kettenbelastung, die vorzeitigen Rollenlagerverschleiß verursacht (L10-Lebensdauer von 10.000 auf 2.000 Stunden reduziert) → Laserausrichtungssensoren mit 0,1° Auflösung und automatisches hydraulisches Korrektursystem installieren

Abrasive Partikelansammlung in Kettengelenken über 0,5 g/cm³ Konzentration → Erhöhter Reibungskoeffizient von 0,15 auf 0,35, der Motorüberlast bei 120% Nennstrom verursacht → Hochdruck-Wasserstrahlreinigungssystem (10 MPa) mit 30-minütigen automatisierten Zyklen implementieren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Plattenfördersystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Plattenfördersystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Nennlastkapazität des Plattenfördersystems?

Die Nennlastkapazität beträgt 500–2000 kg pro Meter Förderlänge, aber dies ist ein Referenzbereich. Bestätigen Sie die genaue Kapazität für Ihr spezifisches Modell und Ihre Anwendung mit dem Hersteller.

Kann die Fördergeschwindigkeit angepasst werden?

Ja, die Fördergeschwindigkeit ist von 0,5 bis 5 m/min einstellbar, um Prozessanforderungen zu erfüllen. Der tatsächliche Geschwindigkeitsbereich kann jedoch je nach Modell variieren, daher mit dem Lieferanten verifizieren.

Welche Plattendicken und -breiten kann das System verarbeiten?

Das System kann Plattendicken von 5 bis 80 mm und Breiten von 500 bis 4000 mm verarbeiten. Dickere Platten erfordern möglicherweise eine kundenspezifische Konstruktion, daher konsultieren Sie den Hersteller für Ihre spezifischen Anforderungen.

Was sind die elektrischen und Schutzspezifikationen?

Die Antriebsleistung beträgt 5,5–22 kW, die Versorgungsspannung 380 V AC (50 Hz, Drehstrom) gemäß IEC 60038, und die Schutzart ist IP54–IP65 gemäß IEC 60529. Verifizieren Sie diese Spezifikationen immer mit dem Hersteller für Ihre Installation.
