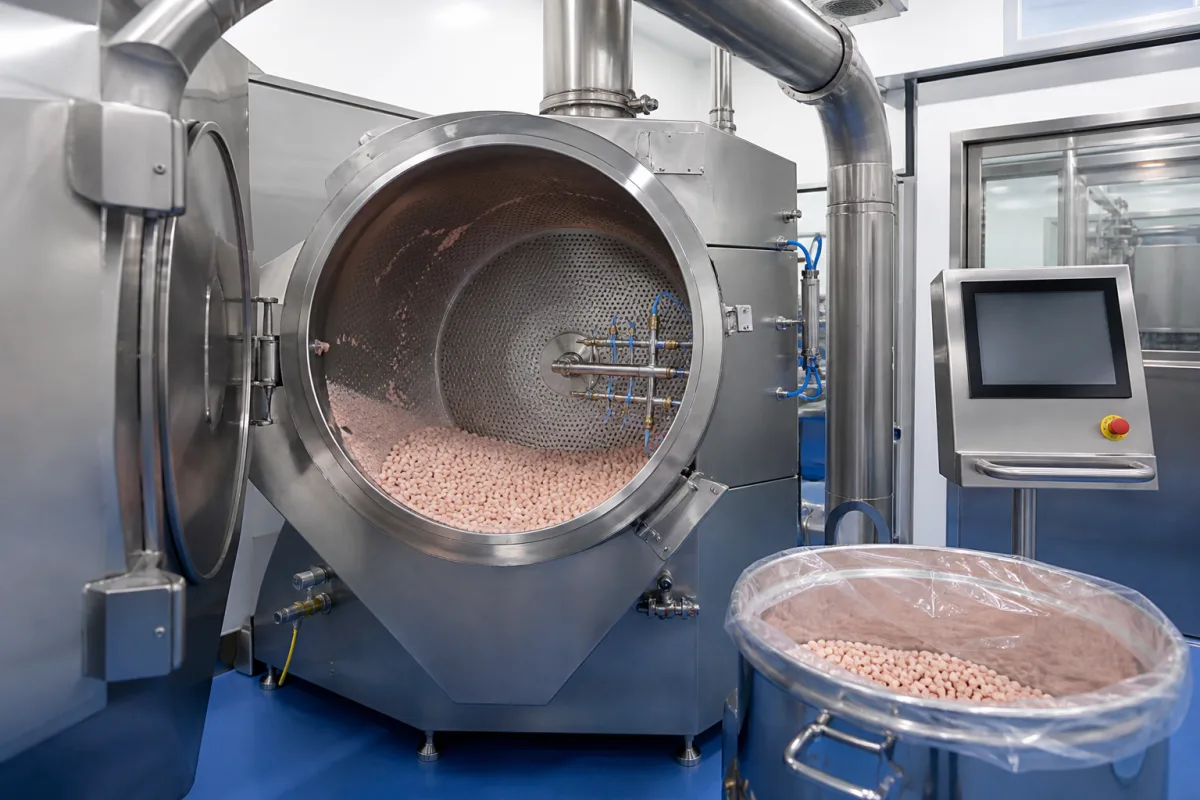

Automatisiertes Pharmazeutisches Tablettenbeschichtungssystem

Name: Automatisiertes Pharmazeutisches Tablettenbeschichtungssystem
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Automatisiertes Pharmazeutisches Tablettenbeschichtungssystem im Bereich Herstellung von pharmazeutischen und medizinischen Chemikalien anhand von Chargenkapazität bis Panndurchmesser eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Automatisiertes Pharmazeutisches Tablettenbeschichtungssystem wird durch die Baugruppe aus Beschichtungstrommel und Sprühsystem beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Automatisiertes System zur gleichmäßigen Applikation funktionaler Beschichtungen auf pharmazeutische Tabletten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Ein integriertes pharmazeutisches Fertigungssystem, das für die präzise, automatisierte Applikation funktionaler Beschichtungen auf Tabletten konzipiert ist. Es kombiniert einen Beschichtungswender, ein Sprühsystem, einen Trocknungsmechanismus und Prozesssteuerungen, um gleichmäßige Beschichtungsdicke und -qualität sicherzustellen. Das System wird zur Applikation von magensaftresistenten, retardierten oder Schutzbeschichtungen auf feste orale Darreichungsformen eingesetzt. Es verfügt über automatisierte Parametersteuerung, Rezeptverwaltung und Reinigungs-in-Place-Fähigkeiten zur Einhaltung der GMP-Richtlinien.

Funktionsprinzip

Tabletten werden in einem rotierenden Wender bewegt, während Beschichtungslösung zerstäubt und auf sie gesprüht wird; erwärmte Luft trocknet die Beschichtung gleichzeitig, um einen gleichmäßigen Film zu bilden.

Technische Parameter

Chargenkapazität

Maximale Tablettenmasse pro Chargenzykluskg

Panndurchmesser

Innendurchmesser der Beschichtungstrommelmm

Anzahl der Sprühdüsen

Anzahl der zerstäubenden SprühdüsenStk.

Luftdurchsatz

Volumen des zugeführten Prozessluftstromsm³/h

Steuerungssystemtyp

Art des Automatisierungssteuergeräts (z.B. SPS, BDE)

Hauptmaterialien

Edelstahl 316L Lebensmittelechte Silikondichtungen Polycarbonat-Sichtfenster PTFE-Sprühdüsen

Komponenten / BOM

Beschichtungstrommel

Hält und bewegt Tabletten während des Beschichtungsprozesses

Material: Edelstahl 1.4404 (316L)

Sprühsystem

Zerstäubt und appliziert Beschichtungslösung gleichmäßig

Material: Edelstahl / PTFE

Luftaufbereitungseinheit

Liefert erwärmte, gefilterte Luft zum Trocknen

Material: Edelstahl

Abluftsystem

Entfernt lösemittelhaltige Luft und hält Unterdruck aufrecht

Material: Edelstahl

Programmierbare Steuerung (SPS)

Automatisiert Prozessparameter und Abläufe

Material: Elektronik / Gehäuse

Reinigung im Betrieb (CIP)-System

Automatisiert die interne Reinigung zwischen Chargen

Material: Edelstahl / Sprühkugeln

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Inkonsistente Regelung des Zerstäubungsluftdrucks unter 0,5 bar → Ungleichmäßige Beschichtungsdicke, die die ±15%-Spezifikation überschreitet, was zu Freisetzungsratenvariabilität führt → Installation doppelt redundanter Druckregler mit 0,1 bar Auflösung und Echtzeit-PID-Regelung

Verschleiß des Wenderantriebsmotorlagers über 50μm Spiel → Wenderdrehzahl-Instabilität, die Tabletten-zu-Tabletten-Aufprallkräfte >5N induziert und Beschichtungsbruch verursacht → Implementierung von Vibrationsüberwachung mit Beschleunigungssensoren, die >2,5 mm/s RMS-Geschwindigkeit detektieren, gekoppelt mit automatischer Schmierungseinspritzung

Technische Bewertung

Betriebsbereich

0,5-3,0 bar Beschichtungsdruck, 30-80°C Beschichtungslösungstemperatur, 20-60 U/min Wenderdrehzahl

Belastungs- und Ausfallgrenzen

Beschichtungsdruck über 3,5 bar verursacht Zerstäubungsversagen, Wenderdrehzahl über 70 U/min induziert Tablettenabrieb, Temperatur über 85°C degradiert Polymerbindemittel

Überschreitung von 3,5 bar stört das Bernoulli-Prinzip in zerstäubenden Düsen, was zu Tropfenkoaleszenz führt. Überschreitung von 70 U/min erzeugt Zentrifugalkräfte, die die Tabletten-Beschichtungsadhäsionsfestigkeit (typischerweise <0,5 MPa) übersteigen. Überschreitung von 85°C initiiert thermischen Abbau von Hydroxypropylmethylcellulose-Polymeren via Kettenbruch.

Fertigungskontext

Automatisiertes Pharmazeutisches Tablettenbeschichtungssystem wird innerhalb von Herstellung von pharmazeutischen und medizinischen Chemikalien nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

pharmaceutical coating machine tablet coater

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	0,5-2,0 bar (Sprühsystem), -10 bis -50 Pa (Wendervakuum)
Verstellbereich / Reichweite:	50-500 ml/min (Beschichtungssuspension)
Einsatztemperatur:	20-80°C (Beschichtungskammer), 40-120°C (Trocknungsluft)
coating thickness:	10-100 Mikrometer
tablet throughput:	50-500 kg/Charge
slurry concentration:	5-25% Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Wässrige Polymerlösungen (HPMC, PVA)Organische lösemittelbasierte Beschichtungen (EC, Schellack)Magensaftresistente Beschichtungssuspensionen (Eudragit, Celluloseacetatphthalat)

Nicht geeignet: Hochabrasive partikuläre Suspensionen (z.B. Titandioxid >40% Feststoffe)

Auslegungsdaten

Chargegröße (kg) und Tablettenabmessungen (mm)
Erforderliche Beschichtungsdicke (Mikrometer) und Gleichmäßigkeit (% RSD)
Produktionsrate (Chargen/Tag) und Rüsthäufigkeit

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verstopfung der Sprühdüse

Cause: Austrocknen der Beschichtungslösung in den Düsen aufgrund unsachgemäßer Abschaltverfahren, unzureichender Reinigungszyklen oder Partikelkontamination in der Beschichtungslösung

Wenderlagerausfall

Cause: Übermäßige Belastung durch Tablettenmasse, unzureichende Schmierung aufgrund hoher Temperaturen und Eindringen von Beschichtungslösung oder Fehlausrichtung durch unsachgemäße Installation

Wartungsindikatoren

Ungleichmäßige Beschichtungsmuster oder sichtbare Streifen auf Tabletten, die auf inkonsistente Sprühapplikation hinweisen
Ungewöhnliche Schleif- oder Quietschgeräusche vom Beschichtungswenderantrieb, die auf Lager- oder Getriebeprobleme hindeuten

Technische Hinweise

Implementierung automatisierter Düsen-Spülzyklen nach jeder Charge und Validierung von Reinigungsverfahren mit Rückstandstests
Etablierung von Vibrationsüberwachung an Wenderlagern und Antriebskomponenten mit Trendanalyse zur Früherkennung von Degradation vor katastrophalem Ausfall

Compliance & Manufacturing Standards

Reference Standards

ISO 14644-1:2015 Reinräume und zugehörige ReinraumumgebungenANSI/ASME BPE-2019 BioprozessausrüstungCE-Kennzeichnung für Maschinenrichtlinie 2006/42/EG

Manufacturing Precision

Beschichtungsdicken-Gleichmäßigkeit: +/- 2% der Soll-Dicke
Tablettengewichts-Variation: +/- 1,5% des Nenngewichts

Quality Inspection

In-Prozess-Beschichtungsdickenmessung via Lasertriangulation
Freisetzungsprüfung gemäß USP <711> für beschichtete Tabletten

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Materialien werden im Aufbau dieses Tablettenbeschichtungssystems verwendet?

Das System ist aus pharmazeutisch zugelassenen Materialien konstruiert, einschließlich Edelstahl 316L für Hauptkomponenten, lebensmittelechten Silikondichtungen, Polycarbonat-Sichtfenstern und PTFE-Sprühdüsen für chemische Beständigkeit und Einhaltung von Industriestandards.

Wie verbessert das automatisierte Steuerungssystem die Beschichtungskonsistenz?

Die speicherprogrammierbare Steuerung (SPS) automatisiert alle Beschichtungsparameter einschließlich Sprühzeit, Luftdurchsatz (m³/h) und Wenderdrehzahl, wodurch eine gleichmäßige Beschichtungsapplikation über jede Charge mit minimalem menschlichem Eingriff und maximaler Wiederholgenauigkeit sichergestellt wird.

Welche Wartungsmerkmale sind für die Einhaltung pharmazeutischer Fertigungsvorschriften enthalten?

Das System umfasst ein Reinigungs-in-Place (CIP)-System für effiziente Sanitärreinigung, ein Abluftsystem zur Dampfkontrolle und ein zugängliches Design mit Sichtfenstern für visuelle Inspektion, das strenge pharmazeutische Fertigungshygieneanforderungen erfüllt.
