Technische Definition

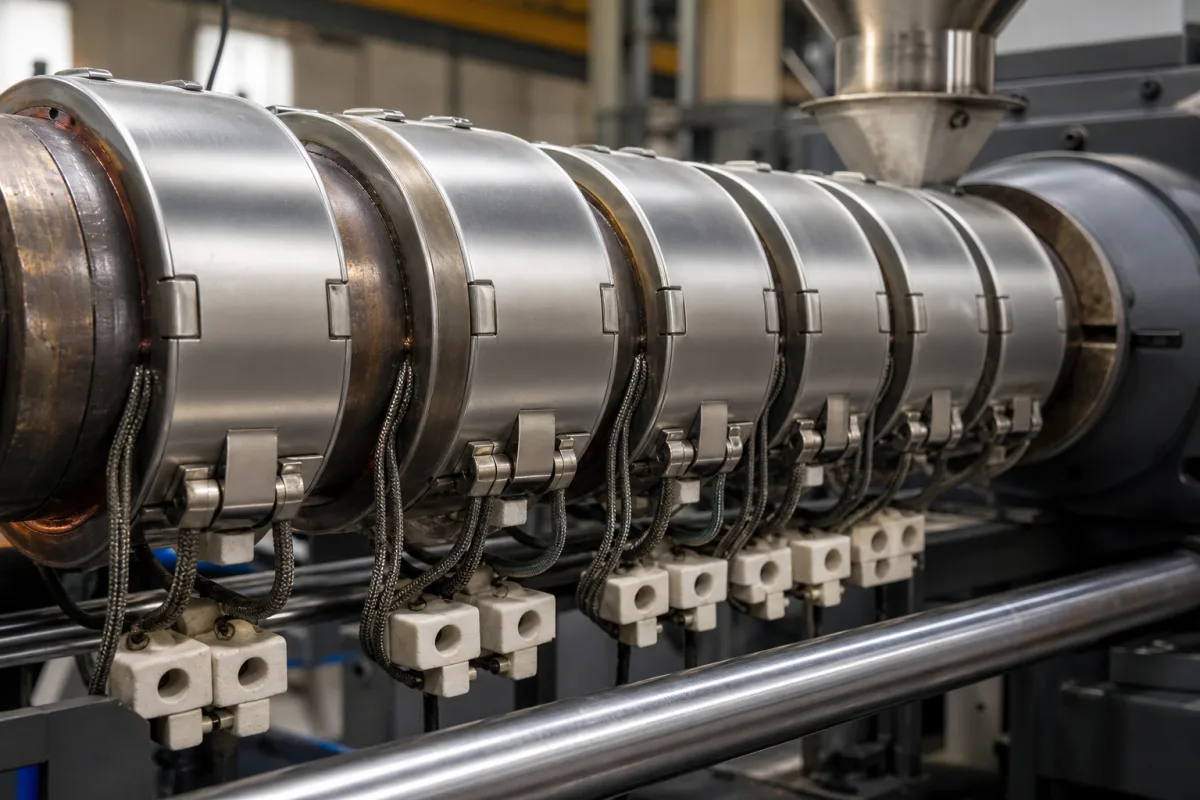

Heizbänder sind zylindrische elektrische Heizelemente, die den Zylinder der Spritzeinheit einer Spritzgießmaschine umschließen. Ihre Hauptfunktion besteht darin, präzise und kontrollierte Wärme an bestimmte Zonen entlang des Zylinders zu liefern, um feste Kunststoffharzpellets in einen geschmolzenen, homogenen Zustand zu überführen, der für das Einspritzen in eine Form geeignet ist. Sie sind entscheidend für die Aufrechterhaltung des korrekten Temperaturprofils für das jeweilige Polymer. Diese Komponenten bestehen typischerweise aus einem Edelstahlmantel (häufig Güte 304 gemäß ASTM A240), der einen Nickel-Chrom-Widerstandsdraht umschließt, wobei Magnesiumoxid als elektrische Isolierung dient. Die Heizleistung reicht von 0,5 bis 5,0 kW, abhängig vom Zylinderdurchmesser und der erforderlichen Schmelztemperatur. Sie arbeiten mit einphasiger 220–240 V AC, andere Spannungen auf Anfrage. Die Leistungsdichte variiert zwischen 2,5 und 7,5 W/cm², wobei eine höhere Dichte die Lebensdauer des Heizers verkürzt. Die maximale Betriebstemperatur beträgt 450°C, darüber verschlechtert sich die Isolierung. Die Widerstandstoleranz beträgt ±10%, um eine gleichmäßige Erwärmung über die Zonen zu gewährleisten. Der Isolationswiderstand beträgt mindestens 100 MΩ, gemessen bei 500 V DC, und die dielektrische Festigkeit hält 1500 V AC für eine Minute ohne Durchschlag stand. Die Schutzart reicht von IP54 bis IP65 gemäß IEC 60529, wobei höhere Schutzarten für staubige oder feuchte Umgebungen geeignet sind. Die Anschlussdrahtlängen betragen typischerweise 300–1000 mm, Sonderlängen auf Anfrage. Das Gewicht liegt zwischen 0,5 und 3,0 kg, abhängig von Größe und Leistung. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller. Heizbänder sind wesentlich für eine gleichmäßige Schmelzequalität, reduzieren den Energieverbrauch und gewährleisten eine konsistente Teilequalität im Spritzgussprozess.
Funktionsprinzip
Heizbänder wandeln elektrische Energie durch Widerstandsheizung in thermische Energie um. Wenn ein elektrischer Strom durch das innere Widerstandselement (typischerweise eine Spule oder ein Band aus Nickel-Chrom-Legierung) fließt, erzeugt es Wärme. Diese Wärme wird durch das Gehäuse des Bandes (oft Edelstahl oder Incoloy) geleitet und an die Zylinderoberfläche der Maschine abgestrahlt/konvektiert, wodurch die Temperatur des Kunststoffmaterials im Inneren erhöht wird. Die Temperatur wird durch ein Thermoelement und einen PID-Regler gesteuert, der die dem Band zugeführte Leistung reguliert, um den gewünschten Sollwert zu halten. Das Design gewährleistet eine gleichmäßige Wärmeverteilung über den Zylinderumfang, wodurch heiße Stellen und thermischer Abbau des Polymers minimiert werden.
