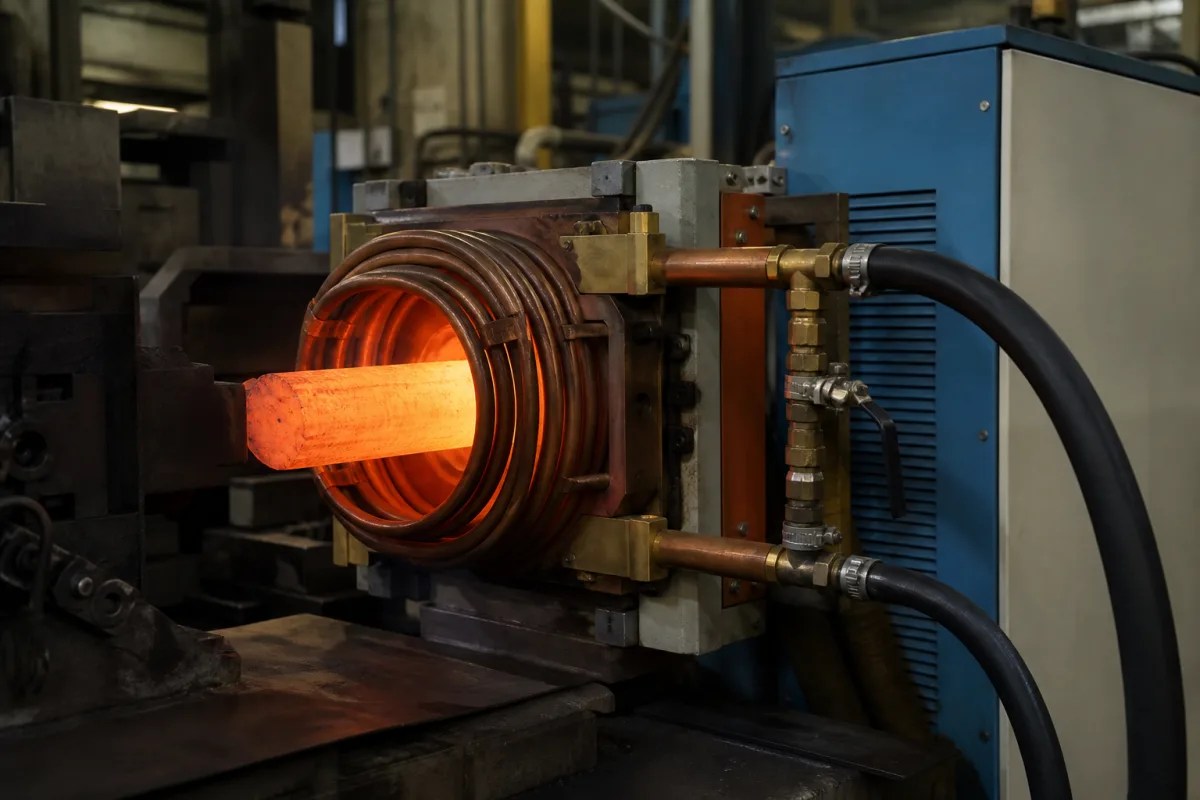

Elektromagnetischer Induktionsheizer

Ein elektromagnetischer Induktionsheizer ist ein industrielles Heizsystem, das Wärme direkt in leitfähigen Materialien durch elektromagnetische Induktion erzeugt. Es besteht aus einer Stromversorgung, einer Induktionsspule und einem Kühlsystem, die magnetische Wechselfelder erzeugen, die in Metallwerkstücken Wirbelströme induzieren. Diese Technologie bietet schnelles, präzises und energieeffizientes Erhitzen für verschiedene Metallverarbeitungsanwendungen wie Schmieden, Härten, Glühen und Schmelzen. Die berührungslose Heizmethode minimiert Kontamination und ermöglicht eine ausgezeichnete Temperaturkontrolle in industriellen Fertigungsumgebungen. Das Gerät arbeitet typischerweise mit einem Leistungsbereich von 5–50 kW, einer Betriebsfrequenz von 1–100 kHz und kann Heiztemperaturen bis zu 1200°C erreichen. Es ist für Werkstücke mit Durchmessern von 10–200 mm ausgelegt und verfügt über ein wassergekühltes Kühlsystem mit Durchflussraten von 10–30 l/min und Drücken von 0,2–0,4 MPa. Die Eingangsspannung beträgt dreiphasig 380 V AC ±10 % bei 50/60 Hz. Die Temperaturregelgenauigkeit beträgt ±5°C, und die Heizgleichmäßigkeit beträgt ±10 % innerhalb der beheizten Zone. Das Gerät arbeitet bei Umgebungstemperaturen von 0–40°C, mit Leistungsreduzierung über 40°C. Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, geeignet für raue Umgebungen. Das Maschinengewicht variiert je nach Leistung zwischen 50 und 500 kg. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Das Arbeitsprinzip besteht darin, dass Wechselstrom durch eine Induktionsspule ein Magnetfeld erzeugt, das im leitfähigen Werkstück Wirbelströme induziert, die durch Widerstand Wärme erzeugen. Diese Methode gewährleistet effizientes, lokales Erhitzen mit minimalen Wärmeverlusten. Bei der Auswahl sind Werkstoff, Größe, erforderliche Heizrate und Temperaturgleichmäßigkeit zu berücksichtigen. Verifizieren Sie modellspezifische Parameter und Normen mit dem gesetzlichen Hersteller oder Lieferanten vor dem Kauf.

Wechselstrom durch eine Induktionsspule erzeugt ein sich schnell änderndes Magnetfeld. Wenn ein leitfähiges Werkstück in dieses Feld gebracht wird, werden im Material Wirbelströme induziert. Diese Ströme fließen gegen den elektrischen Widerstand des Werkstücks und erzeugen Wärme direkt im Material. Frequenz und Leistung des Wechselstroms bestimmen die Tiefe und Intensität der Erwärmung. Diese berührungslose Methode ermöglicht präzise Steuerung und schnelles Erhitzen, da die Wärme intern erzeugt wird und nicht von einer externen Quelle übertragen wird. Das Kühlsystem hält Spule und Leistungselektronik auf sicheren Betriebstemperaturen.
