Werkstückspannvorrichtung

Produktspezifikationen

Technische Details und Fertigungskontext für Werkstückspannvorrichtung

Technische Definition

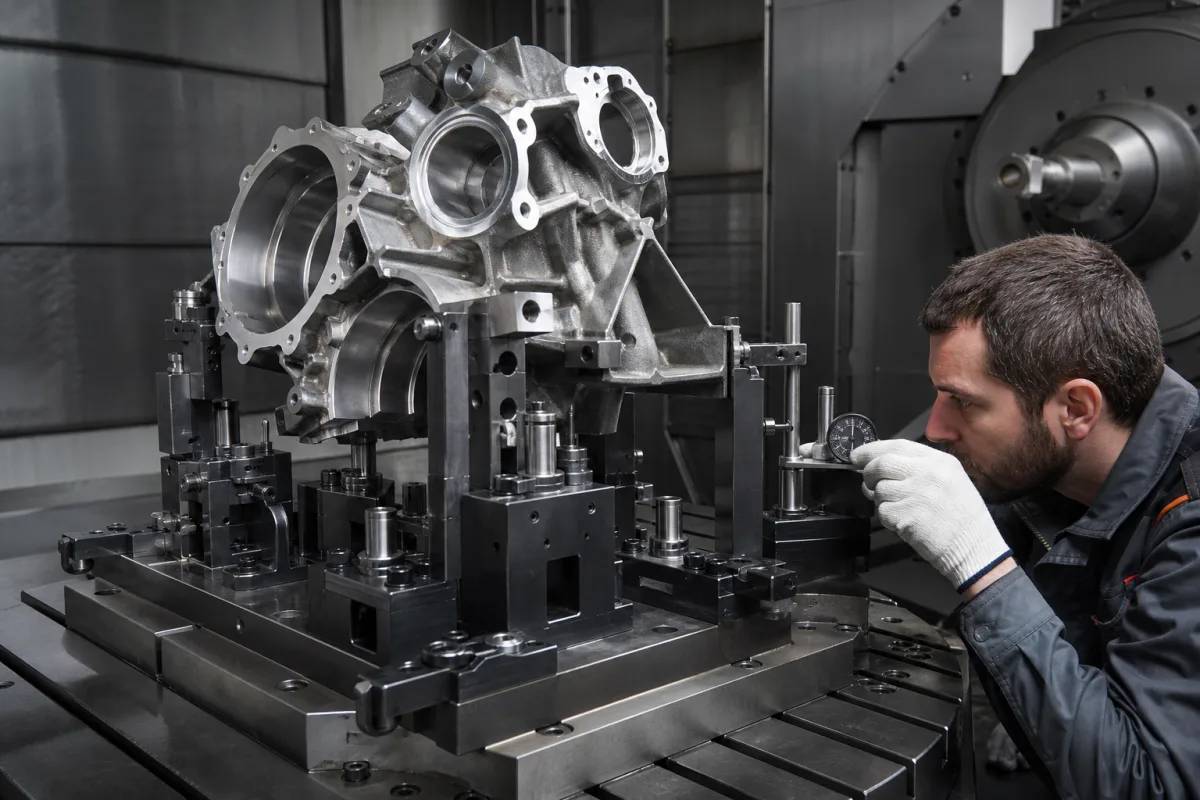

Eine Werkstückspannvorrichtung ist eine kritische Komponente in industriellen Systemen, die eine präzise, stabile und wiederholbare Positionierung von Werkstücken während Bearbeitungs-, Montage-, Prüf- oder anderen Fertigungsprozessen ermöglicht. Sie stellt sicher, dass das Werkstück relativ zu Werkzeugen oder Messgeräten stationär und korrekt ausgerichtet bleibt, wodurch genaue und effiziente Abläufe bei gleichzeitiger Einhaltung von Sicherheitsstandards gewährleistet werden. Die Vorrichtung übt mechanische Spannkräfte über verschiedene Mechanismen (wie hydraulische, pneumatische oder manuelle Systeme) aus, um das Werkstück sicher gegen Auflageflächen zu halten. Diese Auflageflächen legen die Referenzposition und -ausrichtung des Werkstücks im Koordinatensystem der Industrieausrüstung fest. Die Vorrichtung enthält typischerweise verstellbare Elemente, um unterschiedliche Werkstückgrößen und -formen aufzunehmen und gleichzeitig eine präzise Ausrichtung beizubehalten. Typische Materialien sind Stahl und Aluminiumlegierung. Zu den wichtigsten Parametern gehören Spannkraft (5–50 kN), Spannhub (10–100 mm), Wiederholgenauigkeit (±0,01–±0,05 mm nach ISO 230-2), Betriebstemperatur (-10 bis 60 °C), Betriebsdruck (0,4–0,8 MPa), Materialgüte (40Cr nach GB/T 3077), Oberflächenhärte (HRC 45–55 nach ISO 6508), Gewicht (5–50 kg), Grundabmessungen (200×200 bis 500×500 mm) und Schnittstellentyp (ISO 702-1). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Vorrichtung ist für den Einsatz im Maschinen- und Anlagenbau konzipiert; die Auswahl hängt von Werkstückgröße, erforderlicher Spannkraft und Maschinenschnittstelle ab. Bestätigen Sie vor Beschaffung oder Verwendung immer modellspezifische Spezifikationen und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Werkstückspannvorrichtung übt mechanische Spannkräfte über verschiedene Mechanismen (wie hydraulische, pneumatische oder manuelle Systeme) aus, um das Werkstück sicher gegen Auflageflächen zu halten. Diese Auflageflächen legen die Referenzposition und -ausrichtung des Werkstücks im Koordinatensystem der Industrieausrüstung fest. Die Vorrichtung enthält typischerweise verstellbare Elemente, um unterschiedliche Werkstückgrößen und -formen aufzunehmen und gleichzeitig eine präzise Ausrichtung beizubehalten. Die Spannkraft wird im Bereich von 5–50 kN erzeugt, der Spannhub beträgt 10–100 mm. Die Wiederholgenauigkeit liegt bei ±0,01–±0,05 mm, was eine konsistente Positionierung gewährleistet. Der Betriebsdruck reicht von 0,4–0,8 MPa, und die Vorrichtung arbeitet bei -10 bis 60 °C. Das Material ist typischerweise 40Cr-Legierungsstahl mit einer Oberflächenhärte von HRC 45–55. Die Grundabmessungen betragen 200×200 bis 500×500 mm, und die Schnittstelle entspricht ISO 702-1. Diese Parameter müssen für das spezifische Modell verifiziert werden.

Hauptmaterialien

Stahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Spannkraft	5–50 kN	Required to prevent workpiece movement during machining
Spannhub	10–100 mm	Determines workpiece size range
Wiederholgenauigkeit	±0.01–±0.05 mm	Critical for consistent machining accuracyISO 230-2
Betriebstemperatur	-10–60 °C	Outside range may affect sealing and material properties
Betriebsdruck	0.4–0.8 MPa	Below 0.4 MPa clamping force is insufficient
Werkstoff	40Cr	High-strength alloy steel for durabilityGB/T 3077
Oberflächenhärte	HRC 45–55	Ensures wear resistanceISO 6508
Gewicht	5–50 kg	Affects handling and machine load
Grundmaße	200×200–500×500 mm	Must fit machine table
Befestigungsschnittstelle	ISO 702-1	Compatible with standard machine spindlesISO 702-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Grundplatte
Bietet die Grundlage und Montagefläche für alle Vorrichtungskomponenten
Material: Stahl oder Gusseisen
Zentrierstifte
Festlegen präziser Referenzpunkte für die Werkstückpositionierung
Material: Vergüteter Stahl
Spannmechanismus
Übt Kraft aus, um das Werkstück gegen Positionierflächen zu sichern
Material: Stahl mit verschleißfesten Oberflächen
Schnellwechseladapter
Ermöglicht schnellen Vorrichtungswechsel zwischen verschiedenen Werkstücken
Material: Präzisionsgefräster Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 500 psi
Weitere Spezifikationen:	Werkstückgewichtskapazität: 0,5 bis 500 kg
Betriebstemperatur:	-20 °C bis 150 °C

Montage- und Anwendungskompatibilität

Metalle (Stahl, Aluminium, Titan)Kunststoffe (ABS, Polycarbonat, Nylon)Verbundwerkstoffe (Kohlenstofffaser, Glasfaser)

Nicht geeignet: Hochkorrosive chemische Bäder (z.B. starke Säuren wie Salzsäure oder Schwefelsäure)

Auslegungsdaten

Werkstückabmessungen (Länge, Breite, Höhe)
Werkstückgewicht und Schwerpunktlage
Erforderliche Spannkraft und Positioniergenauigkeit

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-25 kN Spannkraft, 0,01-0,1 mm Positioniergenauigkeit, -20 °C bis 150 °C Temperaturbereich

Belastungs- und Ausfallgrenzen

Spannkraft überschreitet 30 kN und verursacht dauerhafte Verformung, Positionsfehler überschreitet 0,15 mm, Temperatur überschreitet 200 °C und verursacht thermische Ausdehnung über 0,2 % hinaus

Plastische Verformung bei Streckgrenze (typisch 250-400 MPa für Stahlvorrichtungen), thermischer Ausdehnungskoeffizienten-Mismatch (α=11,7×10⁻⁶/°C für Stahl vs α=23×10⁻⁶/°C für Aluminiumwerkstück), Ermüdungsbruch an Spannungskonzentrationspunkten (Kerbfaktor Kt=2,5-4,0)

Fertigungskontext

Werkstückspannvorrichtung wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Spannkraftdegradation

Ursache: Verschleiß in Spannmechanismen (z.B. abgenutzte Spannbacken, Hydraulik-/Pneumatikdichtungsleckagen), thermische Ausdehnungs-/Schrumpfungszyklen oder Materialermüdung durch wiederholtes Be- und Entladen.

Fehlausrichtung oder Positionsdrift

Ursache: Angesammelter Schmutz auf Anschlagsflächen, lockere Befestigungselemente/Buchsen oder strukturelle Verformung durch Überdrehmomente oder Stoßbelastungen.

Wartungsindikatoren

Sichtbares Werkstückrutschen oder inkonsistente Bearbeitungsergebnisse (z.B. Maßabweichungen außerhalb der Toleranz)
Ungewöhnliche Geräusche (z.B. Schleifen, Klicken) während Spann-/Entspannzyklen

Technische Hinweise

Regelmäßige Drehmomentkontrollen und Ausrichtungsverifikation mit Präzisionsinstrumenten (z.B. Messuhren, Laserausrichtungsgeräte) implementieren.
Reinigungs- und Schmierplan für bewegliche Teile etablieren und Schutzabdeckungen zur Minimierung von Kontamination durch Späne/Kühlmittel verwenden.

Konformität und Fertigungsnormen

Referenznormen

ANSI B5.54-2005 - Verfahren zur Leistungsbewertung von CNC-BearbeitungszentrenDIN 69893-1:2012 - Werkzeughalter für Werkzeugmaschinen - Schäfte und Aufnahmebohrungen für Werkzeughalter mit zylindrischem Schaft

Fertigungsgenauigkeit

Ebenheit: 0,05 mm pro 300 mm
Bohrungsdurchmesser: H7-Toleranz (+0,000 mm/+0,025 mm)

Qualitätsprüfung

Koordinatenmessmaschine (KMM)-Verifikation kritischer Abmessungen
Rauheitsmessung der Oberfläche mit Profilometer

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Zyklische Belastung bei 10⁶ Zyklen über 50 % der Streckgrenze → Ermüdungsrissausbreitung an Befestigungsbohrungen der Vorrichtungsbasis → Konstruktion mit Ausrundungsradien R≥3t (t=Materialstärke), Kugelstrahlen zur Erzeugung von Druckeigenspannungen von 400-600 MPa

Thermischer Gradient von 100 °C über die Vorrichtungs-Werkstück-Schnittstelle → Differenzielle thermische Ausdehnung verursacht 0,3 mm Positionsdrift → Materialabstimmung mit thermischem Ausdehnungskoeffizientenunterschied Δα≤5×10⁻⁶/°C, aktive thermische Kompensation mit Peltier-Elementen mit 0,1 °C Regelgenauigkeit

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Werkstückspannvorrichtung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Werkstückspannvorrichtung

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Spannkraftbereich einer Werkstückspannvorrichtung?

Die Spannkraft liegt typischerweise zwischen 5 und 50 kN, wie in den Referenzparametern angegeben. Der genaue Wert hängt jedoch vom spezifischen Modell und der Anwendung ab. Bestätigen Sie dies immer mit dem Hersteller.

Welche Normen gelten für Werkstückspannvorrichtungen?

Relevante Normen sind ISO 230-2 für Wiederholgenauigkeit, GB/T 3077 für Materialgüte, ISO 6508 für Oberflächenhärte und ISO 702-1 für die Schnittstelle. Dies sind Referenznormen; die Konformität muss mit dem Lieferanten bestätigt werden.

Wie wähle ich die richtige Werkstückspannvorrichtung aus?

Berücksichtigen Sie Werkstückgröße, erforderliche Spannkraft, Betriebsumgebung und Maschinenschnittstelle. Verwenden Sie die Referenzparameter (z. B. Spannhub, Grundabmessungen) als Ausgangspunkt, bestätigen Sie jedoch Ihre spezifischen Anforderungen mit dem Hersteller.

Welche Wartung ist für eine Werkstückspannvorrichtung erforderlich?

Überprüfen Sie regelmäßig die Spannflächen auf Verschleiß, prüfen Sie Hydraulik-/Pneumatiksysteme auf Lecks und verifizieren Sie die Ausrichtung. Befolgen Sie den Wartungsplan des Herstellers. Wenn die Wiederholgenauigkeit nachlässt, kalibrieren Sie neu oder ersetzen Sie verschlissene Teile.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
