Technische Definition

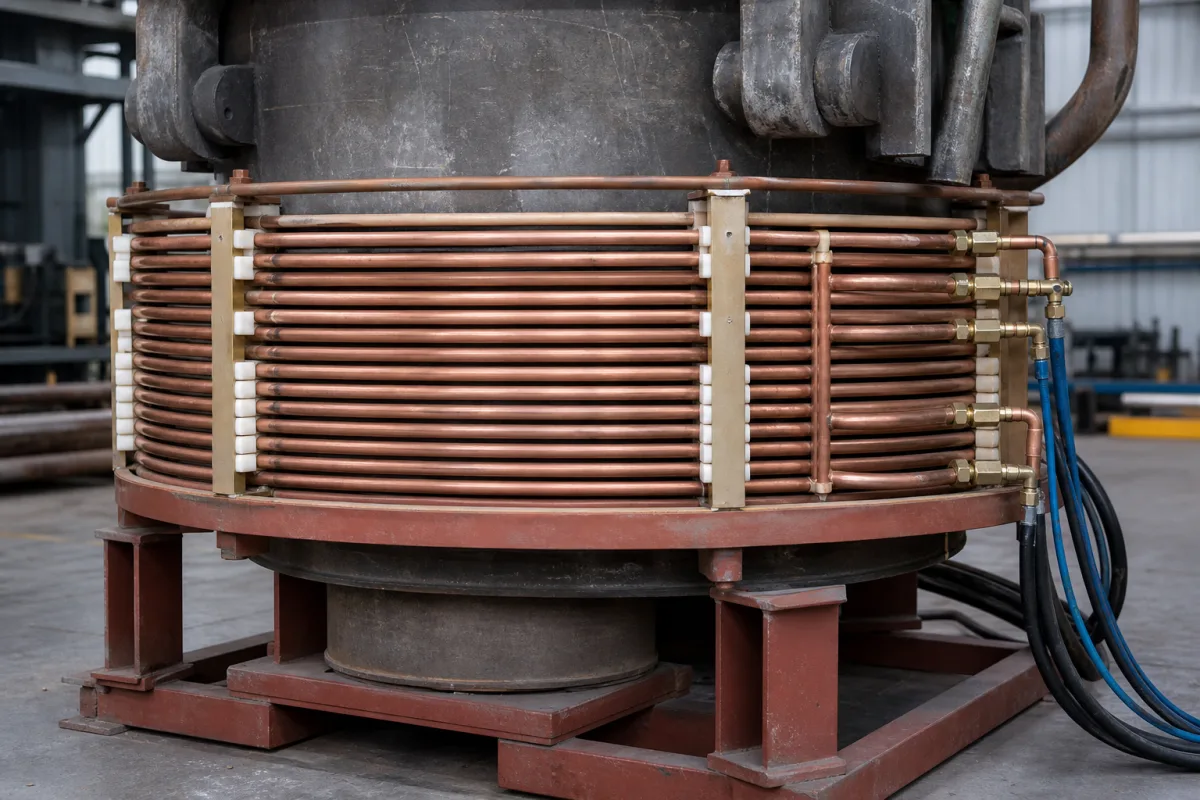

Die Induktionsrührspule ist eine kritische Komponente von Vakuum-Induktionsentgasungsanlagen (VID), die in Metallraffinationsprozessen eingesetzt werden. Diese spezielle Spule erzeugt hochfrequente alternierende Magnetfelder, die die Vakuumkammer durchdringen und in dem darunter liegenden Metallbad Wirbelströme induzieren. Diese Ströme erzeugen elektromagnetische Kräfte, die das geschmolzene Metall ohne physischen Kontakt rühren, wodurch Homogenisierung, Temperaturgleichmäßigkeit und effiziente Entfernung gelöster Gase und Verunreinigungen während des Entgasungsprozesses gefördert werden. Die Spule besteht typischerweise aus hochreinem Kupferrohr mit Hochtemperatur-Isolierung und integrierten Kühlwasserkanälen zur Bewältigung der Wärmelasten. Sie arbeitet nach dem Prinzip der elektromagnetischen Induktion: Wenn Wechselstrom durch die Spule fließt, erzeugt sie ein zeitlich veränderliches Magnetfeld, das die Wände der Vakuumkammer durchdringt und in dem leitfähigen geschmolzenen Metall zirkulierende Wirbelströme induziert. Die Wechselwirkung zwischen diesen Wirbelströmen und dem Magnetfeld erzeugt Lorentzkräfte, die das geschmolzene Metall in einem kontrollierten Rührbild antreiben, typischerweise mit einer Doppelschleifen-Zirkulation, die Material vom Boden an die Oberfläche bringt. Zu den wichtigsten Parametern gehören Nennleistung (100–500 kW), Versorgungsspannung (380–690 V AC, Drehstrom, 50/60 Hz, gemäß IEC 60038), Frequenz (0,5–5 Hz, niedriger für tiefere Durchdringung), Spuleninnendurchmesser (800–2000 mm), Spulenhöhe (500–1500 mm), Windungszahl (10–30), Kühlwasserdurchfluss (20–80 l/min), Kühlwassereintrittstemperatur (5–35 °C), maximale Spulentemperatur (80–120 °C), Isolierstoffklasse (F–H gemäß IEC 60085), Schutzart (IP54–IP65 gemäß IEC 60529) und Gewicht (500–3000 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Spule ist so ausgelegt, dass sie zu den Abmessungen von Pfanne oder Gefäß passt; die Kompatibilität ist zu verifizieren. Konsultieren Sie stets den Hersteller oder Lieferanten für modellspezifische Werte und Normen.
Funktionsprinzip
Die Spule arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wechselstrom durch die Spule erzeugt ein zeitlich veränderliches Magnetfeld, das die Wände der Vakuumkammer durchdringt und in dem leitfähigen geschmolzenen Metall Wirbelströme induziert. Die Wechselwirkung zwischen diesen Wirbelströmen und dem Magnetfeld erzeugt Lorentzkräfte, die das geschmolzene Metall in einem kontrollierten Rührbild antreiben, typischerweise mit einer Doppelschleifen-Zirkulation, die Material vom Boden an die Oberfläche bringt.
