Auf Basis strukturierter CNFX-Herstellerprofile wird Walzgerüst im Bereich Grundmetallherstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.
Ein typisches Walzgerüst wird durch die Baugruppe aus Deckel und Gehäusestütze beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

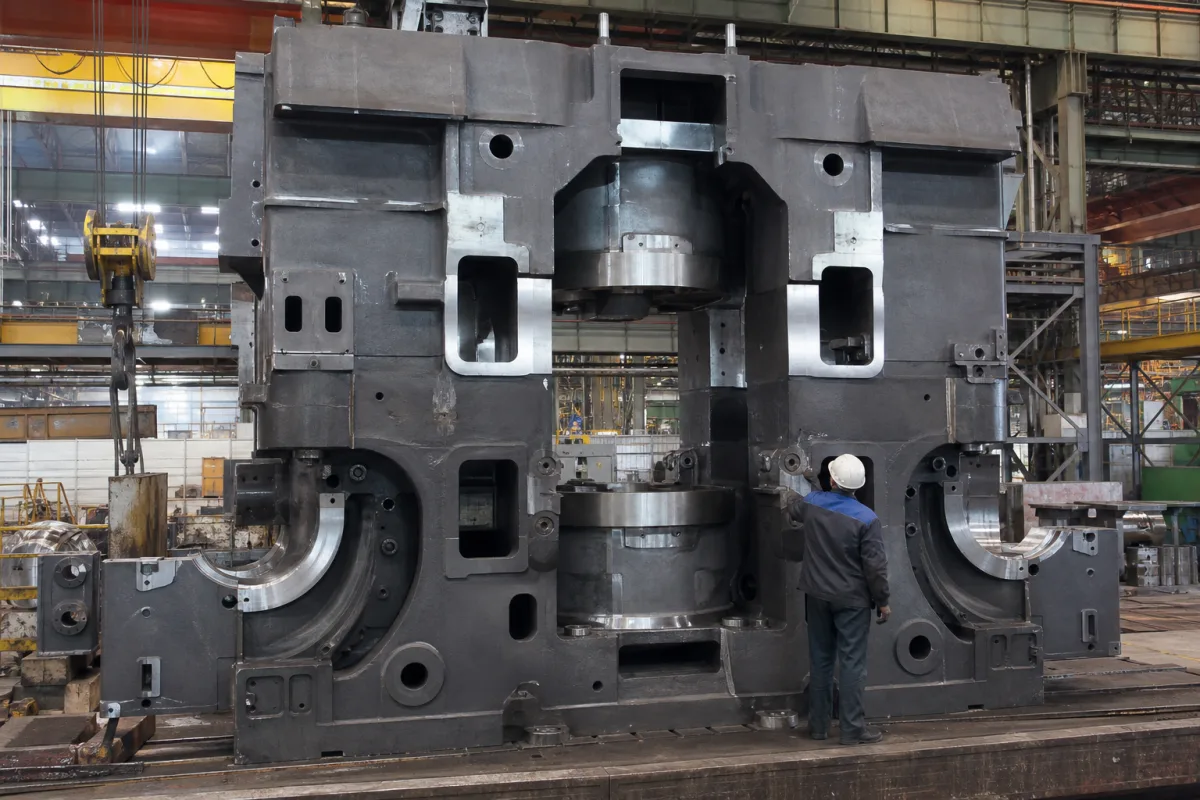

Der Hauptrahmen eines Walzgerüstes, der alle anderen Komponenten trägt und die Walzkräfte aufnimmt.
Das Walzgerüst fungiert als passive, lasttragende Struktur. Es bewegt sich nicht, sondern stellt ein festes, extrem starres Gehäuse bereit. Während des Walzens werden die Kräfte aus der Metallverformung über die Arbeits- und Stützwalzen in ihre Lager übertragen, die in den Fenstern des Gerüstes sitzen. Die Konstruktion des Gerüstes (oft ein geschlossener oder oben offener Rahmen) verteilt diese massiven Zug-, Druck- und Biegespannungen über seinen robusten Querschnitt, verhindert Durchbiegung und hält den kritischen Spalt (Walzspalt) zwischen den Arbeitswalzen aufrecht. Seine Stabilität ist grundlegend für die geometrische Genauigkeit und Betriebssicherheit der Walze.
Ursache → Fehlermodus → Engineering-Maßnahme
Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.
Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.
| Traglast: | Bis zu 100 MPa statisch, 150 MPa Spitzenwert dynamisch |
| Verstellbereich / Reichweite: | Maximale Walzkraft: 50 MN, Schwingungstoleranz: 0,5 mm/s RMS, Ermüdungszyklen: 10^7 bei Auslegungslast |
| Einsatztemperatur: | Umgebungstemperatur bis 150°C (Betrieb), -20°C bis 200°C (Materialgrenzen) |
Herstellerprofile mit passender Produktionsfähigkeit in China.
Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.
Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
Ein Walzgerüst aus Stahlguss wird durch Gießen von flüssigem Stahl in Formen hergestellt, ideal für komplexe Formen und kostengünstige Produktion. Ein Walzgerüst aus Schmiedestahl wird unter hohem Druck geformt und bietet überlegene Festigkeit, Korngefüge und Haltbarkeit für extreme Walzkräfte, allerdings zu höheren Kosten.
Inspizieren Sie die Verschleißplatten oder Liner in den Gerüstfenstern alle 3-6 Monate unter Normalbetrieb, oder häufiger bei Hochleistungsanwendungen. Der Austausch hängt vom Verschleißbild und den Walzkräften ab und ist typischerweise alle 1-3 Jahre erforderlich, um die Präzision zu erhalten und Schäden an anderen Komponenten zu verhindern.
Zu den Schlüsselfaktoren gehören die maximale Walzkraft, das zu verarbeitende Material (z.B. Stahl, Aluminium), der Walzentyp (z.B. Warm- oder Kaltwalzen), die Betriebsgeschwindigkeit und die erwartete Ermüdungslebensdauer. Das Design muss statische Lasten, dynamische Kräfte und thermische Ausdehnung in metallverarbeitenden Umgebungen berücksichtigen.
