Torpedoförmiger Behälter

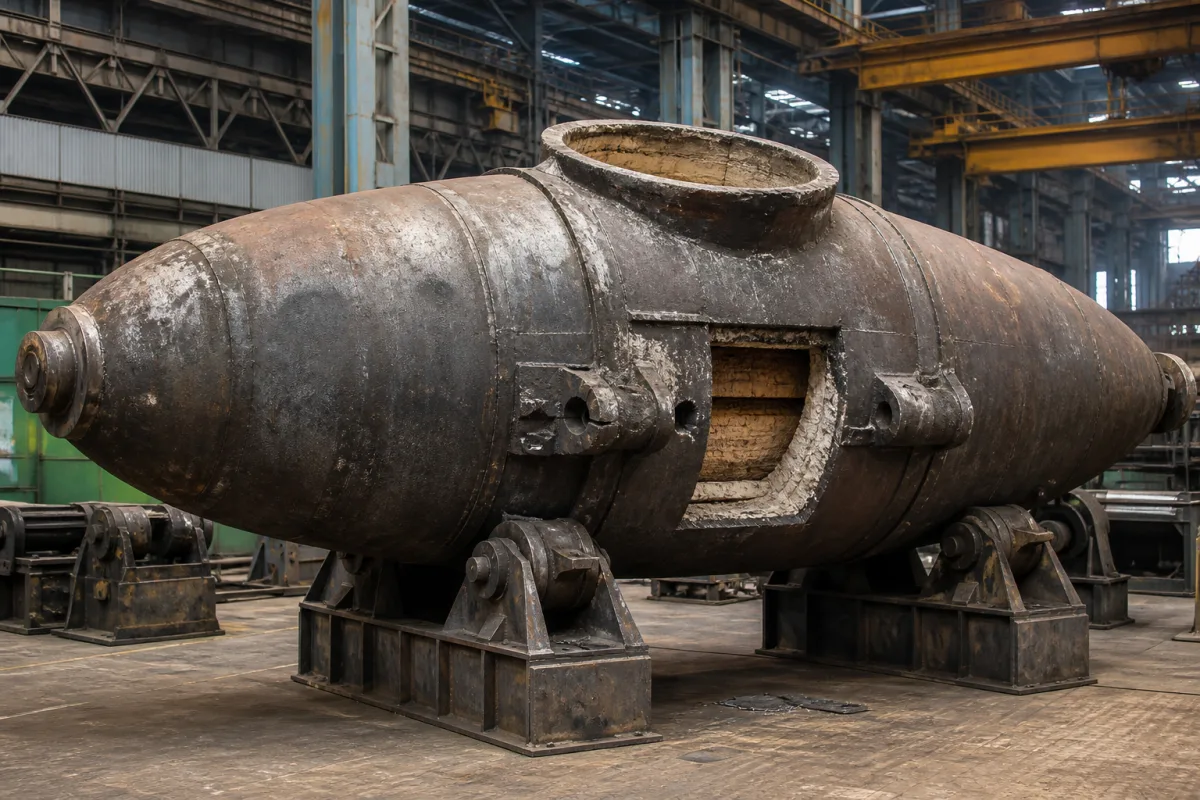

Der torpedoförmige Behälter ist die Kernkomponente eines Hot-Metal-Torpedowagens, eines speziellen Schienenfahrzeugs für die Stahlherstellung. Es handelt sich um einen großen, feuerfest ausgekleideten, zylindrischen Behälter mit verjüngten Enden, der dazu dient, hochtemperiertes flüssiges Metall (typischerweise Eisen oder Stahl) effizient vom Hochofen zu verschiedenen Verarbeitungsstationen wie dem Sauerstoffaufblas-Konverter oder dem Stahlwerk zu transportieren. Seine Form minimiert Wärmeverluste und Schlackenmitnahme während des Transports. Der Behälter besteht aus einem Stahlmantel und einer mehrschichtigen feuerfesten Auskleidung, die das flüssige Metall isoliert und die Temperatur während des Schienentransports aufrechterhält. Die torpedoförmige Form reduziert die Strahlungswärmeverluste über die Oberfläche und fördert die Stabilität während der Bewegung. Der Behälter wird über eine Kippvorrichtung am Hochofenabstich beladen und durch Kippen des gesamten Wagens entleert, wobei das Metall durch den Ausguss gegossen wird. Typische Parameter umfassen eine Nennkapazität von 150–400 t, eine Manteldicke von 20–40 mm, eine Betriebstemperatur von 1200–1500 °C, einen Kippwinkel von 90–110°, eine Drehzahl von 0,1–0,5 U/min, eine Gesamtlänge von 10–20 m, eine Gesamtbreite von 2,5–3,5 m, eine Gesamthöhe von 3,0–4,5 m, ein Eigengewicht von 80–200 t, eine Dicke der feuerfesten Auskleidung von 200–350 mm, eine Mantelwerkstoffgüte Q345R nach GB/T 713 und einen Radstand von 6–12 m. Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Der Behälter ist eine Komponente in der Grundmetallherstellung; seine Auswahl hängt von Faktoren wie der Kapazität für flüssiges Metall, der Spurweite und der lichten Höhe ab. Für die Beschaffung sind modellspezifische Abmessungen, Werkstoffgüten und die Einhaltung geltender Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Der Behälter wird über eine Kippvorrichtung am Hochofenabstich mit flüssigem Metall beladen. Seine feuerfeste Auskleidung isoliert das flüssige Metall, um die Temperatur während des Schienentransports zu halten. Die aerodynamische Torpedoform reduziert die Strahlungswärmeverluste über die Oberfläche und fördert die Stabilität während der Bewegung. Die Entleerung erfolgt durch Kippen des gesamten Wagens, wobei das Metall durch den Ausguss gegossen wird. Der Kippwinkel und die Drehzahl werden gesteuert, um ein vollständiges Ausgießen ohne übermäßige Belastung der Struktur zu gewährleisten. Die feuerfeste Auskleidung muss regelmäßig auf Verschleiß und thermische Schäden untersucht werden, da sie die Wärmedämmung und die Integrität der Eindämmung direkt beeinflusst. Der Stahlmantel bietet strukturelle Unterstützung und muss auf Risse oder Verformungen geprüft werden, insbesondere nach wiederholten thermischen Zyklen. Eine ordnungsgemäße Wartung der Kippvorrichtung und der Schienenverbindung ist für den sicheren Betrieb unerlässlich.
