Technische Definition

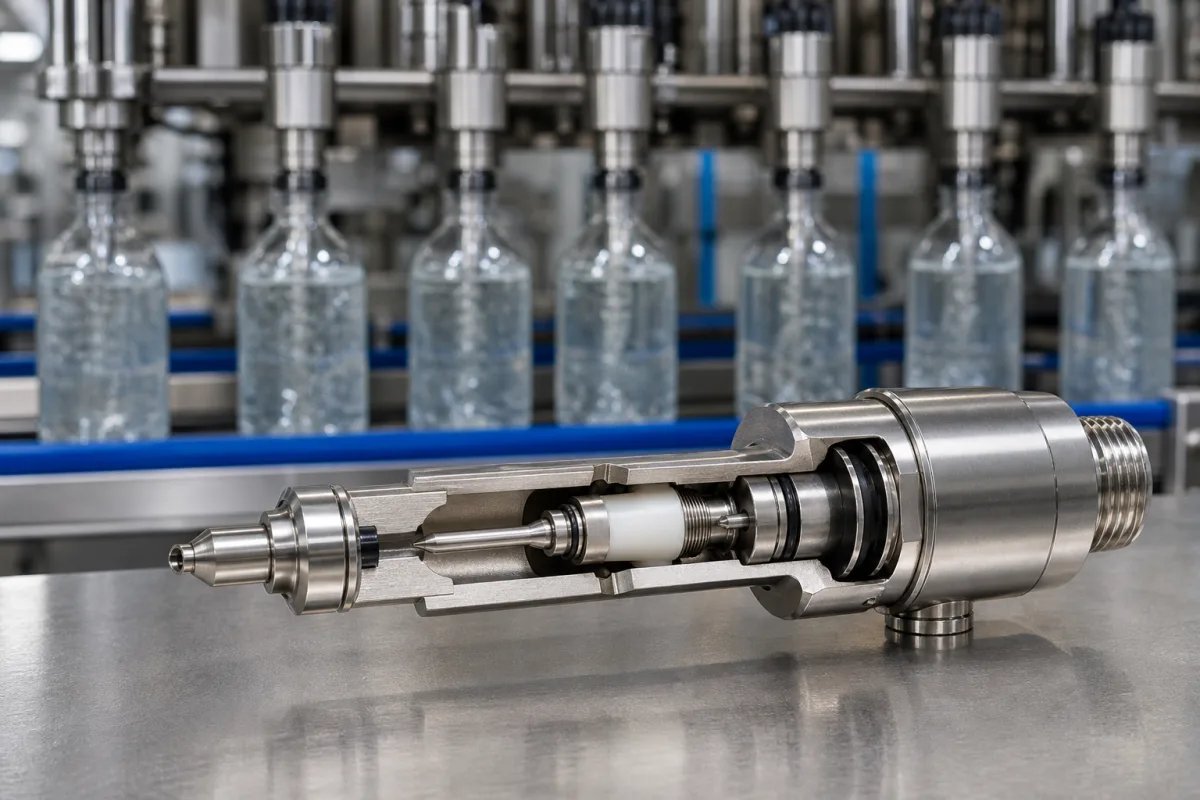

Die Getränkeabfüll-Düsenbaugruppe ist eine präzisionsgefertigte Komponente für Getränkeabfüllmaschinen, die eine genaue volumetrische Kontrolle und einen sauberen Flüssigkeitsabschluss während des Hochgeschwindigkeitsabfüllprozesses gewährleistet. Sie hält konstante Durchflussraten aufrecht und verhindert Tropfen und Kontamination. Die Baugruppe ist für verschiedene Getränkeviskositäten und Kohlensäuregrade ausgelegt. Sie besteht aus 316L-Edelstahl, lebensmittelechtem PTFE und EPDM-Dichtungen, die korrosionsbeständig und lebensmittelecht sind. Zu den wichtigsten Parametern gehören: Bohrungsdurchmesser 2–8 mm, maximale Durchflussrate 50–200 l/min, Betriebsdruckbereich 1,0–1,6 bar, Temperaturbereich -10 bis 90 °C für CIP/SIP, Anschlussgewindegröße G1/2–G1 (ISO 228-1). Die Lebensdauer beträgt 1–5 Millionen Zyklen, die Oberflächengüte Ra 0,4–0,8 µm (ISO 4287) zur Vermeidung von Bakterienwachstum. Das Gewicht beträgt 0,5–1,5 kg, die Schutzart IP65 (IEC 60529) und die Durchflussgenauigkeit ±1,0 %. Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung verifiziert werden. Die Baugruppe arbeitet mit einem federbelasteten Ventilmechanismus, der bei pneumatischem Druck öffnet und bei Druckentlastung sauber schließt, um Tropfen zu verhindern. Sie ist für die Integration in Getränkeabfülllinien ausgelegt. Die Leistung hängt von korrekter Installation, Kalibrierung und Wartung ab. Beim Einkauf sind modellspezifische Spezifikationen, Materialzertifikate und die Einhaltung relevanter Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Die Düsenbaugruppe verwendet einen federbelasteten Ventilmechanismus. Wenn pneumatischer Druck angelegt wird, öffnet das Ventil und ermöglicht den Flüssigkeitsfluss durch die Öffnung. Die Durchflussrate wird durch die Öffnungsgröße und die Druckdifferenz gesteuert. Wenn der Druck abfällt, schließt die Feder das Ventil und sorgt für einen sauberen Abschluss, der Tropfen verhindert. Dieses Design gewährleistet genaue Füllmengen und minimiert Produktabfall. Die Dichtflächen des Ventils bestehen aus EPDM und PTFE, die mit Lebensmitteln und Reinigungsmitteln kompatibel sind. Die Baugruppe ist für einen bestimmten Druck- und Temperaturbereich ausgelegt. Die Leistung kann durch Faktoren wie Flüssigkeitsviskosität, Kohlensäuregehalt und Gegendruck beeinflusst werden. Regelmäßige Inspektion und Wartung der Dichtungen und Feder sind erforderlich, um eine gleichbleibende Leistung zu gewährleisten und Leckagen zu vermeiden.
