Technische Definition

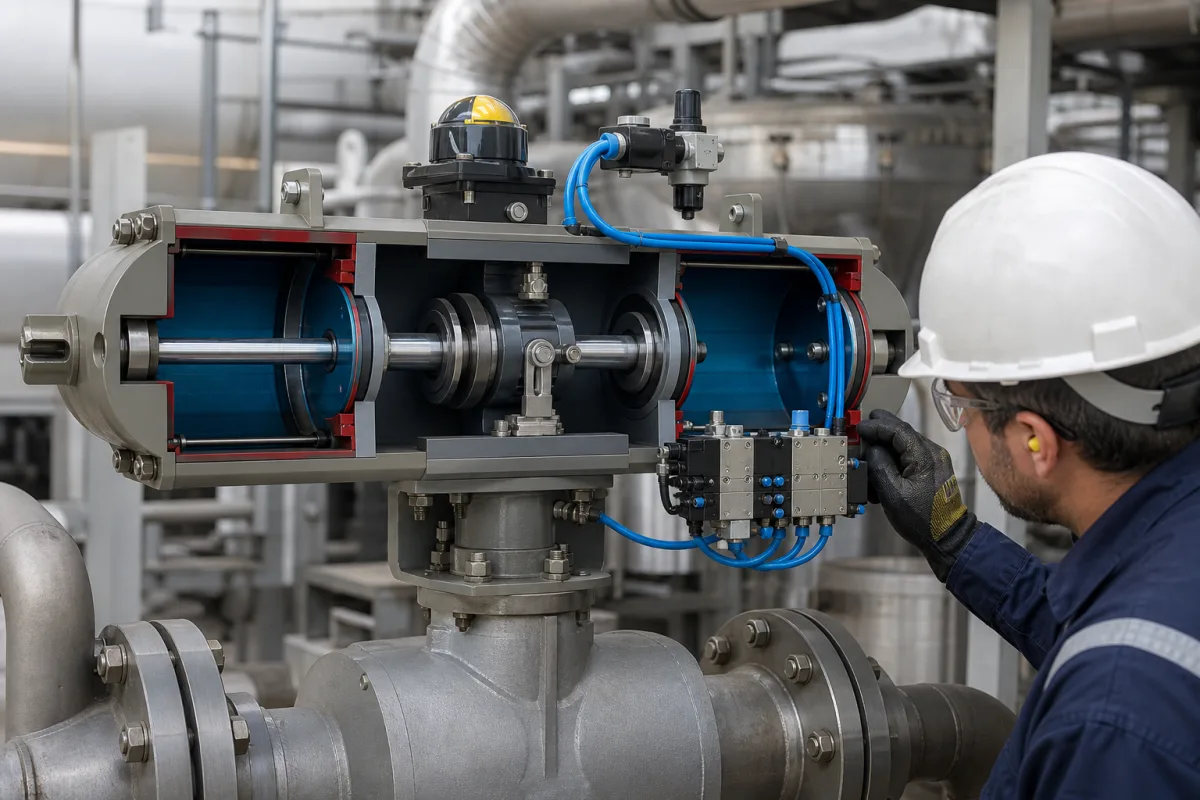

Ein Pneumatikantrieb ist eine Kernkomponente in industriellen Systemen, die Druckluft als Energiequelle nutzt, um kontrollierte mechanische Bewegung zu erzeugen. Er dient als Schnittstelle zwischen dem Steuerungssystem und dem physischen Prozess, indem er pneumatische Signale in präzise lineare oder rotatorische Bewegungen übersetzt, um Ventile, Schieber, Kupplungen, Bremsen oder andere mechanische Elemente zu betätigen. Seine Rolle ist entscheidend für Automatisierung, Positionierung und Kraftanwendung in Fertigungs-, Verarbeitungs- und Materialhandhabungsanwendungen. Der Antrieb funktioniert, indem Druckluft in eine oder mehrere Kammern geleitet wird, die typischerweise durch einen Kolben oder eine Membran getrennt sind. Der Differenzdruck, der über dieses bewegliche Element entsteht, erzeugt eine Kraft. Bei einem Linearmotor schiebt oder zieht diese Kraft eine Stange. Bei einem Drehantrieb (Flügel- oder Kolbentyp) erzeugt die Kraft ein Drehmoment auf einer Welle. Richtung und Geschwindigkeit der Bewegung werden durch Regulierung des Luftstroms in und aus den Kammern über Magnetventile gesteuert, während die Kraft-/Drehmomentabgabe eine Funktion des Luftdrucks und der effektiven Fläche des Kolbens oder der Membran ist. Typische Materialien umfassen Aluminiumlegierung, Edelstahl, Nitrilkautschuk und Polyurethan. Wichtige Parameter umfassen Betriebsdruck (1,0–1,6 MPa), Drehmomentabgabe (10–1000 N·m bei 0,6 MPa, ISO 5211), Schwenkwinkel (0–90°, ISO 5211), Luftverbrauch (0,5–50 L/min bei 0,6 MPa und 1 Hz, ISO 1219), Betriebstemperatur (-20–80 °C für NBR-Dichtungen, ISO 5211), Schutzart (IP65–IP67, IEC 60529), Gehäusematerial (6061-T6 Aluminiumlegierung, ASTM B211), Wellenmaterial (17-4PH Edelstahl, ASTM A564), Gewicht (1,5–25 kg), Anschlussflansch (F03–F25, ISO 5211), Luftanschluss (G1/8–G1/2, ISO 228-1) und Lebensdauer (mindestens 1.000.000 Zyklen). Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Daten mit dem Hersteller.
Funktionsprinzip
Druckluft wird in eine oder mehrere Kammern geleitet, die durch einen Kolben oder eine Membran getrennt sind. Der Differenzdruck über das bewegliche Element erzeugt eine Kraft. Bei Linearmotoren bewegt diese Kraft eine Stange; bei Drehantrieben erzeugt sie ein Drehmoment auf einer Welle. Magnetventile regulieren den Luftstrom in und aus den Kammern, um Richtung und Geschwindigkeit zu steuern. Die Ausgangskraft oder das Drehmoment hängt vom Luftdruck und der effektiven Fläche des Kolbens oder der Membran ab.
