Technische Definition

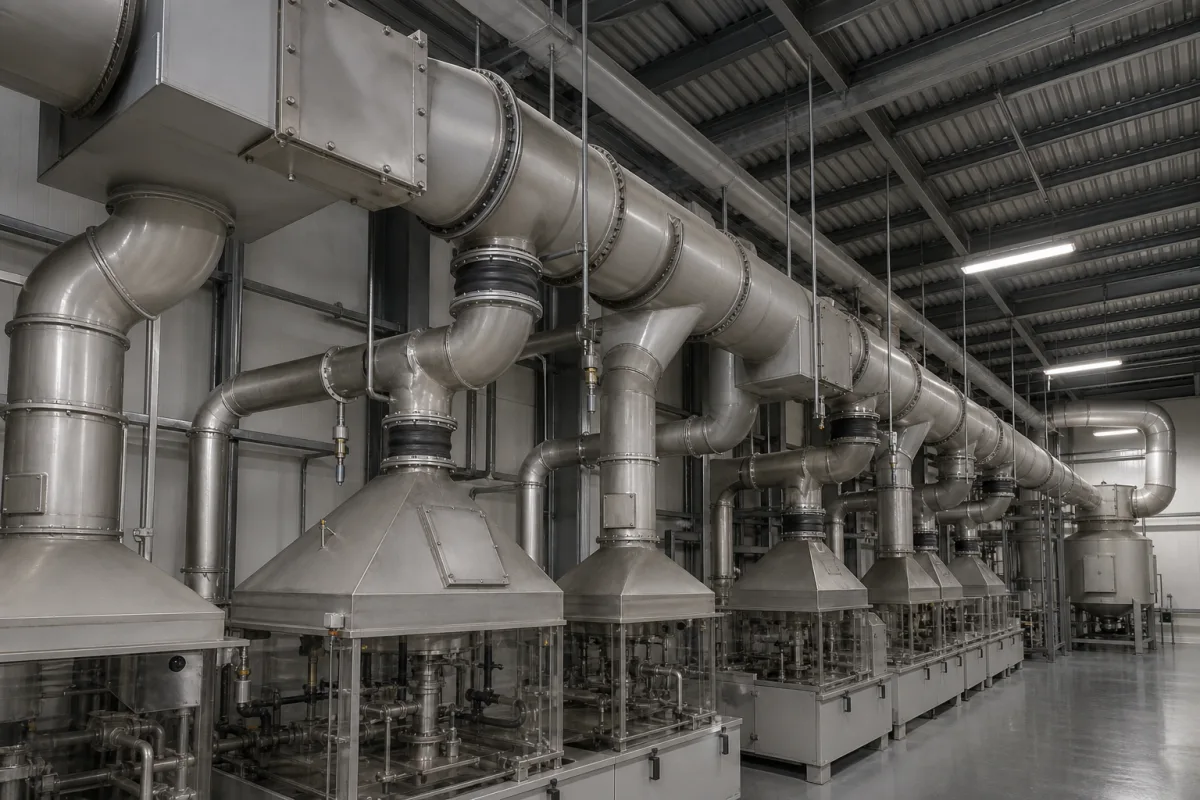

Im Rahmen der Abgasbehandlung dient das Kanalsystem als kritische Transportinfrastruktur, die Abgase aus verschiedenen Emissionsquellen (wie Öfen, Reaktoren oder Prozessanlagen) sammelt, leitet und durch das Behandlungssystem (Wäscher, Filter usw.) und schließlich zum Abgaskamin oder Ableitpunkt führt. Es gewährleistet kontrollierte Strömung, verhindert Gaslecks und hält das Systemdruckgleichgewicht aufrecht. Das System ist mit geeigneter Dimensionierung, Verlegung und Stützen konstruiert, um Druckverluste zu minimieren, Kondensation zu verhindern und Korrosion zu widerstehen, während die strukturelle Integrität unter Betriebsbedingungen erhalten bleibt. Zu den hinterlegten Materialien gehören verzinkter Stahl, Edelstahl und glasfaserverstärkter Kunststoff (GFK). Referenzparameter umfassen Nenndurchmesser (100–2000 mm nach ISO 4200), Wanddicke (1,5–12 mm nach ISO 4200), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-40–200°C), Leckagerate (0,1–1,0 % nach EN 12237), Oberflächenrauheit (0,8–6,3 µm nach ISO 4287), Materialgüte (304–316L nach ASTM A240), Korrosionszuschlag (1,5–3,0 mm nach ISO 15649), Flanschdruckstufe (PN10–PN40 nach EN 1092-1) und Gewicht (10–500 kg/m). Diese Werte sind Verzeichnisreferenzen und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Das Kanalsystem arbeitet nach Prinzipien der Fluiddynamik und Druckdifferenzen. Abgase treten durch Sammelhauben oder Einlässe in das System ein und strömen dann durch verbundene Kanäle aufgrund des von Abluftventilatoren erzeugten Unterdrucks. Die Konstruktion gewährleistet kontrollierte Strömung, verhindert Lecks und hält das Druckgleichgewicht. Verifizierungsfragen für die Beschaffung umfassen die Bestätigung der Materialkompatibilität mit der spezifischen Gaszusammensetzung, Temperatur und Druck; die Prüfung der Einhaltung relevanter Normen; und die Validierung von Leckageraten und strukturellen Stützen. Wartungssignale umfassen erhöhten Druckabfall, sichtbare Korrosion oder Lecks. Versagensgrenzen umfassen strukturellen Zusammenbruch, übermäßige Leckage oder Verstopfung. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Das Kanalsystem arbeitet nach Prinzipien der Fluiddynamik und Druckdifferenzen. Abgase treten durch Sammelhauben oder Einlässe in das System ein und strömen dann durch verbundene Kanäle aufgrund des von Abluftventilatoren erzeugten Unterdrucks. Das System ist mit geeigneter Dimensionierung, Verlegung und Stützen konstruiert, um Druckverluste zu minimieren, Kondensation zu verhindern und Korrosion zu widerstehen, während die strukturelle Integrität unter Betriebsbedingungen erhalten bleibt.
