Technische Definition

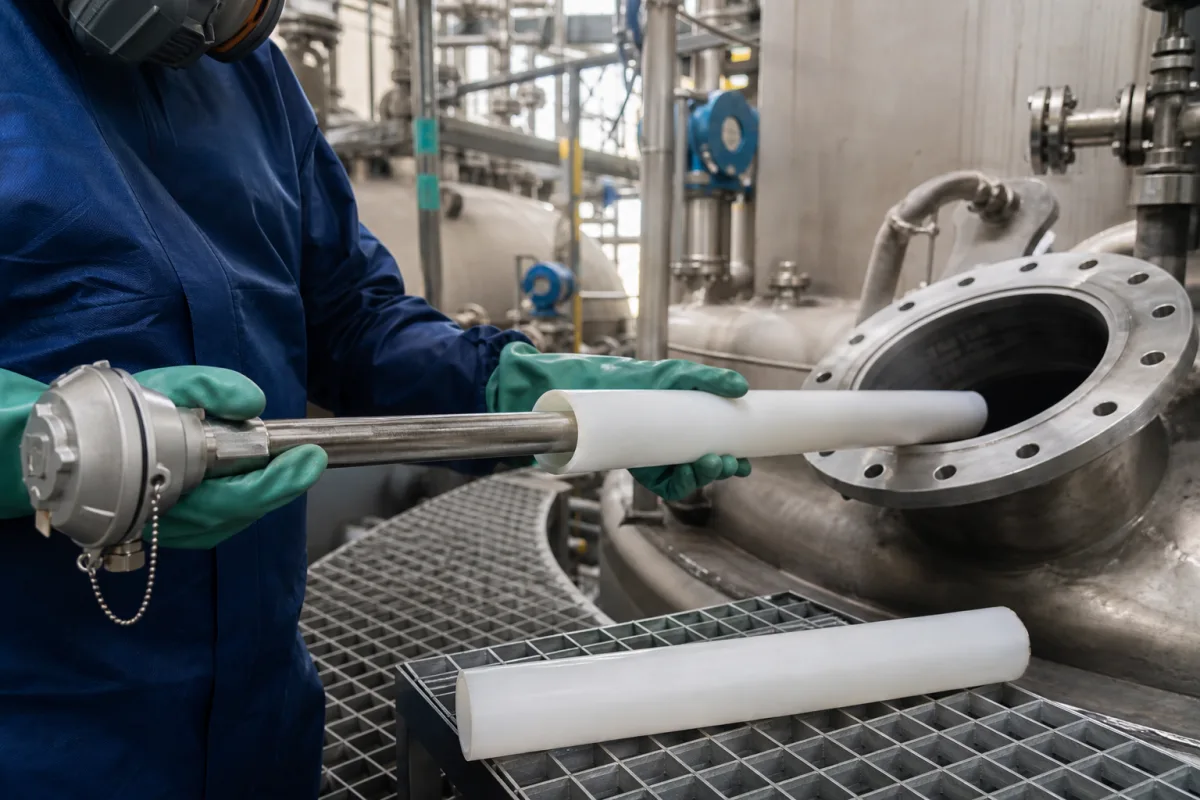

Die Schutzhülse ist eine Komponente in der chemischen Fertigung, die Temperatursensor-Sonden in Reaktoren aufnimmt und schützt. Sie bietet physischen Schutz gegen korrosive Chemikalien, hohe Temperaturen und mechanische Belastungen, während sie eine genaue Temperaturmessung ermöglicht. Die Hülse isoliert die Sonde von der Prozessumgebung, behält aber die Wärmeleitfähigkeit bei, um zuverlässige Messwerte zu gewährleisten. Hergestellt aus Materialien wie Edelstahl 316L, Hastelloy C-276 oder Inconel 600 ist die Hülse für anspruchsvolle Bedingungen ausgelegt. Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, ein Betriebstemperaturbereich von -40 bis 200 °C (Dauerbetrieb, Spitzen bis 250 °C) und eine Wandstärke von 2,0–3,0 mm. Einbaulängen reichen von 100 bis 500 mm, Sonderlängen sind verfügbar. Prozessanschlüsse sind G1/2 bis G1 nach DIN 3852. Toleranzen am Außendurchmesser betragen ±0,05 mm nach ISO 2768-m. Die Oberflächengüte liegt zwischen Ra 0,8 und 1,6 μm nach ISO 1302 für hygienische Anwendungen. Die Schutzart ist IP65–IP68 nach IEC 60529, und das Gewicht variiert je nach Länge und Durchmesser zwischen 0,5 und 2,0 kg. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten. Die Hülse ist kein eigenständiges Instrument, sondern eine Schutzkomponente, die basierend auf Reaktordesign, Prozessmedien und Installationsanforderungen ausgewählt werden muss. Korrekte Installation und Wartung sind für langfristige Leistung und Sicherheit unerlässlich.
Funktionsprinzip
Die Schutzhülle isoliert die Temperatursensor-Sonde physisch von der Reaktorumgebung, während sie die Wärmeleitfähigkeit für eine genaue Temperaturmessung aufrechterhält. Sie widersteht chemischer Korrosion, thermischer Ausdehnung und mechanischen Kräften. Die Materialwahl und die Wandstärke beeinflussen die thermische Ansprechzeit und die strukturelle Festigkeit. Die Schutzhülle muss mit dem Prozessmedium und den Betriebsbedingungen kompatibel sein, um ein Versagen zu verhindern. Im Laufe der Zeit können Korrosion oder mechanische Schäden die Schutzhülle beeinträchtigen, was zu ungenauen Messwerten oder Prozesslecks führen kann. Regelmäßige Inspektion und Austausch sind erforderlich, um die Integrität zu erhalten.
