Technische Definition

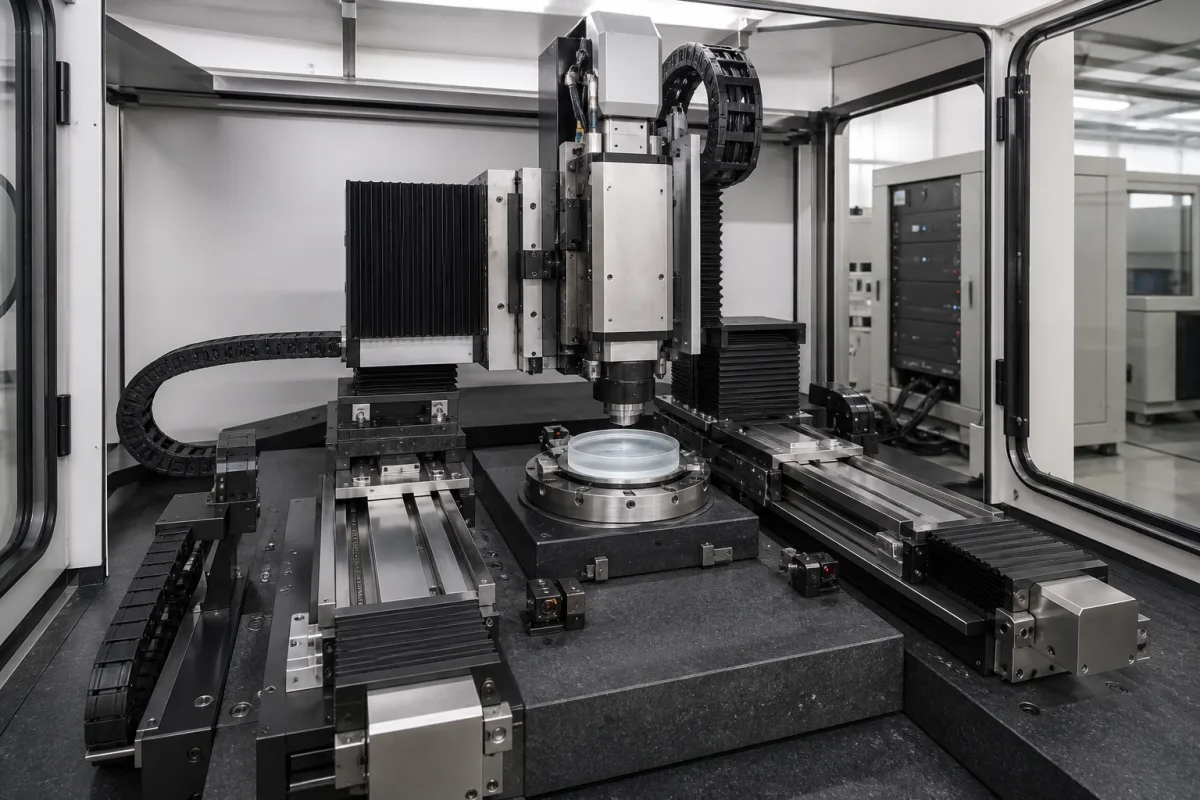

Das CNC-Bewegungssystem ist eine kritische Komponente der Präzisions-optischen-Linsen-Poliermaschine, die präzise, programmierbare Bewegung entlang mehrerer Achsen (typischerweise X, Y, Z und Rotationsachsen) ermöglicht, um optische Linsen während des Polierprozesses zu positionieren und zu manipulieren. Es gewährleistet die für optische Oberflächenqualitätsspezifikationen erforderliche Positioniergenauigkeit im Submikrometerbereich. Das System empfängt digitale Befehle von der CNC-Steuerung, die in präzise elektrische Signale umgewandelt werden, die Servomotoren oder Schrittmotoren antreiben. Diese Motoren, gekoppelt mit Präzisionskugelgewindetrieben oder Linearmotoren, übersetzen Rotationsbewegung in lineare Bewegung entlang Führungsschienen. Rückkopplungsgeräte wie lineare oder rotatorische Encoder liefern Echtzeit-Positionsdaten an die Steuerung für die Regelung mit geschlossenem Regelkreis, wodurch genaue Positionierung und reibungslose Bewegungsprofile gewährleistet werden. Das System ist für die Integration in Poliermaschinen konzipiert, die bei der Herstellung optischer Komponenten verwendet werden, wo Oberflächenqualität und Maßgenauigkeit von größter Bedeutung sind. Es ist in verschiedenen Konfigurationen erhältlich, einschließlich 3 bis 5 Achsen, Positioniergenauigkeit von ±0,005 mm (ISO 230-2), Wiederholbarkeit von ±0,002 mm (ISO 230-2) und Verfahrwegen von 300/300/200 mm für X/Y/Z-Achsen. Die maximale Vorschubgeschwindigkeit reicht von 10 bis 30 m/min, die Spindeldrehzahl von 1000 bis 10000 U/min und die Nennleistung von 5 bis 15 kW. Das System arbeitet mit Drehstrom von 380 V AC ±10% (IEC 60038) und in einem Temperaturbereich von 5 bis 40 °C, mit relativer Luftfeuchtigkeit bis zu 85% nicht kondensierend. Die Schutzart reicht von IP54 bis IP65 (IEC 60529), und das Maschinengewicht liegt zwischen 1500 und 3000 kg. Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl, Keramiklager und Präzisionskugelgewindetriebe. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Das System ist für den Einsatz in industriellen Umgebungen vorgesehen und erfordert ordnungsgemäße Installation, Kalibrierung und Wartung, um die angegebene Leistung zu erreichen.
Funktionsprinzip
Das System empfängt digitale Befehle von der CNC-Steuerung, die in präzise elektrische Signale umgewandelt werden, die Servomotoren oder Schrittmotoren antreiben. Diese Motoren, gekoppelt mit Präzisionskugelgewindetrieben oder Linearmotoren, übersetzen Rotationsbewegung in lineare Bewegung entlang Führungsschienen. Rückkopplungsgeräte wie lineare oder rotatorische Encoder liefern Echtzeit-Positionsdaten an die Steuerung für die Regelung mit geschlossenem Regelkreis, wodurch genaue Positionierung und reibungslose Bewegungsprofile gewährleistet werden.
