Technische Definition

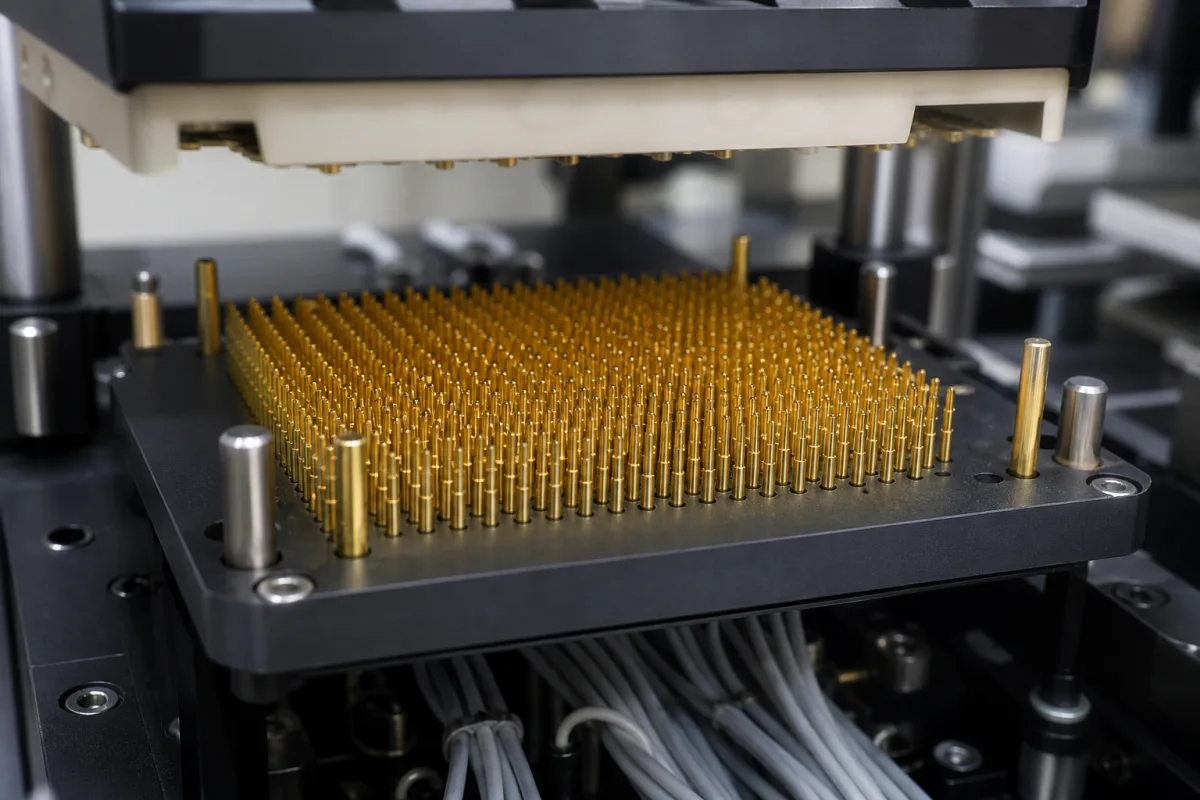

Ein Kontaktarray ist eine präzise angeordnete Gruppe elektrischer Kontaktpunkte oder Sonden, die Teil einer Testvorrichtungsschnittstelle ist und dazu dient, während Testverfahren zuverlässige elektrische Verbindungen mit dem Prüfling (DUT) für Signalübertragung, Stromversorgung oder Messzwecke herzustellen. Das Array besteht typischerweise aus mehreren Kontakten, jeweils mit einem federbelasteten Stößel oder ähnlichem Mechanismus, die in einem Muster angeordnet sind, das der Anordnung der Pads, Pins oder Anschlüsse des DUT entspricht. Diese Konfiguration ermöglicht das gleichzeitige Testen mehrerer Punkte oder Kanäle und verbessert Effizienz und Durchsatz in Produktions- und Validierungsumgebungen. Kontaktarrays werden häufig in automatisierten Testgeräten (ATE), Burn-in-Testsockeln und manuellen Testvorrichtungen in Branchen wie Elektronikfertigung, Halbleitertest und Telekommunikation eingesetzt. Das Design eines Kontaktarrays ist hochgradig anpassbar, wobei Parameter wie Anzahl der Kontakte, Kontaktabstand, Kontaktwiderstand, Isolationswiderstand, dielektrische Spannungsfestigkeit, Nennstrom, Betriebstemperatur, Kontaktmaterial, Beschichtung, Federkraft, mechanische Lebensdauer und Betriebsdruck alle an spezifische Anwendungsanforderungen angepasst werden können. Beispielsweise kann die Anzahl der Kontakte je nach Pin-Anzahl des DUT zwischen 100 und 1000 liegen, während der Kontaktabstand zwischen 0,5 mm und 2,54 mm variieren kann, wobei feinere Abstände Präzisionsfertigung erfordern. Der Kontaktwiderstand wird typischerweise bei oder unter 50 mΩ gehalten, um die Signalintegrität zu gewährleisten, und der Isolationswiderstand beträgt mindestens 1000 MΩ bei 500 V DC, um Leckagen zwischen Kontakten zu verhindern. Die dielektrische Spannungsfestigkeit liegt zwischen 500 und 1000 V AC für eine Minute, um Lichtbogenbildung zu verhindern. Der Nennstrom pro Kontakt liegt zwischen 1 und 5 A, wobei höhere Ströme größere Kontakte erfordern. Die Betriebstemperatur liegt zwischen -40°C und 85°C, mit erweiterten Bereichen auf Anfrage. Das Kontaktmaterial ist typischerweise Berylliumkupfer (BeCu) gemäß ASTM B194, mit Phosphorbronze als Alternative. Die Beschichtung ist Gold über Nickel, mit einer Golddicke von 0,76 bis 1,27 μm gemäß ASTM B488, was einen niedrigen Kontaktwiderstand gewährleistet. Die Federkraft pro Kontakt beträgt 0,5 bis 1,5 N und bietet eine konstante Kraft für zuverlässigen Kontakt. Die mechanische Lebensdauer beträgt 100.000 bis 500.000 Zyklen, abhängig von Federdesign und Material. Der Betriebsdruck beträgt 1,0 bis 1,6 MPa. Diese Parameter sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden.
Funktionsprinzip
Das Kontaktarray funktioniert, indem es mehrere ausgerichtete elektrische Pfade zwischen dem Testgerät und dem DUT bereitstellt. Wenn die Testvorrichtung eingerastet ist, stellt jeder Kontakt im Array eine physische und elektrische Verbindung mit entsprechenden Pads, Pins oder Anschlüssen auf dem DUT her, wodurch das gleichzeitige Testen mehrerer Punkte oder Kanäle ermöglicht wird. Die federbelasteten Kontakte gewährleisten eine konsistente Kraft und zuverlässigen elektrischen Kontakt und gleichen geringfügige Höhenunterschiede der DUT-Oberfläche aus. Dieses Design ermöglicht eine effiziente Signalübertragung, Stromversorgung und Messung während Testverfahren.
