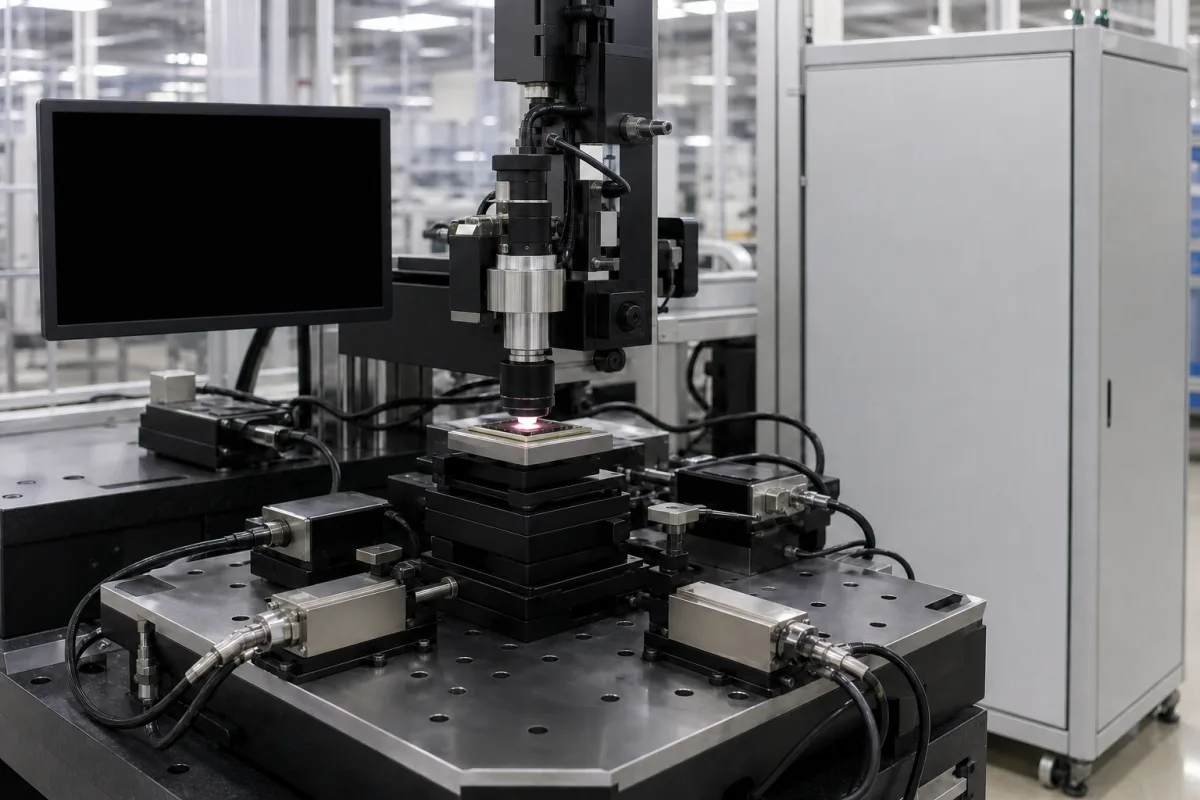

Steuerungssystem und Aktuatoren

Das Steuerungssystem und die Aktuatoren sind ein spezialisiertes Subsystem, das für die aktive optische Ausrichtungsstation entwickelt wurde, ein Gerät, das bei der Herstellung und Prüfung optischer Komponenten verwendet wird. Seine Hauptfunktion besteht darin, die präzise Bewegung und Positionierung optischer Elemente während Ausrichtungsprozessen zu verwalten und sicherzustellen, dass sie korrekt zueinander ausgerichtet sind. Das System integriert Rückkopplungsmechanismen, Bewegungssteuerungen und verschiedene Arten von Aktuatoren, um eine Submikron-Genauigkeit zu erreichen, die für eine hochwertige optische Ausrichtung unerlässlich ist.

Das System arbeitet, indem es Ausrichtungsbefehle von der Hauptsteuerung der Station empfängt. Es verarbeitet Positionsrückmeldungen von Sensoren und treibt Aktuatoren an – typischerweise piezoelektrische, Servo- oder Schrittmotoren – um die optischen Komponenten mit hoher Präzision zu verstellen. Regelkreisalgorithmen gewährleisten eine genaue Positionierung trotz Umgebungsstörungen wie Temperaturschwankungen oder Vibrationen.

Zu den wichtigsten Parametern gehören eine Positioniergenauigkeit von ±0,5 μm und eine Wiederholbarkeit von ±0,1 μm, beide bezogen auf ISO 230-2. Der Verfahrbereich beträgt 100–200 mm, die maximale Geschwindigkeit 50–100 mm/s und die Auflösung 0,01–0,1 μm. Das System arbeitet in einem Temperaturbereich von 15–35 °C (IEC 60068-2-1/2) und einer relativen Luftfeuchtigkeit von 20–60 % RH (IEC 60068-2-78). Es benötigt eine 24-V-Gleichstromversorgung (±10 %) gemäß IEC 61131-2, mit einer Leistungsaufnahme zwischen 50 und 200 W. Die Schutzart ist IP54–IP65 (IEC 60529), und der Aktuatortyp ist piezoelektrisch. Die Steuerungsschnittstelle ist EtherCAT (IEC 61158), und das Gewicht liegt zwischen 10 und 30 kg.

Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl, elektronische Komponenten und piezoelektrische Keramik. Diese Parameter sind Referenzbereiche für das Verzeichnis; tatsächliche Werte müssen mit dem rechtlichen Hersteller oder Lieferanten für spezifische Modelle und Anwendungen bestätigt werden. Aufgeführte Normen dienen nur als Beschaffungs- und Verifizierungsreferenz und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Das System empfängt Ausrichtungsbefehle von der Hauptsteuerung der Station. Es verarbeitet Positionsrückmeldungen von Sensoren und treibt Aktuatoren – typischerweise piezoelektrische, Servo- oder Schrittmotoren – an, um optische Komponenten mit hoher Präzision zu verstellen. Regelkreisalgorithmen gewährleisten eine genaue Positionierung trotz Umgebungsstörungen. Die Steuerungsschnittstelle verwendet EtherCAT für die Echtzeitkommunikation, und das System arbeitet innerhalb der angegebenen Umgebungs- und Elektrischen Grenzen.
