Technische Definition

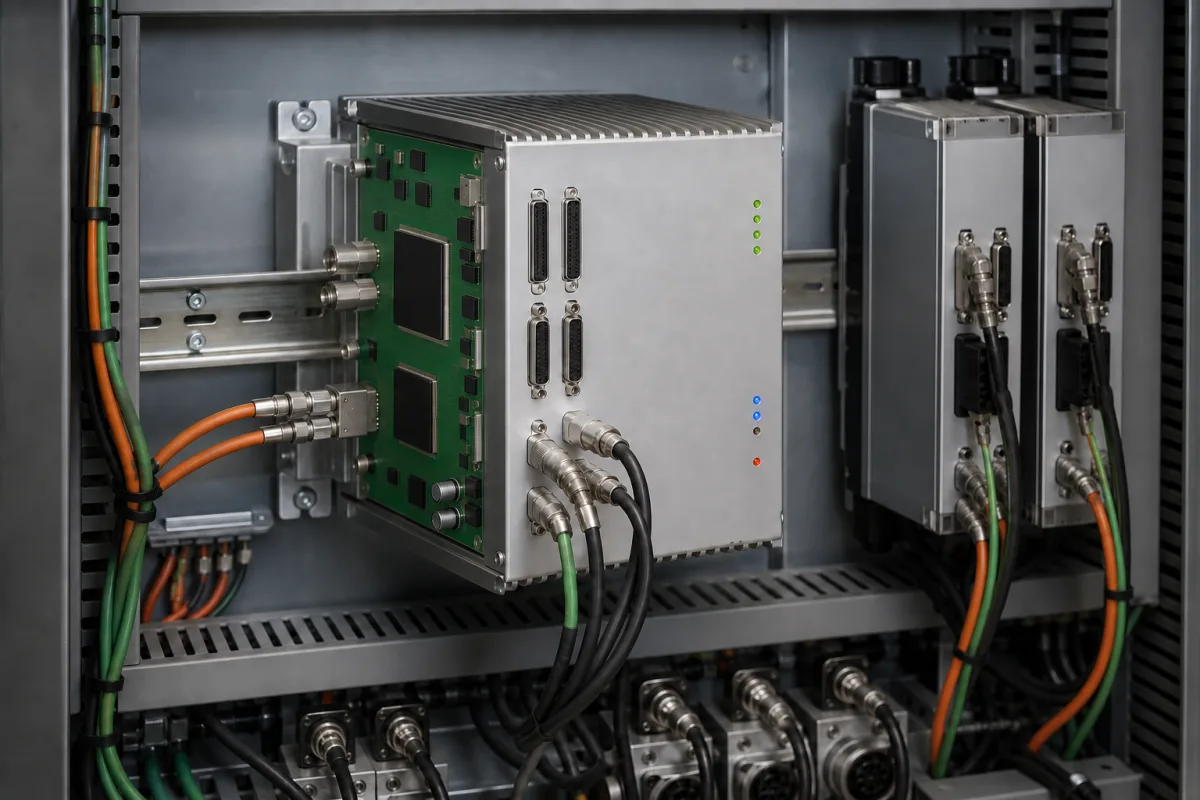

Eine Bewegungssteuerung ist eine spezialisierte elektronische Steuereinheit, die in der Maschinen- und Anlagenbauindustrie verwendet wird, um die Bewegung von Motoren in XY-Bewegungssystemen zu koordinieren. Sie empfängt Bewegungsbefehle von einem Host-Computer oder einer SPS, verarbeitet Algorithmen zur Bahnplanung und erzeugt präzise Steuersignale – entweder Puls- oder Analogsignale – um Servo- oder Schrittmotoren anzutreiben. Die Steuerung überwacht das Feedback von Encodern, um Positionsgenauigkeit, Geschwindigkeitsregelung und Synchronisation zwischen den Achsen aufrechtzuerhalten. Typische Anwendungen umfassen CNC-Maschinen, Bestückungsautomaten und automatisierte Montageanlagen. Die Steuerung unterstützt typischerweise 2 bis 8 Achsen, mit Regelzykluszeiten von 0,5 bis 4 ms, Positioniergenauigkeit von ±0,01 bis ±0,05 mm und Wiederholbarkeit von ±0,005 bis ±0,02 mm. Sie arbeitet mit einer 24-V-DC-Versorgung (±10 %) und verbraucht 10 bis 50 W, abhängig von der Anzahl der Achsen und der Last. Die maximale Pulsfrequenz reicht von 1 bis 10 MHz und bestimmt die maximale Motorgeschwindigkeit. Die Steuerung ist in einem Aluminiumgehäuse mit einer Leiterplatte und elektronischen Komponenten untergebracht und für Betriebstemperaturen von 0 bis 50 °C, Lagertemperaturen von -20 bis 70 °C und relative Luftfeuchtigkeit von 10 bis 90 % (nicht kondensierend) ausgelegt. Die Schutzart reicht von IP20 bis IP65 gemäß IEC 60529, je nach Modell. Kommunikationsschnittstellen umfassen EtherCAT, Modbus und CANopen, die basierend auf der SPS-Kompatibilität ausgewählt werden sollten. Das Gewicht variiert von 0,5 bis 5 kg, abhängig von der Anzahl der Achsen und der Gehäusegröße. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller.
Funktionsprinzip
Die Bewegungssteuerung empfängt Bewegungsbefehle von einem Host-Computer oder einer SPS über eine Kommunikationsschnittstelle wie EtherCAT, Modbus oder CANopen. Sie verarbeitet Algorithmen zur Bahnplanung, um die erforderlichen Bewegungsprofile für jede Achse zu berechnen. Basierend auf diesen Berechnungen erzeugt sie Puls- oder Analogsignale, um Servo- oder Schrittmotoren anzutreiben. Die Steuerung überwacht kontinuierlich das Feedback von Encodern, um die tatsächliche Position mit der befohlenen Position zu vergleichen und die Signale anzupassen, um Abweichungen zu korrigieren. Diese Regelung mit geschlossenem Regelkreis gewährleistet präzise Positionierung, Geschwindigkeitsregelung und Synchronisation zwischen den Achsen. Die Regelzykluszeit von 0,5 bis 4 ms bestimmt, wie oft die Steuerung die Steuersignale aktualisiert, wobei schnellere Zyklen die Präzision verbessern. Die maximale Pulsfrequenz von 1 bis 10 MHz setzt die Obergrenze für die Motorgeschwindigkeit. Die Steuerung verwaltet auch Ein-/Ausgangssignale für Endschalter, Not-Aus und andere Peripheriegeräte.
