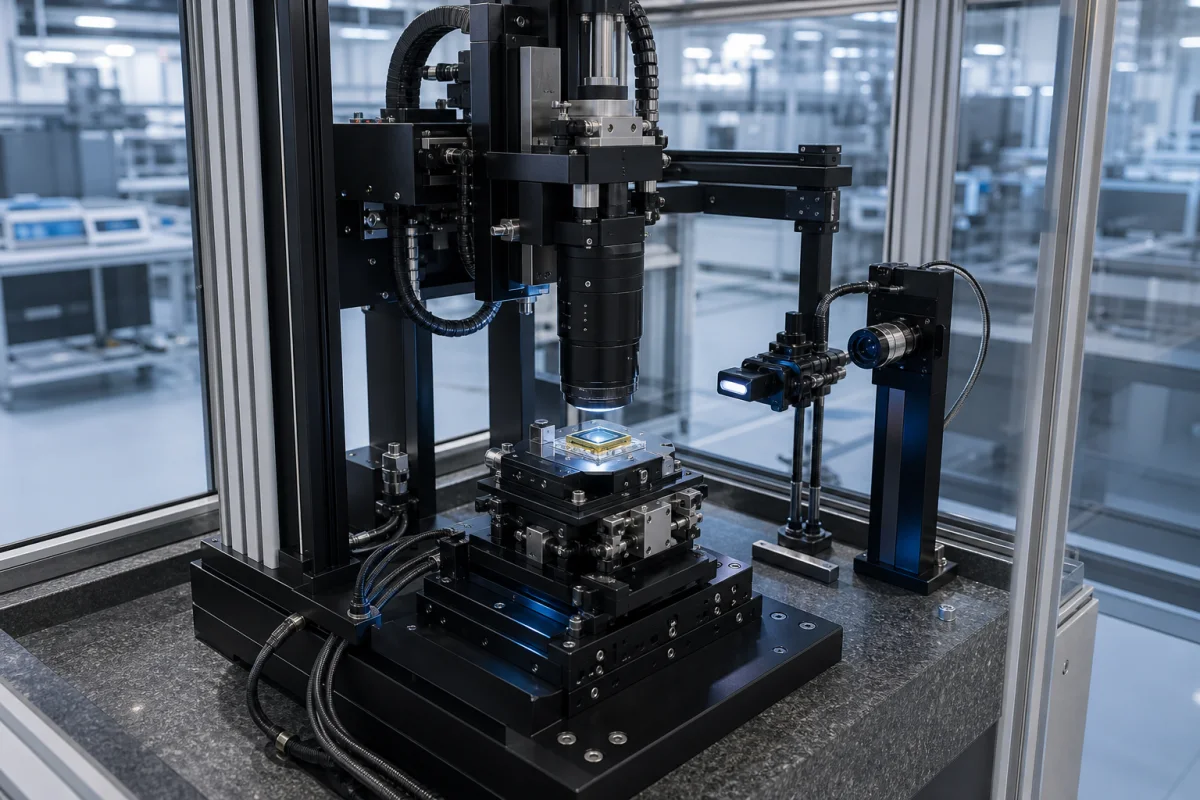

Aktive optische Ausrichtungsstation

Die aktive optische Ausrichtungsstation ist eine Komponente innerhalb eines automatisierten mehrstufigen Linsenmontage- und Testsytems. Sie ist für die präzise Ausrichtung optischer Elemente verantwortlich, bevor diese dauerhaft fixiert werden. Die Station nutzt aktive Rückkopplungsmechanismen wie Interferometer oder Bildsensoren, um Ausrichtungsfehler in Echtzeit zu messen. Anschließend nimmt sie Mikrokorrekturen an der Linsenposition oder -orientierung vor, um eine Submikron-Genauigkeit zu erreichen. Die Station ist für den Einsatz in der Fertigung optischer Komponenten konzipiert, wo präzise Ausrichtung für die Leistung entscheidend ist. Sie arbeitet in einem Arbeitsbereich von 100×100×50 mm (X/Y/Z) und bietet eine Ausrichtungsgenauigkeit von ±0,5 μm mit einer Auflösung von 0,1 μm. Die Wiederholbarkeit beträgt ±0,1 μm für die Serienproduktion. Die Ausrichtungsgeschwindigkeit ist zwischen 10 und 50 mm/s einstellbar. Die Station umfasst eine Kamera mit einer Auflösung von 5–20 MP und unterstützt Lichtquellenwellenlängen von 405 bis 1550 nm. Sie arbeitet bei Temperaturen von 15 bis 35 °C und Luftfeuchtigkeit von 20% bis 80% relative Feuchte (nicht kondensierend). Die Stromversorgung beträgt 100–240 V AC (50/60 Hz automatische Umschaltung), mit einer Leistungsaufnahme von bis zu 500 W. Die Station wiegt je nach Konfiguration zwischen 150 und 300 kg und hat eine Grundfläche von ca. 800×600×700 mm. Die Schutzart ist IP20–IP40 nach IEC 60529, höhere Schutzarten für Reinraumanwendungen sind verfügbar. Verwendete Materialien umfassen Aluminiumlegierung für Rahmen und Tisch, Edelstahl für Aktuatorkomponenten, Quarzglas oder optisches Glas für Referenzoptiken und Keramik für Lagerflächen. Die Station ist für die Integration in automatisierte Montagelinien vorgesehen. Es ist wichtig, modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten zu verifizieren.

Die Station positioniert ein Linsenelement. Ein integriertes optisches Messsystem, wie ein Laserinterferometer oder eine CCD-Kamera mit Mustererkennung, tastet aktiv die Position und Orientierung der Linse ab. Die Messdaten werden an ein Steuerungssystem übergeben, das jede Abweichung von der Zielausrichtung berechnet. Aktuatoren, wie piezoelektrische oder motorisierte Tische, werden dann angewiesen, präzise Korrekturen am Linsenhalter vorzunehmen. Diese aktive Rückkopplungsschleife wird fortgesetzt, bis die Ausrichtung die spezifizierte Toleranz erfüllt.
