Steuer-/Überwachungsplatine

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuer-/Überwachungsplatine im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Versorgungsspannung bis Leistungsaufnahme eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuer-/Überwachungsplatine wird durch die Baugruppe aus Zentraleinheit (CPU) und Speichermodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Leiterplattenbaugruppe, die zentrale Steuerungs- und Überwachungsfunktionen in einem industriellen System bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

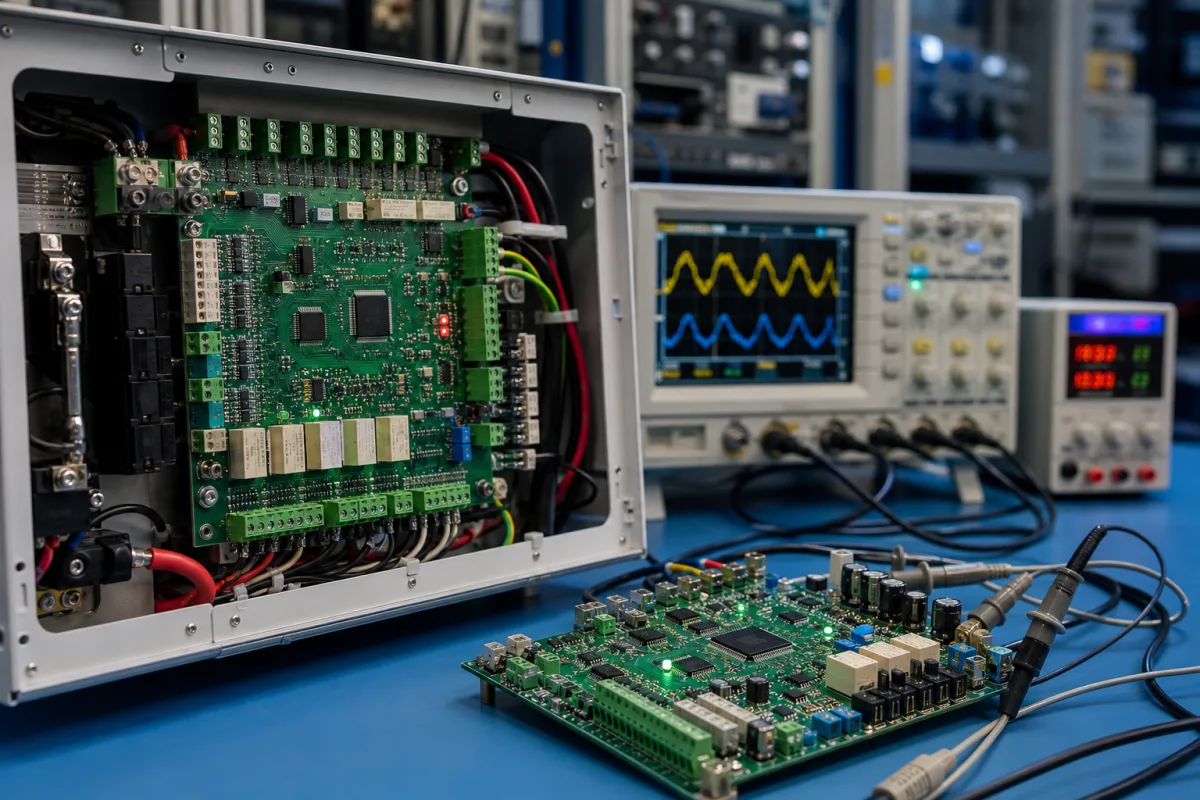

Steuer-/Überwachungsplatine in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Steuer-/Überwachungsplatine ist eine kritische elektronische Komponente in einem industriellen System und dient als zentrale Verarbeitungs- und Schnittstelleneinheit. Sie empfängt Eingangssignale von verschiedenen Sensoren und Feldgeräten, verarbeitet diese Daten gemäß programmierter Logik und gibt Steuersignale an Aktoren, Ventile, Motoren und andere Systemelemente aus. Gleichzeitig überwacht sie den Systemzustand, sammelt Betriebsdaten und liefert über angeschlossene Schnittstellen Echtzeit-Feedback an Bediener, wodurch Überwachung, Anpassung und Fehlerdiagnose des industriellen Prozesses ermöglicht werden. Die Platine ist für die Integration in Schaltschränke oder Gehäuse ausgelegt und unterstützt eine Reihe industrieller Kommunikationsprotokolle. Sie ist mit einer Versorgungsspannung von 24 V DC (±10 %), einer Leistungsaufnahme zwischen 5 und 15 W und einem Betriebstemperaturbereich von -40 bis 85 °C erhältlich. Die Platine verfügt über eine analoge Eingangsauflösung von wählbar 12 bis 16 Bit, 16 bis 32 konfigurierbare digitale I/O-Kanäle und Kommunikationsschnittstellen einschließlich RS-485 und CAN (Modbus RTU unterstützt). Die Isolationsspannung zwischen Stromversorgung und I/O beträgt 1500 V DC. Die Platine entspricht dem Eurocard-Formfaktor (100×160 mm) und wiegt zwischen 150 und 250 g. Sie ist für eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von 50.000 Stunden bei 40 °C Umgebungstemperatur ausgelegt. Die Platine wird auf einem FR-4-Glas-Epoxid-Substrat mit Kupferbahnen und Lötstopplack hergestellt und mit elektronischen Bauteilen wie ICs, Widerständen und Kondensatoren bestückt. Für detaillierte Spezifikationen und Konformität verifizieren Sie bitte immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Platine funktioniert physisch, indem sie integrierte Schaltungen, Mikroprozessoren, Speicherchips und Kommunikationsmodule auf einem starren Substrat beherbergt. Die Platine wird mit elektrischer Energie versorgt, wodurch ihre Komponenten aktiviert werden. Eingangssignale (analog oder digital) von Sensoren (z. B. Temperatur, Druck, Durchfluss) werden über Eingangsports oder Klemmenblöcke empfangen. Der Onboard-Prozessor führt im Speicher abgelegte Steueralgorithmen aus, führt Berechnungen und logische Entscheidungen durch. Basierend darauf erzeugt er Ausgangssignale, die über Ausgangsports an Steuergeräte gesendet werden. Daten werden über Kommunikationsbusse (z. B. Ethernet, serielle Ports) mit Mensch-Maschine-Schnittstellen (HMIs) oder übergeordneten Systemen ausgetauscht. Der physische Betrieb der Platine umfasst kontinuierliche elektrische Signalverarbeitung, Datenberechnung und Signalübertragung.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Versorgungsspannung24 ±10% V DCWide-range input optional
Leistungsaufnahme5–15 WDepends on I/O load
Betriebstemperatur-40–85 °CExtended range for industrial
Lagertemperatur-40–85 °CNon-condensing
Luftfeuchtigkeit5–95 % RHNon-condensingIEC 60068-2-78
SchutzartIP54–IP65Depends on enclosureIEC 60529
Auflösung analoger Eingänge12–16 bitSelectable per channel
Anzahl digitaler I/Os16–32Configurable as input/output
KommunikationsschnittstelleRS-485, CANModbus RTU supportedISO 11898
Isolationsspannung1500 V DCBetween power and I/OIEC 61010-1
Platinenabmessungen100×160 mmEurocard form factorIEEE 1101.1
Gewicht150–250 gWithout enclosure
MTBF50000 hAt 40°C ambientIEC 62380

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

FR-4-Glas-Epoxid-Substrat Kupferleiterbahnen Lötstopplack Elektronische Bauteile (ICs, Widerstände, Kondensatoren)

Komponenten / BOM

Components / BOM
  • Zentraleinheit (CPU)
    Führt Steuerungsalgorithmen aus, verarbeitet Sensordaten und verwaltet Platinenoperationen
    Material: Halbleiter (Silizium)
  • Speichermodul
    Speichert Programmcode, Konfigurationsparameter und Betriebsdaten
    Material: Halbleiter (Flash, RAM)
  • Eingangs-/Ausgangsschnittstellen-Schaltungen
    Konditioniert und wandelt Signale zwischen der Platine und externen Feldgeräten um
    Material: Elektronische Bauteile (Operationsverstärker, Optokoppler, Transistoren)
  • Kommunikationsschnittstelle
    Ermöglicht Datenaustausch mit Bedienpanels, SCADA-Systemen und anderen Steuerungen
    Material: Ethernet-PHY, serielle Transceiver, Steckverbinder
  • Stromversorgungsschaltung
    Regelt und verteilt die Stromversorgung für alle Leiterplattenkomponenten
    Material: Spannungsregler, Kondensatoren, Induktivitäten
  • Leiterplatte
    Die Platine selbst: das starre Substrat, auf dem die ICs sitzen, und die Leiterbahnen, die sie verbinden.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 2000 V HBM (Human Body Model) an E/A-Anschlüssen → Gate-Oxid-Durchbruch in CMOS-ICs mit einer Durchschlagsfestigkeit von 10 MV/cm, der permanente Kurzschlüsse erzeugt → TVS-Dioden mit einer Klemmspannung von 5,5 V und einer Ansprechzeit <1 ns an allen externen Schnittstellen, 100 Ω Reihenwiderstände auf Signalleitungen
Thermische Zyklen zwischen -40 °C und 85 °C mit einer Rate von 10 °C/Minute für 1000 Zyklen → Lötstellenermüdungsrissbildung aufgrund von thermischem Ausdehnungskoeffizienten-Unterschied, folgend der Coffin-Manson-Gleichung mit Exponent n=1,9 → Verwendung von SAC305 bleifreiem Lot mit Kriechwiderstand, Unterfüllungsverkapselung mit CTE von 28 ppm/°C, BGA-Gehäuse mit 0,8 mm Kugelabstand

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-85 °C Umgebungstemperatur, 20-80 % relative Luftfeuchtigkeit nicht kondensierend, 4,75-5,25 V DC Versorgungsspannung
Belastungs- und Ausfallgrenzen
Halbleiter-Sperrschichttemperatur übersteigt 125 °C, Elektrolytkondensator-Elektrolyt siedet bei 105 °C, Glasübergangstemperatur (Tg) des FR-4-Materials bei 130-140 °C
Thermischer Ausdehnungskoeffizienten-Unterschied zwischen Kupferleiterbahnen (17 ppm/°C) und FR-4-Substrat (14-17 ppm/°C) verursacht Delamination, Zinn-Whisker-Wachstum aus reinen Zinn-Oberflächen unter Druckspannung >10 MPa
Fertigungskontext
Steuer-/Überwachungsplatine wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Control Board Monitoring Board Controller Board

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Steuerplatine Überwachungsplatine Industriekomponente Prozesssteuerung I/O-Modul SPS Control Board Monitoring Board Controller Board

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles drahtloses Energieübertragungsmodul
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0,5 bis 2,0 bar absolut (abhängig von geschlossenem Gehäuse)
Durchflussrate:
Betriebstemperatur:-40 °C bis +85 °C Betrieb, -55 °C bis +105 °C Lagerung
Montage- und Anwendungskompatibilität
Überwachung von sauberer trockener Luft/GasHydraulikflüssigkeits-Druck-/TemperaturregelungProzesswasserqualitätsüberwachung
Nicht geeignet: Hochkonzentrierte abrasive Suspension mit Partikeln >100 µm
Auslegungsdaten
  • System-E/A-Punktzahl (digital/analog)
  • Kommunikationsprotokollanforderungen (Modbus, Profinet usw.)
  • Benötigte Gehäuse-IP-Schutzart/NEMA-Klassifizierung

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschlechterung des elektrischen Kontakts
Ursache: Oxidation, Staubansammlung oder mechanischer Verschleiß an Steckverbindern und Klemmen, die zu intermittierenden Signalen oder komplettem Ausfall führen.
Überhitzung von Bauteilen
Ursache: Ungenügende Belüftung, übermäßige Umgebungstemperatur oder Überlastung von Schaltkreisen, die thermische Belastung auf elektronische Komponenten verursachen.
Wartungsindikatoren
  • Intermittierende oder flackernde Anzeigen/Indikatoren
  • Ungewöhnliches hörbares Summen oder Brummen von der Platine
Technische Hinweise
  • Implementieren Sie regelmäßige Infrarot-Thermografie-Inspektionen, um Hotspots vor Bauteilausfall zu erkennen
  • Halten Sie eine saubere, staubfreie Umgebung mit angemessener Belüftung auf und erwägen Sie Konformal-Beschichtung für raue industrielle Atmosphären

Konformität und Fertigungsnormen

Referenznormen
CE-Kennzeichnung (EU-Richtlinie 2014/35/EU)UL 508A
Fertigungsgenauigkeit
  • Ebenheit: +/-0,1 mm über die Montagefläche
  • Bohrungsausrichtung: +/-0,05 mm für Bauteilmontage
Qualitätsprüfung
  • Prüfung der elektrischen Durchgängigkeit und des Isolationswiderstands
  • Umweltbelastungstest (ESS) für thermische und Vibrationsprüfung

Hersteller von Steuer-/Überwachungsplatine

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Shenzhen AYAA Technology Co., Ltd.
Shenzhen · CN
Fertigt außerdem: Battery Management System
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Drone Monitoring Board”
Quellseite ansehen ↗ ayaatech.com · geprüft am 2026-09-03
Profil ansehen Anfrage senden

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Kamera-Array

Ein Multikamerasystem, das synchronisierte Bilder aus mehreren Winkeln erfasst, um 3D-Raumdaten zu erzeugen.

Spezifikationen ansehen ->
3D-Optiksensorkopf

Die optische Sensorkomponente eines automatischen Lötpasten-Inspektionssystems (SPI), die 3D-Höhendaten von Lötpastenablagerungen auf Leiterplatten erfasst.

Spezifikationen ansehen ->
A/D-Wandler

Ein A/D-Wandler (Analog-Digital-Wandler) ist ein Bauteil, das in industriellen Steuerungs- und Überwachungssystemen verwendet wird, um kontinuierliche analoge Eingangssignale wie Spannung oder Strom in diskrete digitale Ausgangswerte umzuwandeln.

Spezifikationen ansehen ->
A/D-Wandler

Elektronisches Bauteil, das analoge Signale von Encodern in digitale Signale zur Verarbeitung umwandelt

Spezifikationen ansehen ->

Häufige Fragen

Was ist die typische Versorgungsspannung für diese Steuer-/Überwachungsplatine?

Die Platine ist für eine Versorgungsspannung von 24 V DC mit einer Toleranz von ±10 % ausgelegt. Bestätigen Sie immer die genauen Spannungsanforderungen mit dem Hersteller für Ihr spezifisches Modell.

Welche Kommunikationsschnittstellen unterstützt die Platine?

Die Platine unterstützt RS-485- und CAN-Schnittstellen, wobei Modbus RTU auf RS-485 unterstützt wird. Diese Schnittstellen ermöglichen die Verbindung mit HMIs, SPSen und übergeordneten Systemen. Verifizieren Sie die genauen Schnittstellenoptionen für Ihr Modell.

Was ist der Betriebstemperaturbereich?

Der angegebene Betriebstemperaturbereich beträgt -40 bis 85 °C und muss für die konkrete Platine bestätigt werden. IEC 60068-2-1 und IEC 60068-2-2 sind Prüfverfahren für Kälte bzw. Trockenwärme und legen diesen Bereich nicht fest. Halten Sie die Installationsumgebung innerhalb der vom Hersteller bestätigten Grenzwerte.

Wie viele digitale I/O-Kanäle sind verfügbar?

Die Platine bietet 16 bis 32 digitale I/O-Kanäle, die als Eingänge oder Ausgänge konfiguriert werden können. Die genaue Anzahl und Konfiguration hängt vom spezifischen Modell und den Einstellungen ab. Weitere Informationen finden Sie in der Dokumentation des Herstellers.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
