Technische Definition

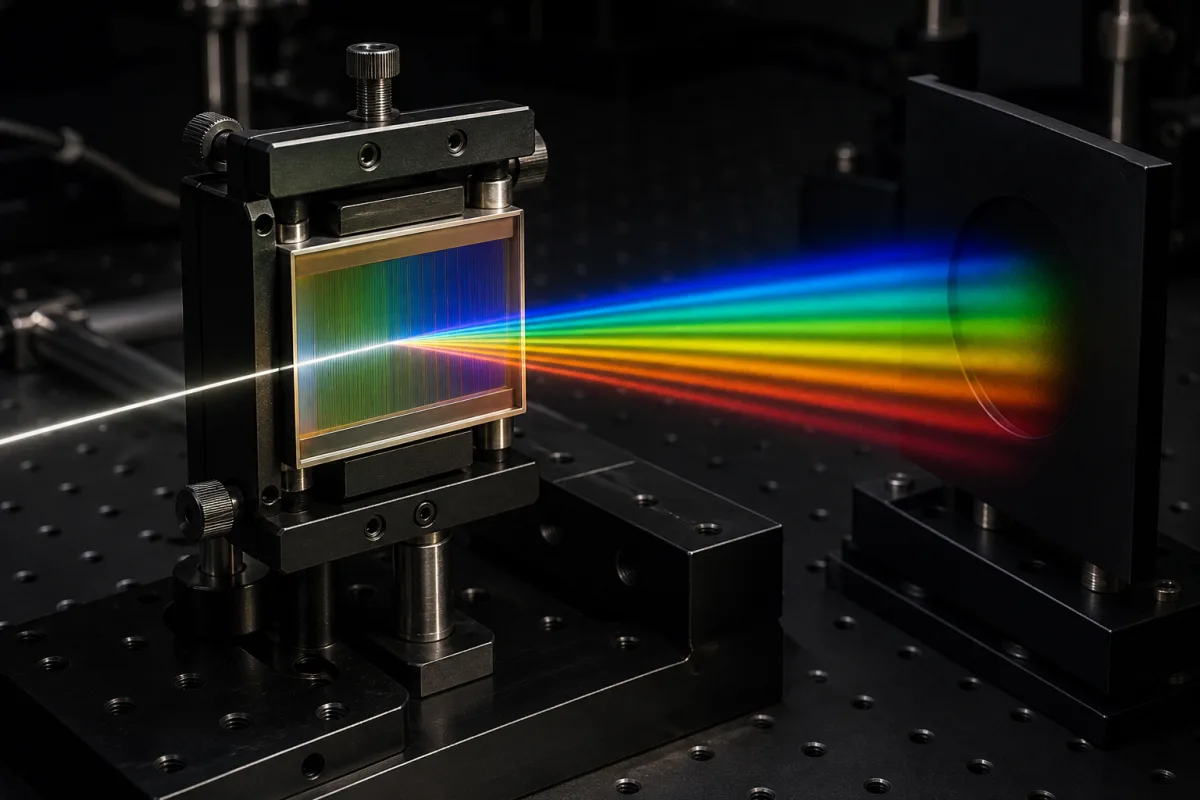

Ein Beugungsgitter ist eine kritische Komponente in einem optischen Spektrometer, das einfallendes Licht durch konstruktive Interferenz unter bestimmten Winkeln in seine Wellenlängenbestandteile zerlegt. Es dient als wellenlängentrennendes Element, das die Spektralanalyse ermöglicht, indem es verschiedene Farben oder Wellenlängen des Lichts räumlich trennt. Das Gitter weist eine periodische Oberflächenstruktur auf, typischerweise parallele Rillen oder Linien, die mit einfallendem Licht interagiert und Beugung erzeugt. Die konstruktive Interferenz der gebeugten Wellen unter bestimmten Winkeln hängt von der Wellenlänge, dem Gitterabstand und dem Einfallswinkel ab, sodass verschiedene Wellenlängen zu verschiedenen Positionen zur Detektion gelenkt werden können. Dieses Bauteil wird auf Substraten wie Glas, Quarzglas oder Metall (für reflektierende Gitter) hergestellt. Zu den wichtigsten Parametern gehören die Strichdichte (300–3600 Linien/mm), die Dispersion und Auflösung bestimmt; die Blaze-Wellenlänge (250–2000 nm) für Spitzenwirkungsgrad; der Beugungswirkungsgrad (60–95 % bei Blaze-Wellenlänge); die Größe (12,7 × 12,7 bis 50 × 50 mm); die Dicke (3–10 mm); die Oberflächenebenheit (λ/10 bei 632,8 nm); die Wellenfrontverzerrung (λ/4–λ/2 über der freien Apertur); das Substratmaterial (BK7, Quarzglas); die Beschichtung (Al, Au, Ag, dielektrisch); die Betriebstemperatur (-40–85 °C, nicht kondensierend); die Luftfeuchtigkeit (5–95 % relative Feuchte, nicht kondensierend); und das Gewicht (10–100 g). Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Das Gitter wird in Spektrometern, Monochromatoren und anderen optischen Instrumenten zur Wellenlängenselektion und -analyse verwendet. Korrekte Handhabung und Ausrichtung sind entscheidend, um die Leistung zu erhalten. Umgebungseinflüsse sollten kontrolliert werden, um Schäden zu vermeiden. Bei der Beschaffung ist zu verifizieren, dass das Gitter die erforderlichen Spezifikationen für Ihr optisches System erfüllt.
Funktionsprinzip
Wenn Licht auf die periodische Oberflächenstruktur des Gitters (typischerweise parallele Rillen oder Linien) trifft, wird es gebeugt. Die konstruktive Interferenz der gebeugten Wellen unter bestimmten Winkeln hängt von der Wellenlänge, dem Gitterabstand und dem Einfallswinkel ab, sodass verschiedene Wellenlängen zu verschiedenen Positionen zur Detektion gelenkt werden können. Die Gittergleichung d(sinθi + sinθm) = mλ setzt den Rillenabstand (d), den Einfallswinkel (θi), den Beugungswinkel (θm), die Ordnung (m) und die Wellenlänge (λ) in Beziehung. Durch Messung der Winkel, unter denen Licht gebeugt wird, kann die Wellenlängenzusammensetzung der Quelle bestimmt werden.
