Technische Definition

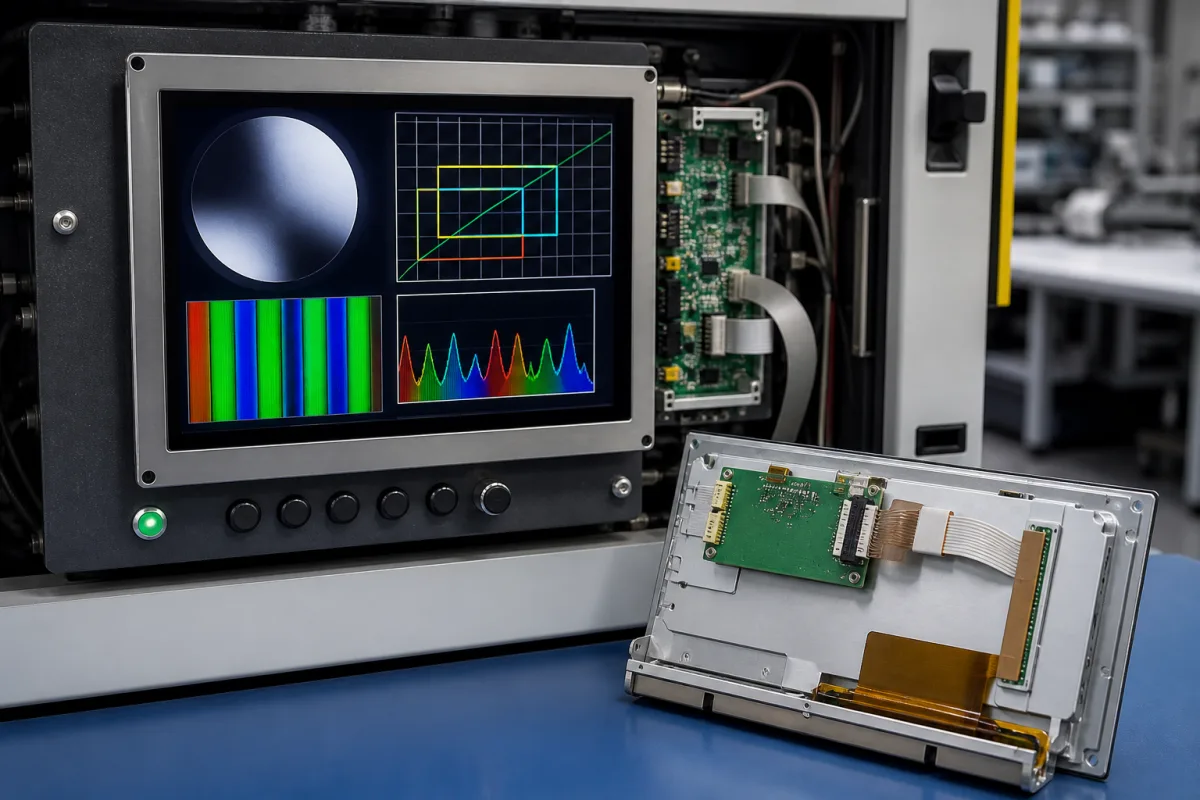

Das Display-Modul ist eine dedizierte Komponente, die als primäre Mensch-Maschine-Schnittstelle (HMI) in einem industriellen System dient. Es bietet Bedienern Echtzeit-Datenvisualisierung, Systemstatusanzeigen, Alarmmeldungen und Steuerungsfeedback. Dieses Modul ist integral für die Überwachung von Prozessen, die Diagnose von Problemen und die Ermöglichung manueller Eingriffe oder Parametereinstellungen. Es empfängt elektrische Signale mit Daten von der zentralen Steuerung oder Sensoren. Ein integrierter Prozessor interpretiert diese Signale und steuert ein Anzeigefeld (wie einen LCD- oder LED-Bildschirm), um die entsprechenden grafischen oder alphanumerischen Informationen darzustellen. Benutzereingaben können über integrierte Touch-Sensoren oder physische Tasten erfasst werden, wobei die resultierenden Befehle an die Systemsteuerung zurückgesendet werden. Das Modul ist in einem Polycarbonat-Gehäuse mit einer gehärteten Glasabdeckung untergebracht, und das Anzeigefeld ist typischerweise ein LCD. Zu den wichtigsten Parametern gehören: Displaygröße von 5,7 bis 15,6 Zoll, Auflösung von 640×480 bis 1920×1080 Pixeln, Helligkeit von 300 bis 1500 cd/m², Kontrastverhältnis von 500:1 bis 2000:1, Betrachtungswinkel von 120 bis 178 Grad, Betriebstemperatur von -20 bis 70 °C, Lagertemperatur von -30 bis 80 °C, Luftfeuchtigkeit von 10 bis 90 % RH (nicht kondensierend), Schutzart von IP54 bis IP65, Versorgungsspannung von 9 bis 36 V DC, Leistungsaufnahme von 5 bis 25 W, Schnittstellen einschließlich LVDS, HDMI und VGA, und Gewicht von 0,5 bis 3,5 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Modul entspricht Normen wie IEC 60068-2-1/2 für Temperatur, IEC 60068-2-78 für Luftfeuchtigkeit und IEC 60529 für Schutzart, aber diese sind Beschaffungs-/Verifizierungsreferenzen, kein Nachweis der Zertifizierung. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Display-Modul empfängt elektrische Signale mit Daten von der zentralen Steuerung oder Sensoren des industriellen Systems. Ein integrierter Prozessor interpretiert diese Signale und steuert ein Anzeigefeld (wie einen LCD- oder LED-Bildschirm), um die entsprechenden grafischen oder alphanumerischen Informationen darzustellen. Benutzereingaben können über integrierte Touch-Sensoren oder physische Tasten erfasst werden, wobei die resultierenden Befehle an die Systemsteuerung zurückgesendet werden. Das Modul arbeitet innerhalb spezifizierter Umgebungsgrenzen, einschließlich Temperatur, Luftfeuchtigkeit und Schutzart, und benötigt eine stabile DC-Versorgungsspannung. Helligkeit und Kontrast des Displays sind einstellbar, um sich an die Umgebungslichtbedingungen anzupassen. Die Schnittstelle (LVDS, HDMI oder VGA) bestimmt das Signalformat, das das Modul akzeptieren kann. Eine ordnungsgemäße Erdung und Abschirmung sind erforderlich, um elektromagnetische Störungen zu vermeiden. Die Leistung des Moduls wird gemäß den aufgeführten Normen verifiziert, aber die tatsächliche Konformität muss mit dem Hersteller bestätigt werden.
